四旋翼航拍无人机带防护圈结构

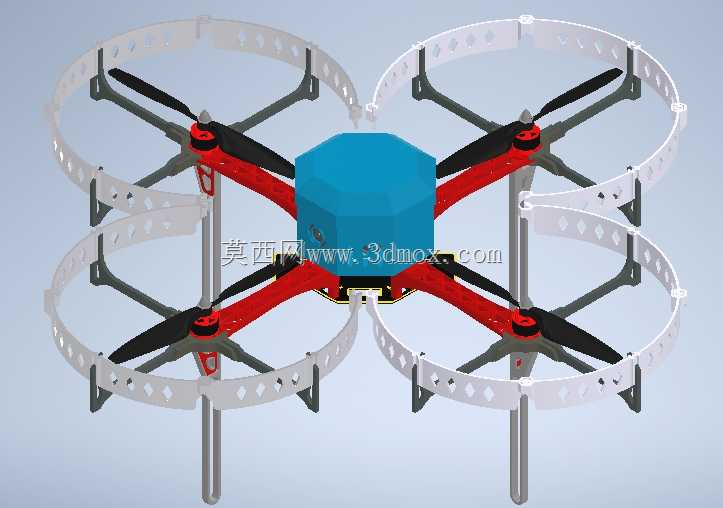

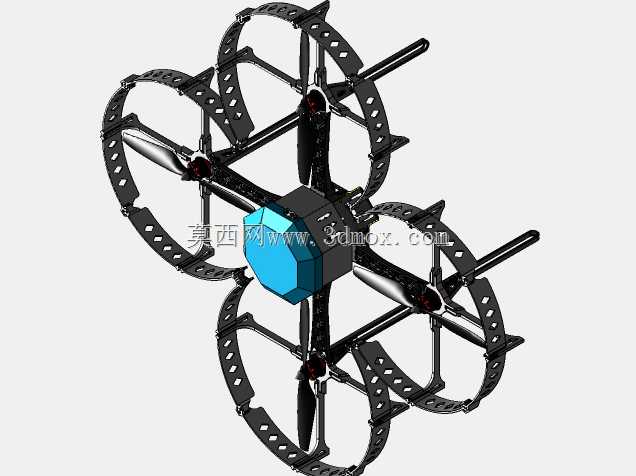

　　这套四旋翼飞行平台采用十字交叉机臂布局，中心为多边形主控舱，四组动力单元沿对角线对称分布，整机围绕轻量化与抗撞击防护进行结构设计。机臂主体采用红色承力杆件，从中心舱向外延伸至电机安装座，臂端固定黑色无刷电机，电机轴向上布置螺旋桨，桨叶采用两叶黑色构型，旋转直径与机臂展开长度匹配，保证升力余量与姿态响应。

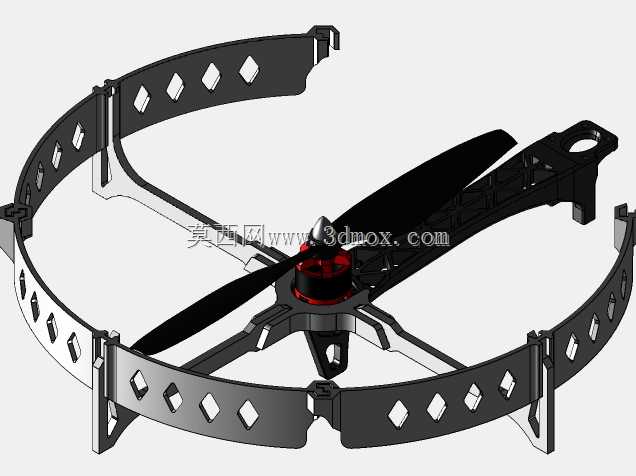

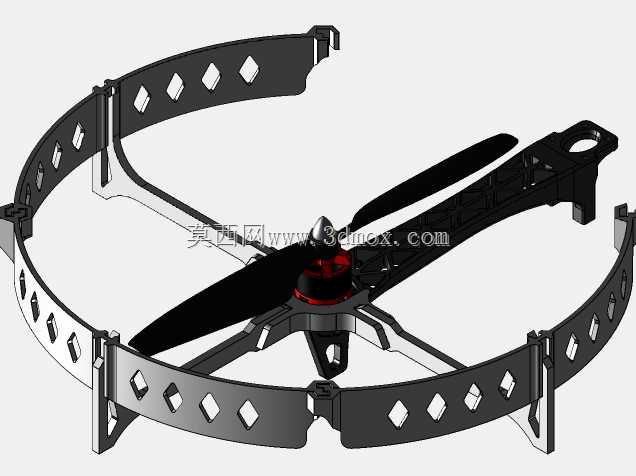

　　最外侧的白色环形防护圈是本结构的突出特征，防护圈通过多组灰色支架与机臂、电机座连接，形成完整的桨叶外围屏障。该防护圈主要用于室内飞行、教学实验、近人作业及狭窄空间巡检场景，可避免高速旋转的桨叶直接碰撞人员、墙面或设备，降低坠机后桨叶断裂和二次伤害风险。圈体上分布有规律的减重孔，在保证环向刚度的同时控制附加重量，避免防护结构过度牺牲续航与载荷能力。

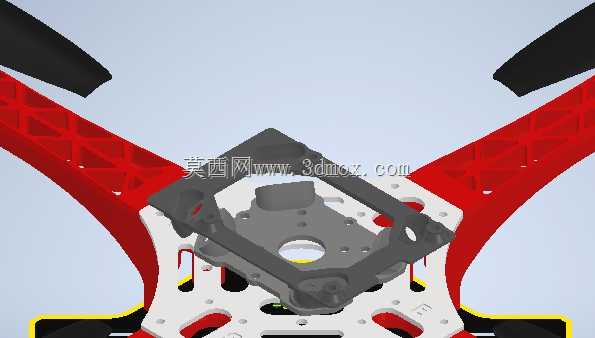

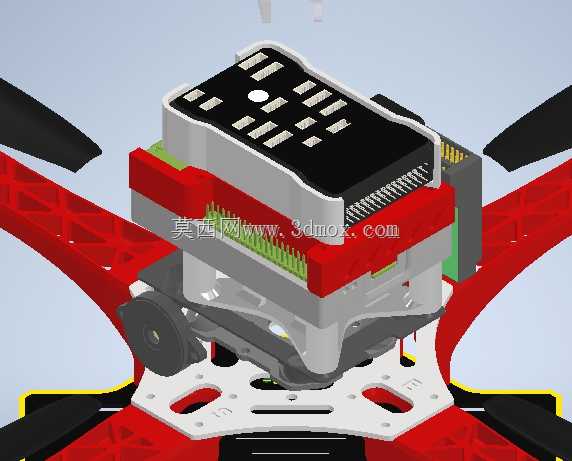

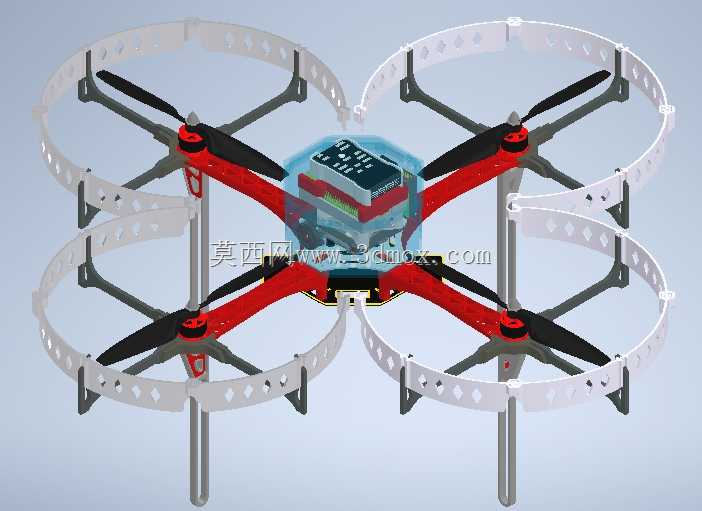

　　中心舱采用近似六棱柱的蓝色壳体造型，内部可容纳飞控板、电池、电调、接收机及导航模块。舱体下部预留设备安装面与走线空间，机臂与中心舱的连接区域设置加强结构，以承受起飞、降落和急停时产生的交变弯矩。四根机臂在水平面内呈对称布置，使整机质心尽量落在几何中心，有利于飞控参数整定和姿态稳定。

　　从安装边界看，设计时需要重点控制电机轴线到中心舱的距离、相邻防护圈之间的间隙以及桨尖与护圈内壁的安全距离。桨叶旋转平面应保持水平，电机座与机臂端面需保证垂直，否则会引入不必要的推力分力，导致悬停漂移或续航下降。防护圈支架不能伸入桨盘平面，连接点应尽量靠近电机座和机臂刚性较强的位置，以减少振动传递和护圈晃动。

　　该类飞行器可用于低空航拍、校园机器人教学、传感器挂载测试、室内巡检以及小型物资转运验证。结构建模时，机臂可按薄壁杆或型材件处理，电机座体现孔位与安装面，护圈按环形薄壁件建立，支架则需要表达折弯、连接孔和装配关系。起落与支撑部分在图中以竖向杆件形式呈现，实际工程中可进一步扩展为起落架、云台挂点或电池快拆结构。

　　整体设计思路并非单纯追求竞速性能，而是在可飞行、可维护、可防护之间取得平衡。对称动力布置便于推力分配，外露机臂利于散热和走线，外围护圈提升近场作业安全性，中心舱则集中承载电子设备。对于三维结构设计人员而言，该模型可用于校核旋翼间距、护圈干涉、机臂强度、设备舱容积以及挂载接口位置，也可作为多旋翼无人机改型设计的基础构型。
