DIY双工位平口虎钳夹持工装结构

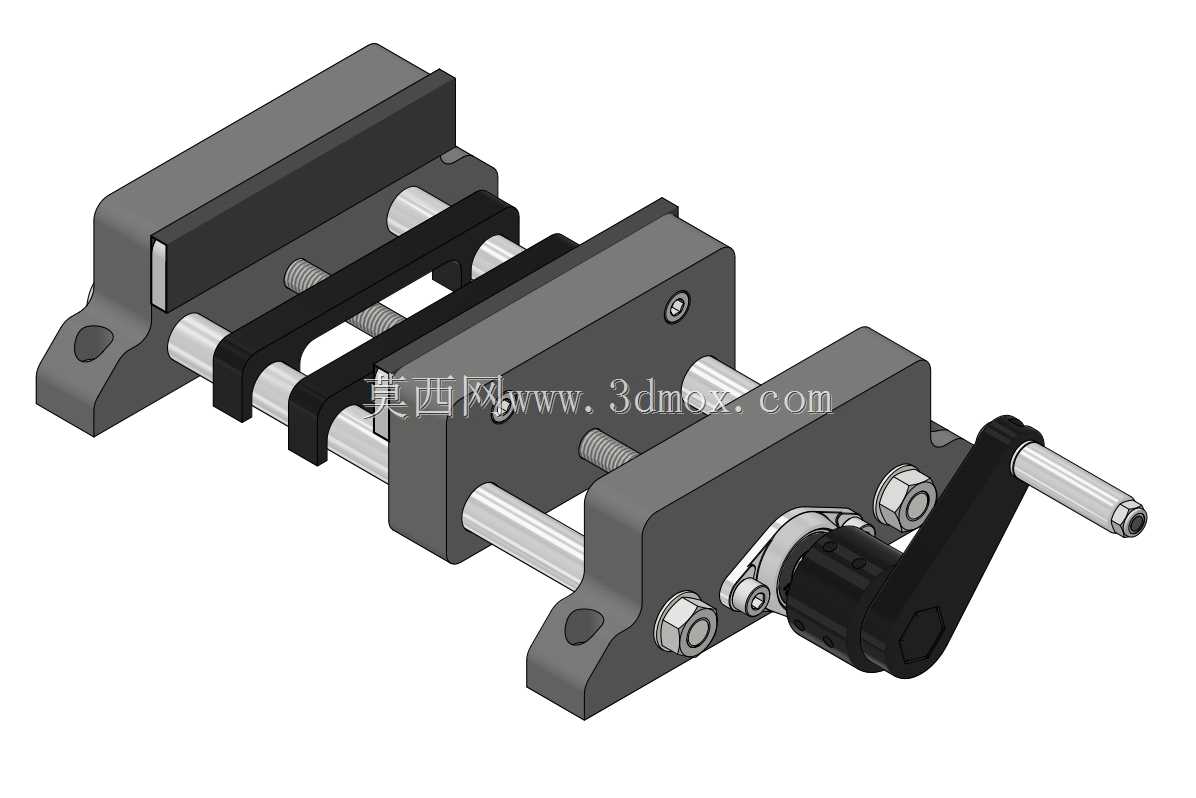

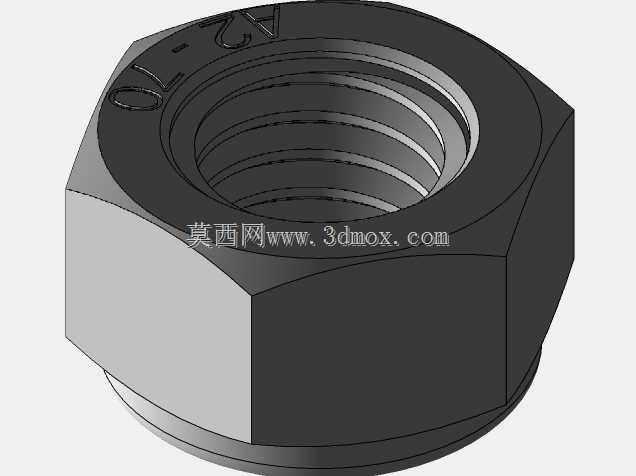

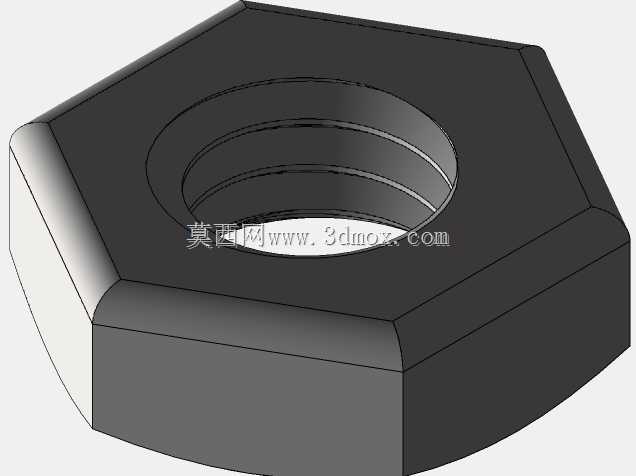

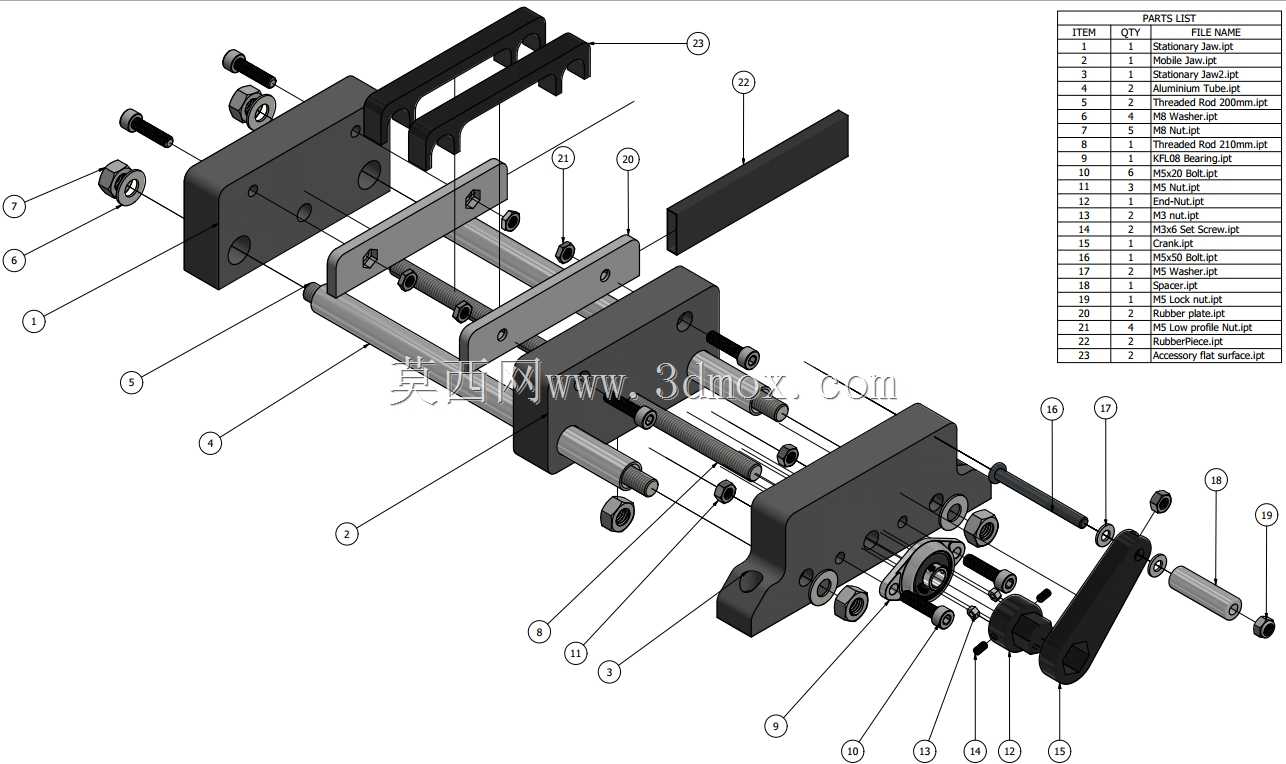

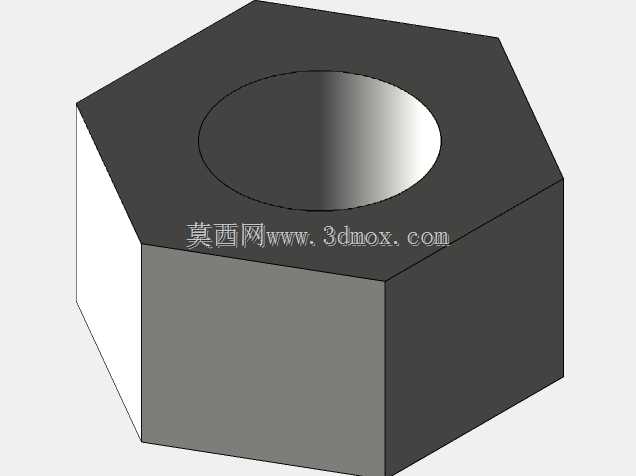

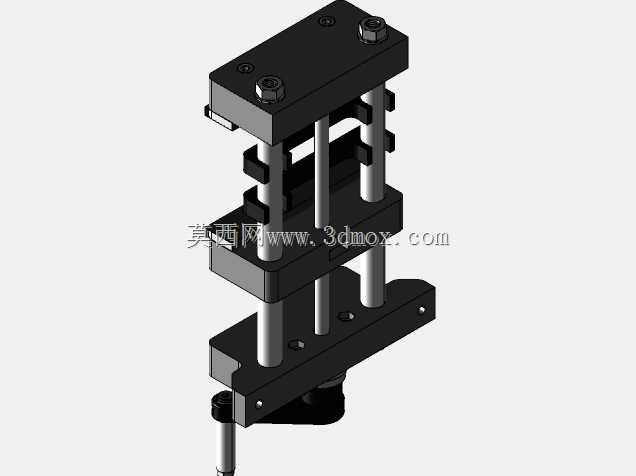

　　这套虎钳结构面向小型加工工位的批量装夹需求，采用双夹持位并列布置的思路，解决普通单口平口钳一次只能装夹一件工件、换件频繁占用机床有效切削时间的问题。整体以两根平行光轴作为活动钳体的导向支撑，光轴两端通过锁紧螺母固定在两侧固定支座上，活动钳块沿光轴轴向滑动，配合中部的丝杠传动实现钳口间距的连续调节，传动末端设置偏心快压手柄，在丝杠预紧到位后扳动手柄即可利用偏心轮的自锁特性追加夹紧力，无需反复旋转手柄多圈进给，小件装夹的动作节拍明显缩短。

　　从实际加工场景看，这类双位虎钳既可以布置在桌面型铣床、钻床的工作台上，用于铝合金小件、3D打印胚件、非金属板材的钻孔、铣边、攻丝工序，也可以作为钳工工位的校形、粘接、装配固定夹具使用。两个独立钳口之间留有跨距，中间的黑色限位压块可在长条形工件贯穿装夹时提供中部支撑，避免薄板或长轴在夹紧力作用下出现中部拱起变形；钳口贴合面采用可更换的硬质垫块结构，磨损后可单独拆换垫块，不必整体报废钳体，日常维护成本较低。

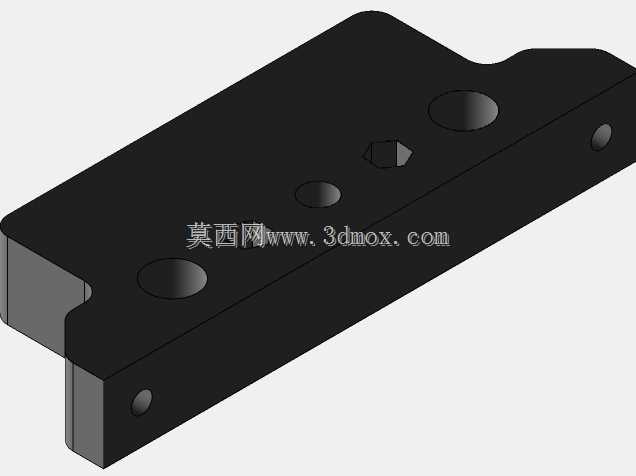

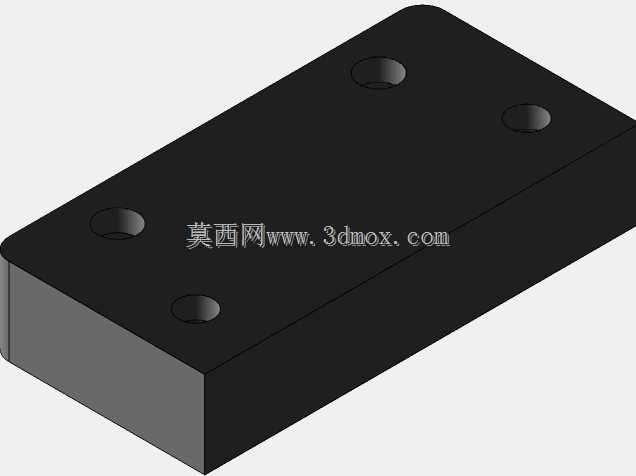

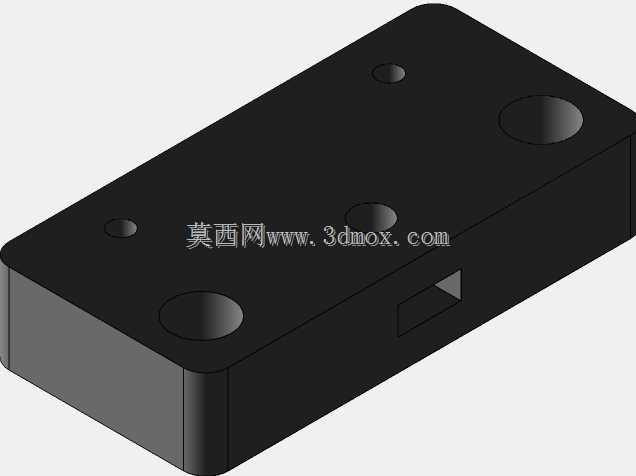

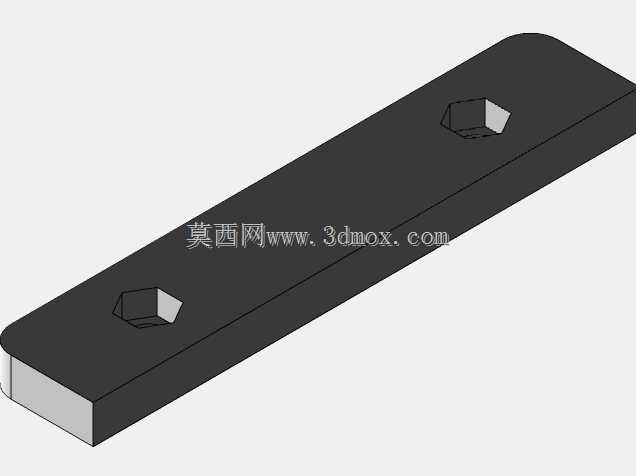

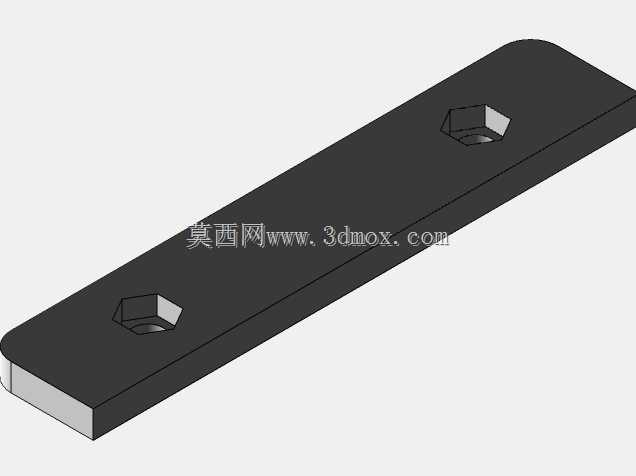

　　结构设计上没有采用传统虎钳的整体铸铁固定式机身，而是走轻量化拼装路线：两侧支座、活动钳块均为平板式铣削件，外形轮廓做了避让圆角与安装沉孔，底部预留的通孔可直接穿过T型螺栓固定在机床工作台的T型槽上，安装边界以光轴的总长度为整机最大宽度，钳口闭合时整机高度不超过手柄回转的最高位置，扳动快压手柄时手柄的回转半径已在结构布局阶段做了干涉校核，手柄向下压至锁紧位时不会触碰工作台面，也不会和相邻安装的刀具、夹具发生空间干涉。

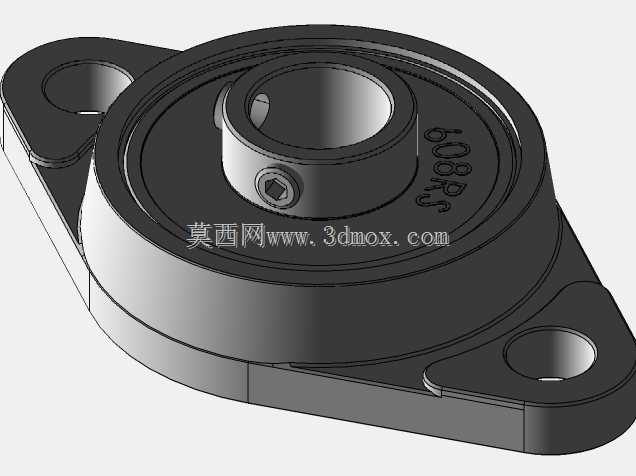

　　导向部分选用的两根平行光轴同时承担导向与抗扭功能，活动钳块与光轴的配合段设置了足够的轴向长度，单侧钳块承受夹紧反力时不会出现绕光轴的偏转卡滞，相比单导轨导向的小型虎钳，抗偏载能力更强，装夹不规则异形工件时，即使夹紧力作用点偏离钳口中心，活动钳体仍能保持平移进给，不会出现钳口翘起、工件打滑的情况。传动丝杠布置在两根光轴之间的中心位置，夹紧力的作用线与丝杠轴线重合，传力路径直接，丝杠承受的径向附加弯矩很小，长期使用后螺纹段的磨损均匀，不会出现局部偏磨导致的进给卡顿。

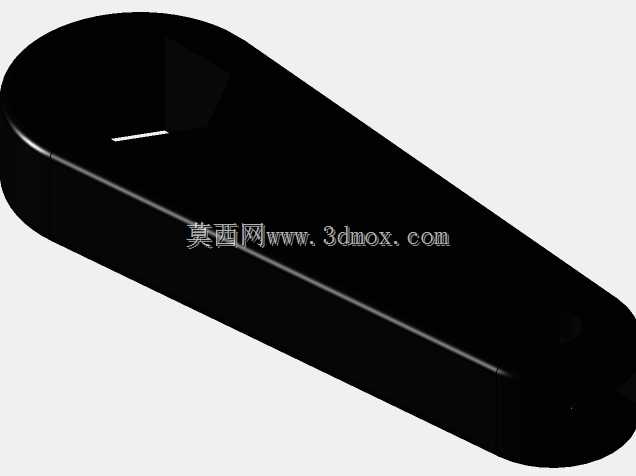

　　偏心快压机构的转轴与丝杠末端做了嵌套连接，丝杠进给负责调整钳口的大致开口范围，偏心手柄只负责最后一段行程的快速锁紧，二者分工明确：面对不同尺寸的工件时，先旋转丝杠将钳口调整到略大于工件尺寸的位置，放入工件后扳下偏心手柄即可一次性压紧，拆卸工件时扳起手柄就能立刻松开钳口，省去了普通虎钳每次松紧都要旋转手柄数圈的重复动作，在高频次换件的小件加工场景中，操作疲劳强度显著降低。

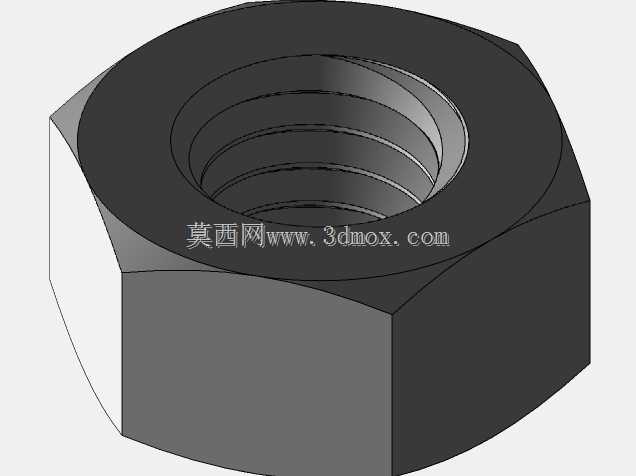

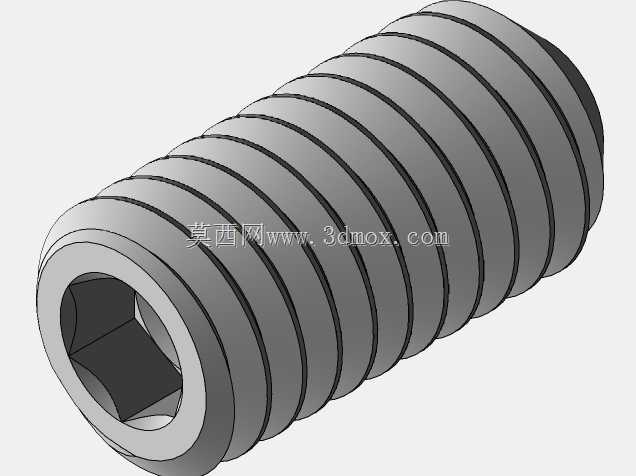

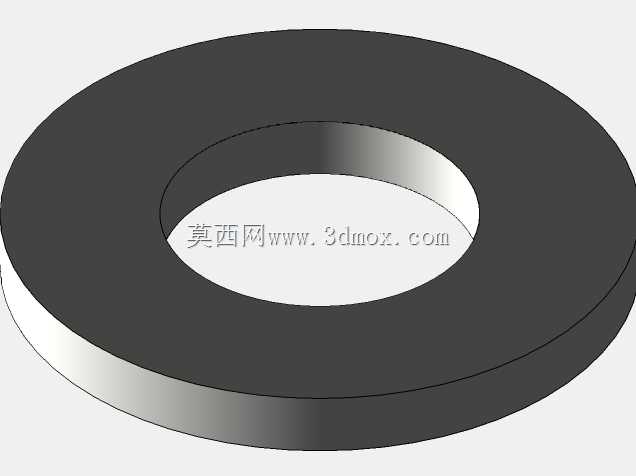

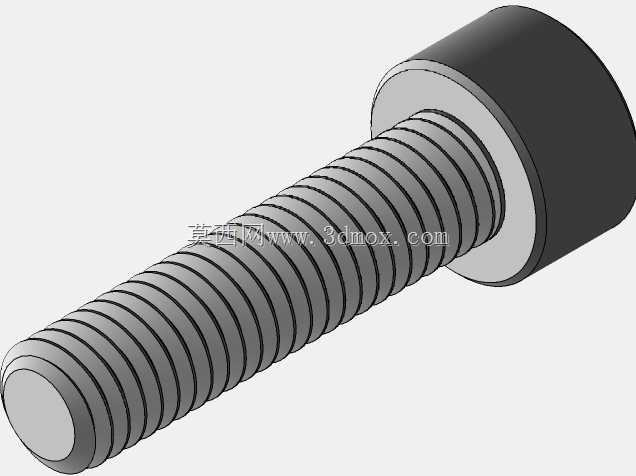

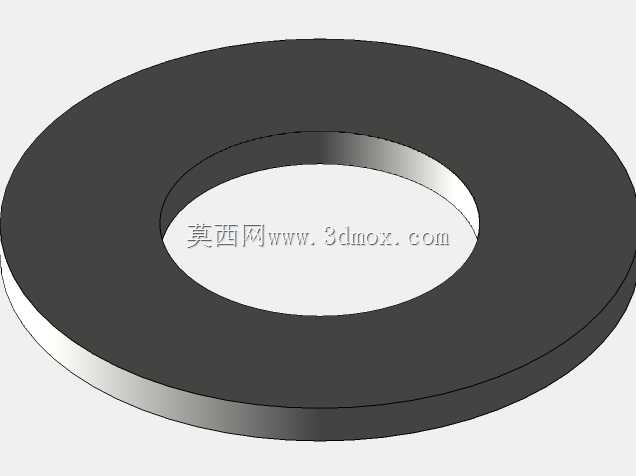

　　整机的所有零部件均为常规机加工可实现的结构，没有特殊定制的异形铸件，侧板、钳块、手柄、压块都可以通过板材铣削、钻孔、攻丝工序完成加工，光轴、锁紧螺母、紧固件均可直接选用标准件，非常适合工坊、小批量加工场景自行制作装配。钳口的有效夹持深度经过匹配设计，既可以夹持较厚的方块胚料，也可以垫上平行垫铁后夹持薄型板材，双工位布局还支持同时装夹两件相同工件，机床一次走刀可完成两件工件的同侧加工，工序一致性更好。安装时只需保证底部支座的定位面与工作台面贴合，按对角线顺序锁紧固定螺栓即可，不需要额外的定位销做二次校准，现场部署的适配性很强。
