12V游戏机散热轴流风扇结构设计

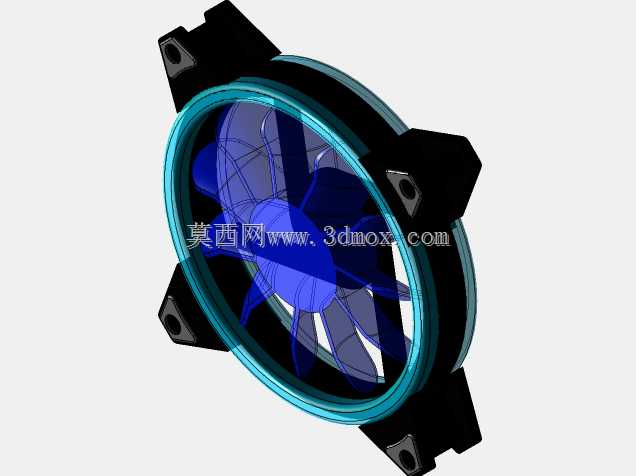

　　在消费电子与小型机电设备的热管理环节，轴流散热风扇是最常见的强制风冷执行部件，本次梳理的这款12V供电散热风扇，最初面向游戏主机改装、台式机箱灯效升级场景开发，后续也可直接迁移到小型工控机柜、3D打印机电控仓、桌面激光雕刻机散热风道、紧凑型电源模块通风位等同类需要小尺寸强制对流的工况中。做这类小风扇结构设计时，最先要锚定的不是扇叶造型，而是整机留给散热组件的安装边界：这款风扇采用标准方形外框搭配四角安装耳的布局，通风口有效通流尺寸为10.5×10.5，外框四个角预留的沉头安装孔位完全适配消费电子机箱通用的风扇固定孔距，安装时不需要额外做转接支架，直接用对应规格的自攻螺丝或者减震胶钉就能完成固定，安装耳和外框主体做了加厚过渡，

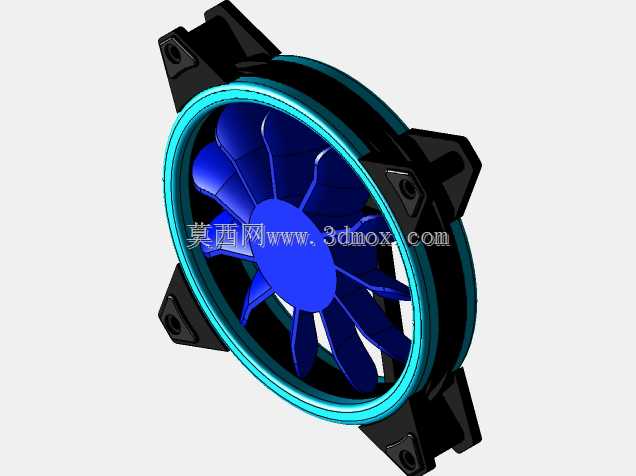

　　避免拧紧紧固件时框体出现应力发白、开裂的问题。从实际使用逻辑来看，这类12V直流风扇的核心作用是驱动空气沿轴向快速流过发热元器件表面，把芯片、功率管、电源板上积聚的热量带走，避免密闭仓内出现热堆积。针对游戏主机使用场景，这款风扇在框体内圈做了一圈半透明的导光环结构，扇叶也采用半透蓝色材质，通电后配合灯板可以透出均匀的蓝色光效，兼顾散热功能和机箱内部的视觉装饰需求，和普通工业款纯黑风扇形成明显区分。结构设计阶段，扇叶的叶型参数是决定风量和风压的核心：这款风扇采用七片大倾角弯掠扇叶，叶根和轮毂连接处做了圆弧过渡，既保证扇叶高速旋转时的结构强度，也能切割气流时减少紊流噪音，轮毂位置做了全包覆设计，把内部的直流电机、

　　定子PCB完全封在轮毂内部，避免走线和扇叶发生运动干涉，也能阻挡灰尘直接落到电机轴承位置，延长部件的使用寿命。外框的结构设计也做了多处细节考量：框体边缘做了双层止口结构，安装到机箱面板或者冷排上时，可以和防尘网、水冷排的密封面紧密贴合，减少缝隙处的漏风损失，让所有驱动的气流都能穿过需要散热的部件；四角的安装位做了下沉凹槽，螺丝头锁入后不会突出框体表面，哪怕两个风扇背对背叠装做串联增压，也不会出现螺丝干涉、框体无法贴平的问题。扇框和导光环采用卡扣加超声焊接的组合固定方式，不需要额外打胶，装配后没有外露的拼接缝隙，长期运行也不会出现灯环松动脱落的情况。从选型适配的角度来说，10.

　　5厘米级的通风尺寸刚好覆盖常规12厘米规格机箱风扇的安装位，12V直流供电可以直接从主机主板的风扇插针、电源的D型供电口取电，不需要额外加装电压转换模块。在非游戏机的工业场景使用时，这款风扇也可以适配小型控制柜的侧装通风位，配合通风口防尘网形成正压防尘风道，阻止外界粉尘进入柜内落在PLC和驱动板上；在桌面小型数控设备上，它可以直接对准步进电机驱动板的散热片吹风，把驱动模块的工作温度压制在合理区间，避免高温触发过温保护。建模过程中所有运动部件的间隙都做了校核：扇叶尖端和外框内壁保留了均匀的安全间隙，哪怕扇叶在高速旋转下出现轻微的形变抖动，也不会和框体发生刮擦；电机的走线从框体边角的隐藏线槽引出，不会横跨通风截面阻挡气流，也避免走线被扇叶卷入的风险。整个结构没有复杂的异形难加工特征，外框、扇叶、导光环都可以采用注塑工艺批量生产，装配工序简单，不需要复杂的工装定位，完全满足消费电子散热配件批量生产的工艺要求。
