带集成轴承的组合式滑轮组件结构设计

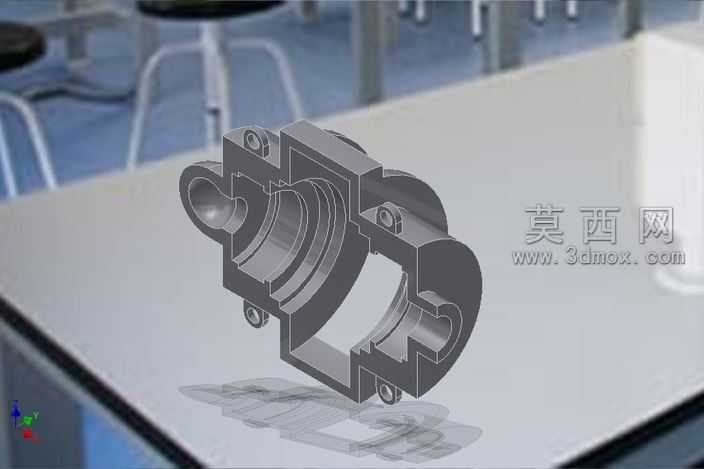

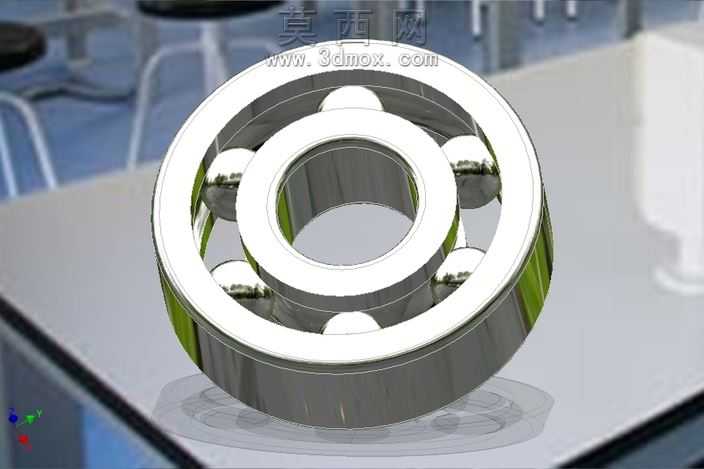

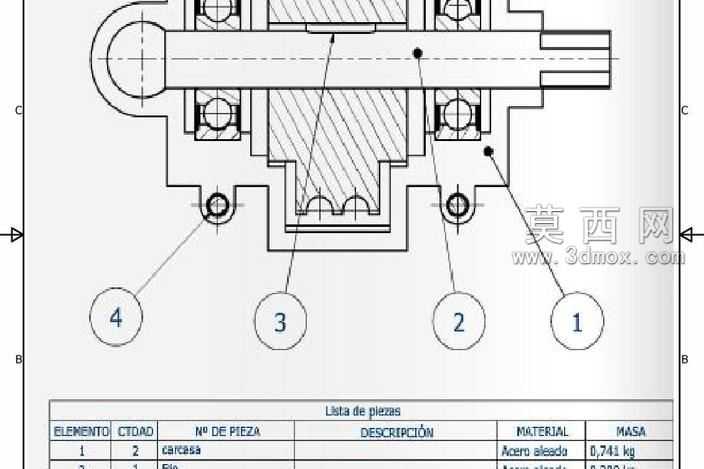

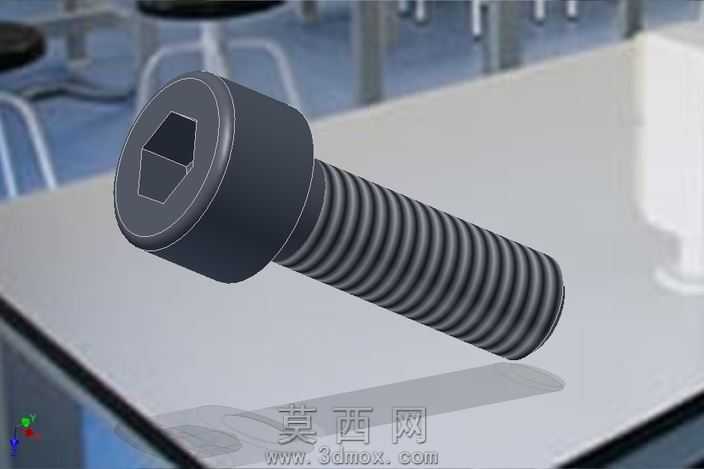

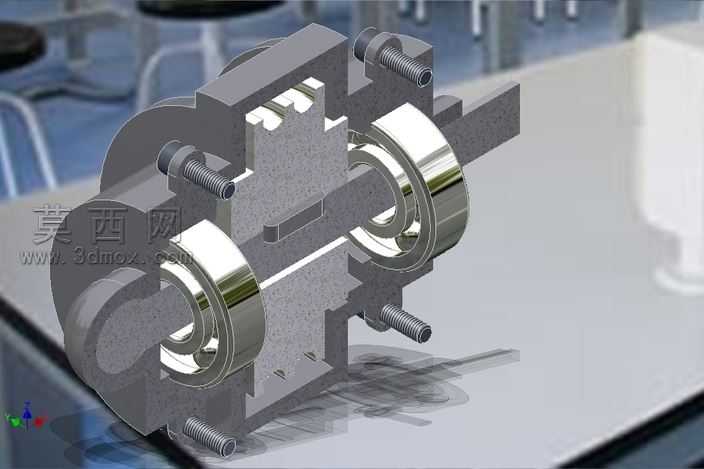

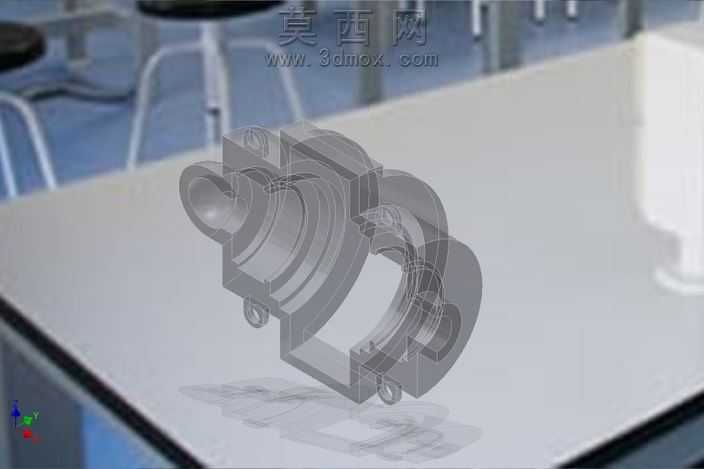

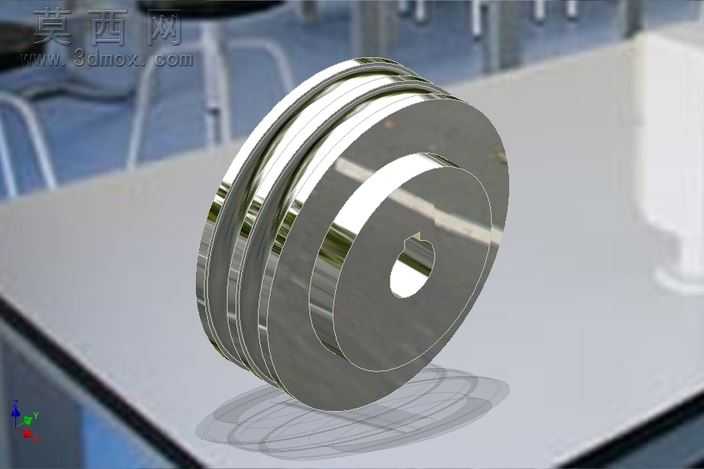

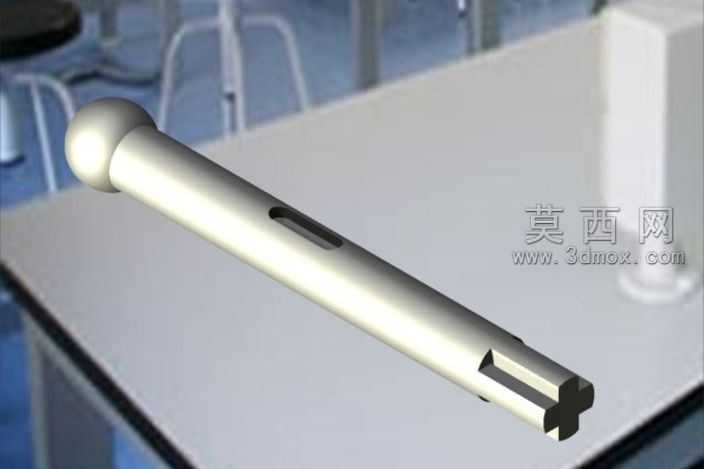

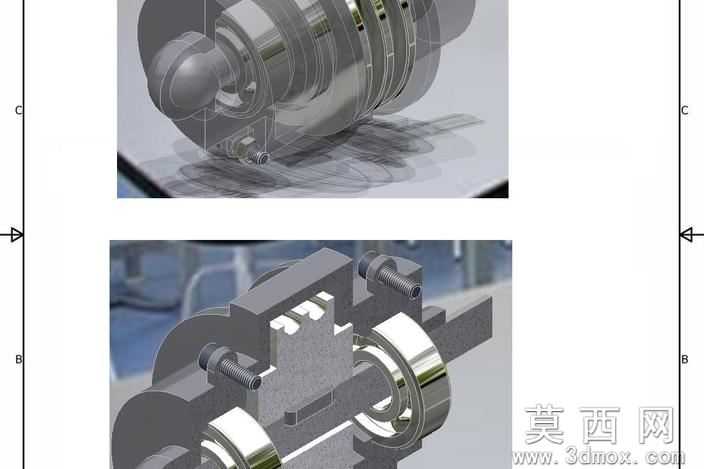

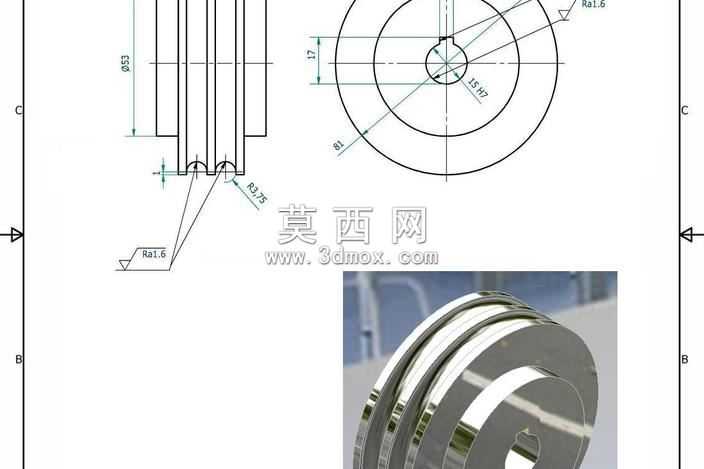

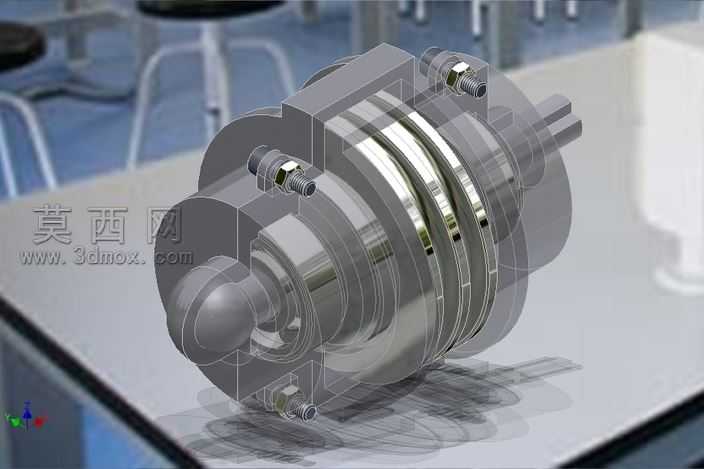

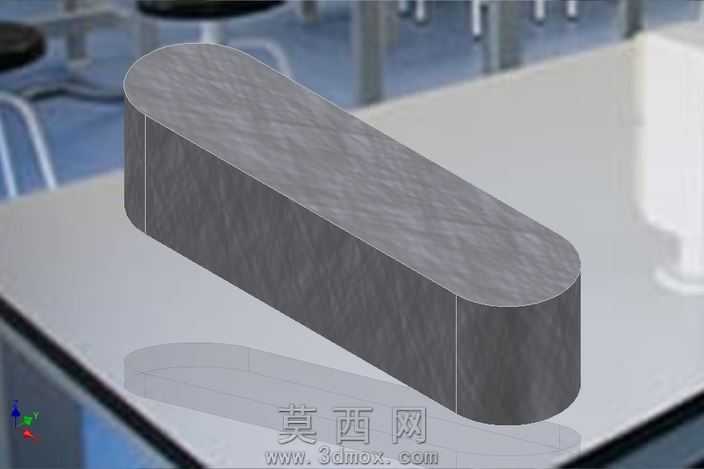

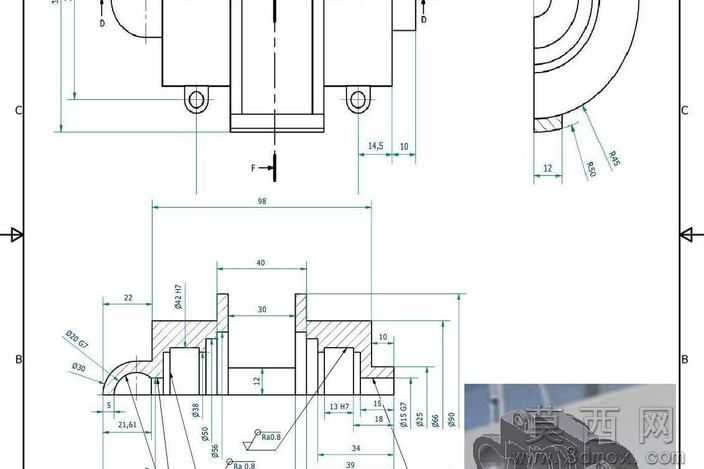

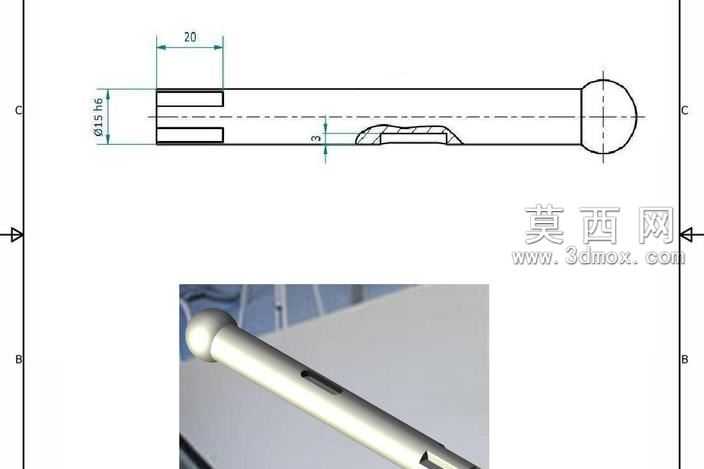

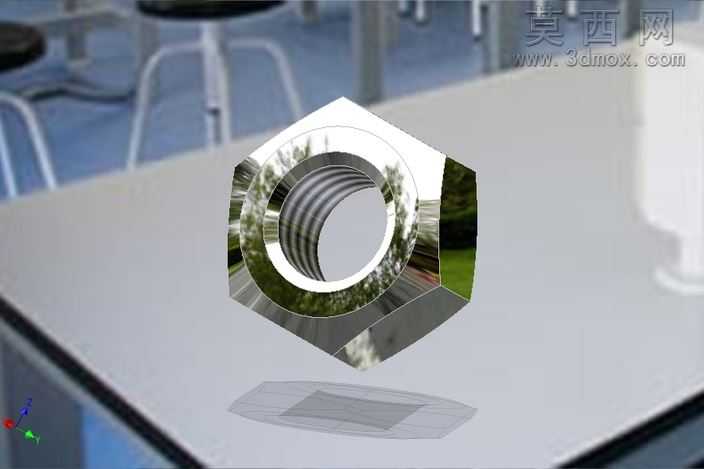

本作品为集成轴承结构的组合式滑轮三维建模成果，建模阶段采用自底向上的装配设计思路，先完成各独立零件的参数化建模，再按照实际装配约束完成整体组件的拼接。首先针对滑轮主体部分，根据传动负载需求设计多道环形绳槽结构，绳槽的圆弧半径、槽深、槽间距均按照通用起重牵引绳索的尺寸规范设定，保证绳索与槽面的贴合面积均匀，避免运行过程中出现绳索滑脱、偏磨的问题；滑轮轮体采用回转体建模方式完成基础轮廓后，对轮缘、轮毂的过渡位置做圆角处理，减少应力集中风险。集成的轴承部分采用双列滚动体结构设计，建模时精准还原了内圈、外圈、滚动体、保持架的配合间隙，内圈与中心传动轴采用过盈配合约束，外圈与滑轮轮毂的安装位精准贴合，保证滑轮转动时的同轴度，减少径向跳动。两端的密封端盖、注油嘴结构也做了精细化建模，注油嘴的螺纹细节、端盖的密封槽结构均按照实际五金件的尺寸标准绘制，还原组件的润滑、密封功能结构。中心传动轴的轴肩、轴端螺纹、锁紧螺母结构完整呈现，保证各零件的轴向定位准确。渲染阶段采用半透明材质表现滑轮轮体的外层结构，可直观展示内部轴承、滚动体的装配位置关系；金属部件分别赋予不同质感的金属材质，轴承滚动体、传动轴采用高光金属材质表现加工后的光洁表面，滑轮轮体采用半哑光的金属材质区分不同零件，装配螺栓、注油嘴等小零件做了细节质感处理，整体渲染效果可清晰展现组件的内部构造与外部轮廓。整个模型的各零件配合关系符合机械设计规范，可用于机械结构教学、五金配件选型参考、传动机构方案演示等场景，完整还原了滑轮与轴承集成组件的结构特点与装配逻辑。
