异形截面环形与直列式方形弹簧设计

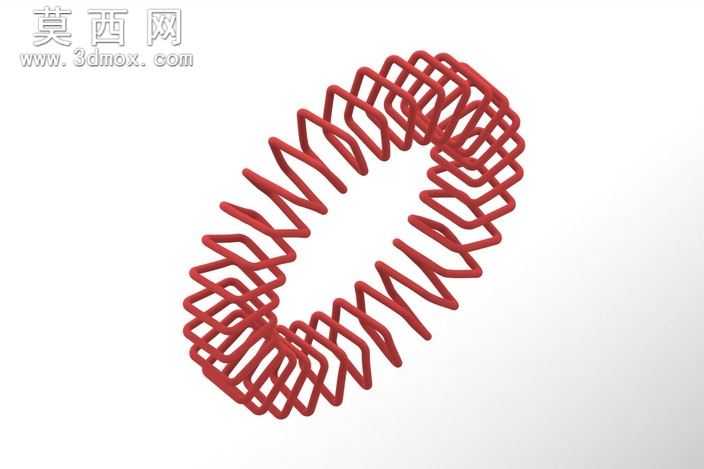

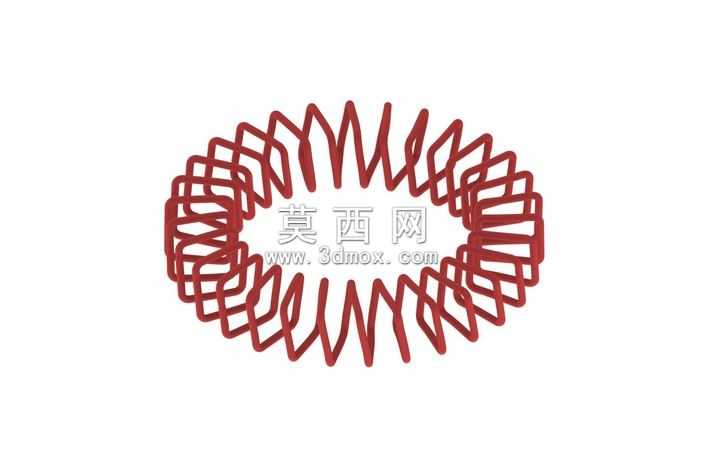

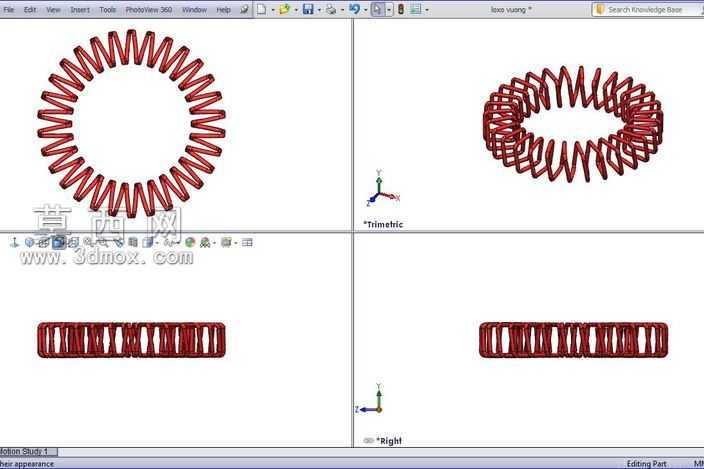

本次设计的方形截面弹簧包含环形闭合、直列排布两种典型结构形态，建模过程依托三维参数化设计软件完成，全程采用全参数化驱动的建模逻辑，便于后续根据实际工况需求快速调整弹簧的线径、节距、中径、有效圈数等核心参数。建模初期先梳理方形弹簧的成型逻辑：区别于常规圆形截面弹簧，方形截面弹簧的簧丝截面为规整矩形，环形款需将方形截面簧丝沿环形螺旋路径扫掠成型，直列款则沿直线螺旋路径完成扫掠，过程中通过建立基准面、绘制螺旋线引导路径、约束截面与路径的垂直关系，保证簧丝每一圈的截面形态规整无畸变，避免出现截面扭转、壁厚不均的问题。材质设定上选用常规弹簧钢材质，渲染时赋予金属暗红色哑光漆面质感，还原弹簧经热处理后的表面氧化层视觉效果，同时添加适度的环境反射效果，突出金属材质的硬朗质感，不同视角的渲染视图分别展示了弹簧的等轴测形态、正视形态、侧视形态，清晰呈现方形簧丝的棱角特征与螺旋排布规律。结构设计上，环形款方形弹簧可用于环形空间内的轴向缓冲、密封预紧场景，直列款可用于直线方向的储能、复位场景，方形截面相比圆形截面具备更大的接触面积，在同等安装空间下可提供更稳定的支撑力与更均匀的应力分布，设计过程中通过调整螺旋升角与节距参数，规避相邻簧圈在压缩工况下出现干涉卡滞的问题，同时预留合理的压缩行程空间，保证弹簧工作过程中的形变处于弹性区间内。建模完成后通过多视角视图校验结构完整性，确认簧丝的连续螺旋路径无断点、截面无变形，整体结构符合弹性元件的力学性能需求，可直接用于机械结构的预紧、缓冲、复位等场景的装配验证，也可作为参数化模板调整参数衍生不同规格的方形弹簧模型。
