混合支线涡轴动力验证飞机结构设计

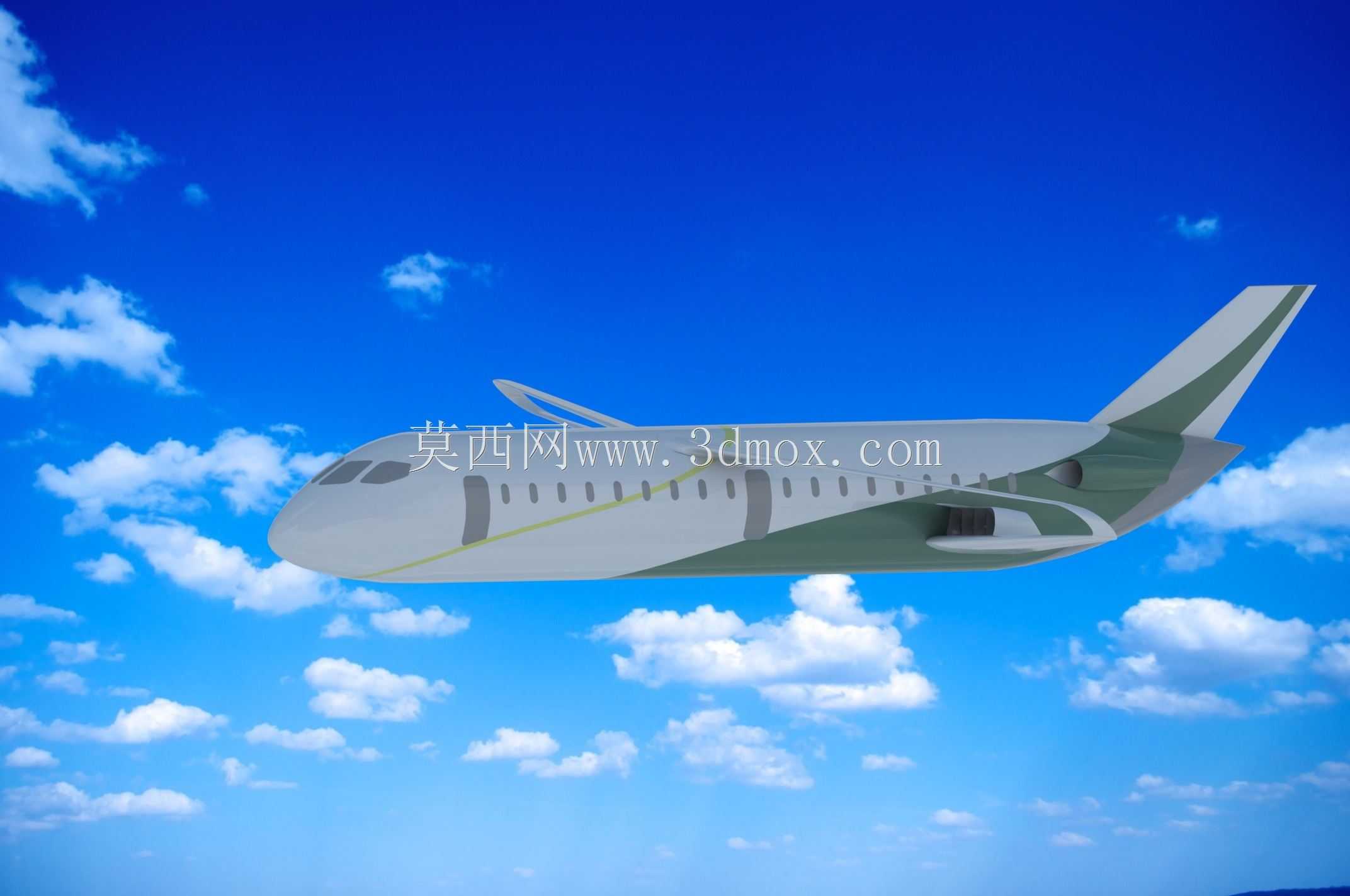

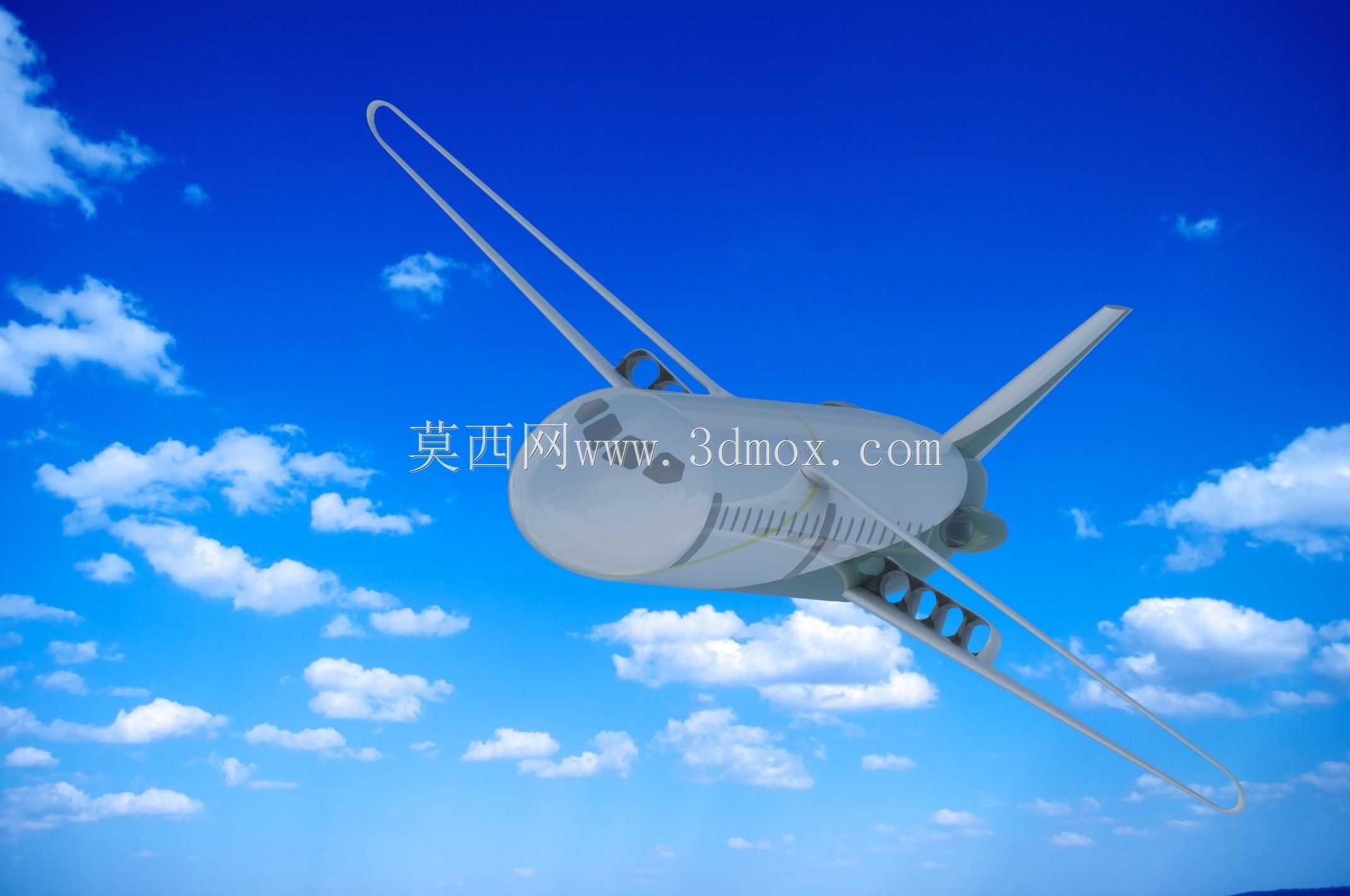

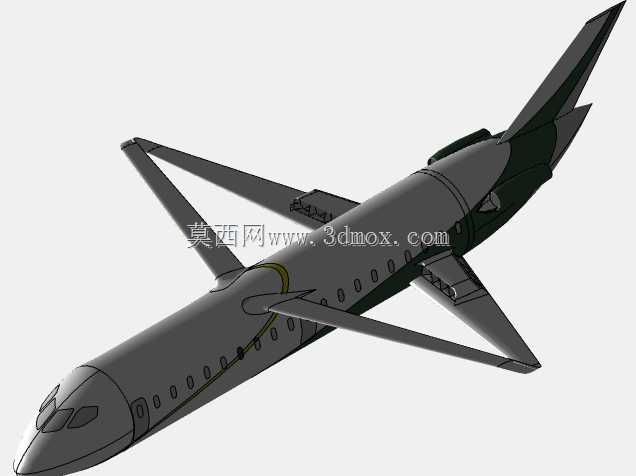

　　这套飞行器结构方案面向小型混合支线验证平台的前期构型开发，整体围绕低功率动力匹配、紧凑打印成型边界与15英寸翼展试飞尺度展开，机身采用短舱式流线轮廓，尾部整合可动关节组件，两侧延伸长杆式支撑构架，既承担翼面载荷传递，也为低温发电机与电机的管路、走线预留布设空间。

　　从实际使用场景来看，该构型可用于小型电动混合动力飞行器的原理验证、教学风洞观测以及桌面级增材制造试制，两个涡轮轴输出端分别对接低温发电单元与推进电机，动力链路在机身中段完成集中布置，维护时可直接拆开上部舱盖，对轴系、发电模块和接线端进行检修，不需要拆解主承力构架。

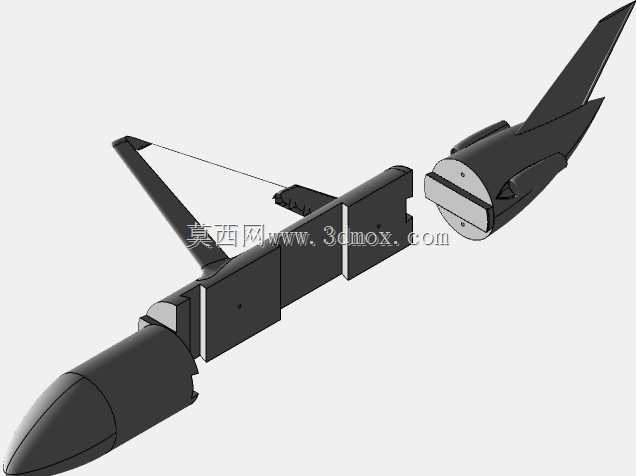

　　结构设计阶段优先控制成型包络，所有核心零部件都适配10乘10英寸的打印工作台面，长支撑构件采用分段拼接思路，对接位置预留定位止口与粘接余量，避免大尺寸一体打印带来的翘曲变形。机身曲面按照低速气动要求顺滑过渡，机头预留传感器安装空位，侧面开设格栅式散热窗口，对应发电与电机工作时的热交换需求；尾翼采用单垂尾加平尾的常规安定面布局，和尾部关节组件联动，可在试飞中验证俯仰与偏航操纵的响应特性。

　　安装边界方面，整机翼展控制在15英寸量级，机身最大宽度避开两侧长杆的运动干涉范围，涡轮轴的支承点位沿机身纵向等距布置，轴系同轴度在建模阶段通过基准轴约束统一，低温发电机外壳与机身内壁预留隔热间隙，电机输出端和推进部件的连接法兰采用标准孔位，方便后续替换不同功率的动力单元。

　　起落与支撑构架没有采用复杂收放结构，而是以轻量化固定杆系承担地面停放与滑行载荷，杆身截面做渐变修型，在减少迎风阻力的同时保证抗弯刚度；机翼相关组件和机身主框架通过卡槽加紧固件的方式组合，装配时先完成内部动力管线铺设，再扣合左右曲面蒙皮，整体装配顺序符合小批量试制的工艺逻辑。

　　针对3D打印工艺，各薄壁部位的壁厚都按照熔融沉积成型的最小可靠成型厚度设定，关节活动位置预留装配间隙，避免打印后出现运动卡滞；动力舱内部的隔框既作为电机和发电机的安装基座，也充当机身环向加强筋，把集中载荷分散到整个蒙皮框架上，长杆支撑和机身的连接节点做了局部加厚处理，用来承受起降和试飞过程中的弯矩。

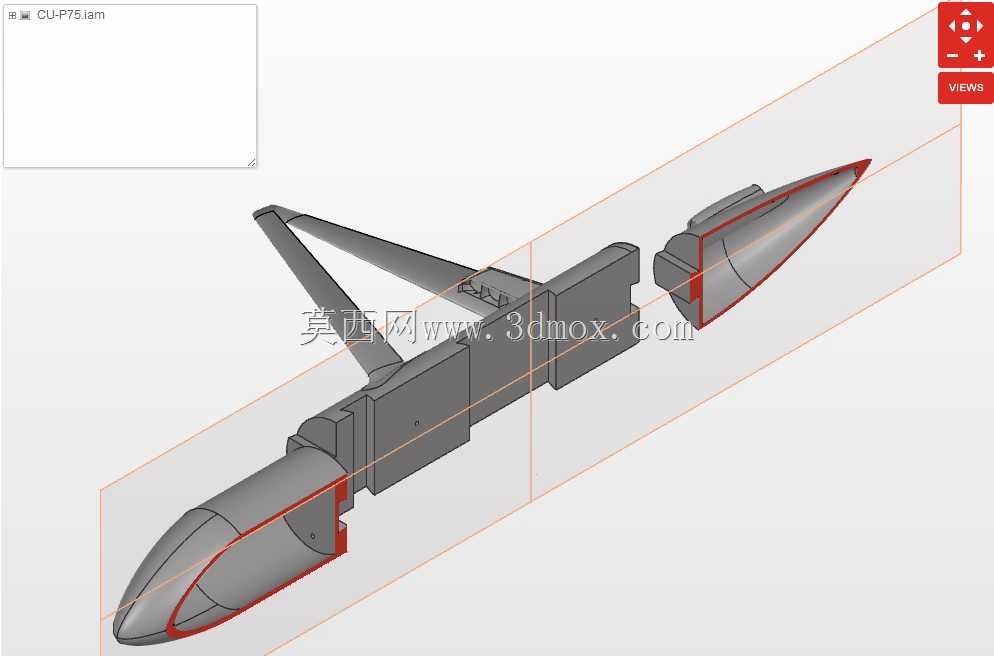

　　整个建模过程把实体结构、装配约束和运动间隙同步校验，既可以直接输出实体模型用于增材制造，也能导出通用几何格式开展气动外形复核、动力舱布局优化以及关节操纵机构的运动仿真，为小型混合动力支线飞行器的缩比验证提供完整的结构参考。
