压装设备用铰接式连接支架结构设计

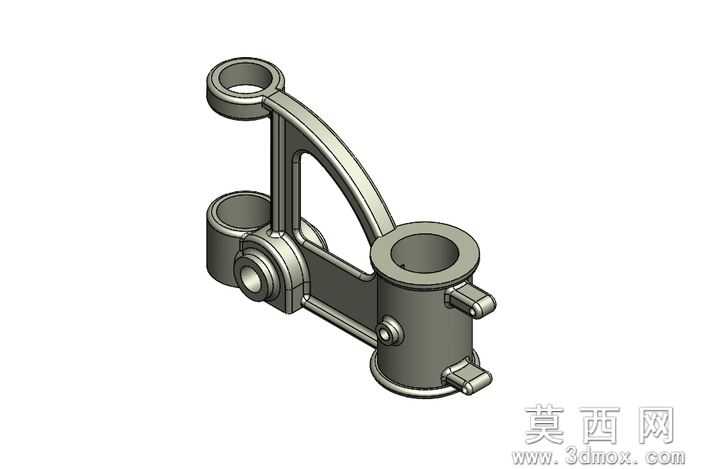

本构件为压装设备配套的铰接式连接支架，整体采用SolidWorks完成全参数化三维建模，建模过程中以机械加工工艺性为核心导向，对每一处结构细节做了工艺适配设计。模型构建从基准轴与基准面的搭建开始，先确定三个核心筒状安装位的空间相对位置，其中大直径主筒作为支架的核心承载基座，筒壁预留了两组横向凸台销孔，用于穿装锁紧销轴实现与压装执行端的固定连接，主筒底部设计有外翻式法兰边，可增大接触面积提升安装稳定性；斜向延伸的弧形臂采用变截面设计，从主筒侧壁向上平滑过渡到顶端的环形铰接孔，臂身中部设置三角形加强筋结构，在不额外增加整体重量的前提下大幅提升臂身的抗弯抗扭性能，避免压装作业过程中臂身发生形变；中部的小直径筒座通过铰接轴与弧形臂、主筒形成联动铰接结构，筒座内部设计有同轴台阶孔，可适配不同直径的铰接销轴，铰接配合面预留了合理的装配间隙，保证铰接转动过程顺滑无卡滞。材质配置上整体赋予铸造合金钢材质，渲染时还原了铸钢件的哑光金属质感，对铰接配合面、销孔内壁等机加工面做了高亮金属质感区分，清晰呈现加工面与非加工面的结构差异。结构设计上充分考虑了装配兼容性，所有安装孔位、铰接轴的尺寸均遵循通用机械设计标准，可直接适配常规压装设备的安装接口，各部件之间的连接过渡均采用圆角处理，避免应力集中问题，同时也符合铸造工艺的脱模要求，减少后续加工的工序难度。模型完成后通过干涉检查验证，确认所有铰接部件在全行程转动过程中无结构干涉，各壁厚均匀一致，无薄壁、尖角等不利于生产制造的结构缺陷，可直接用于后续的工程图导出、工艺编制以及生产加工环节，能够满足压装设备中连接、铰接、承载的多重功能需求，在压装作业时可通过铰接结构实现一定角度的自适应调整，抵消压装过程中的偏载力，提升压装作业的稳定性与成品合格率。
