基隆级导弹驱逐舰精细三维结构

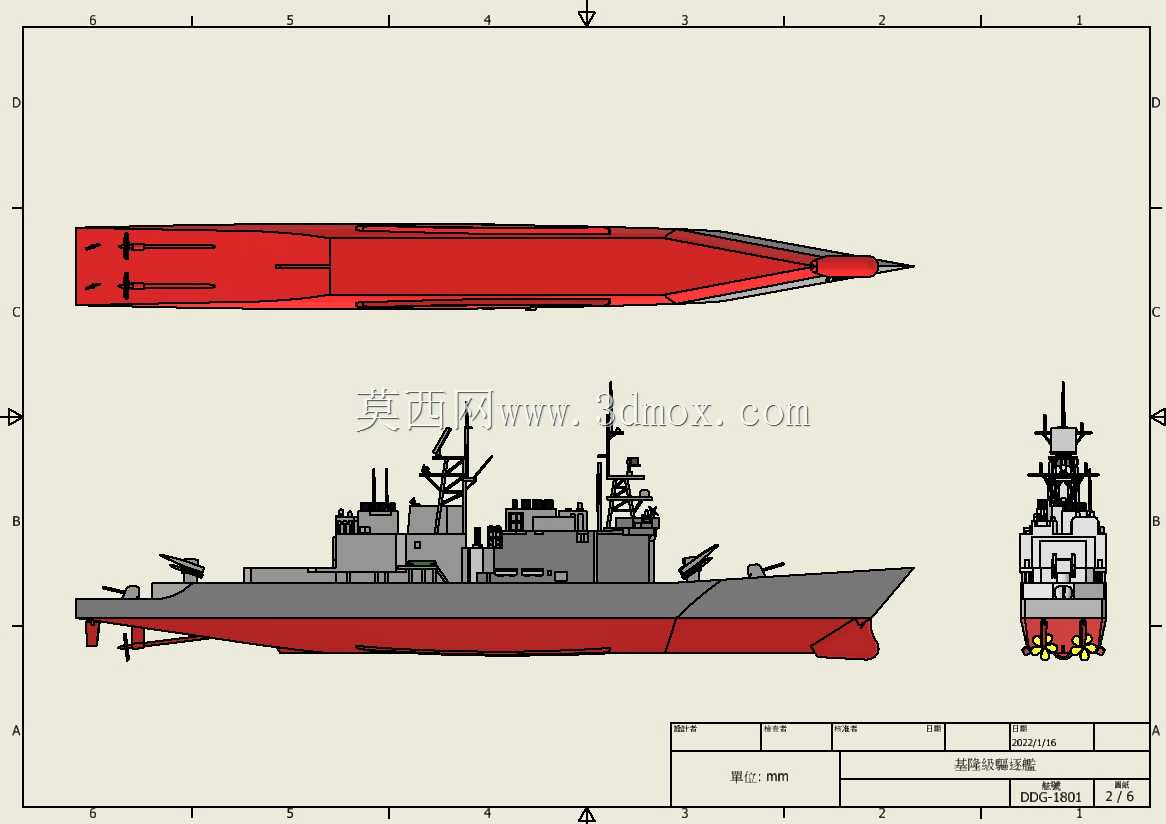

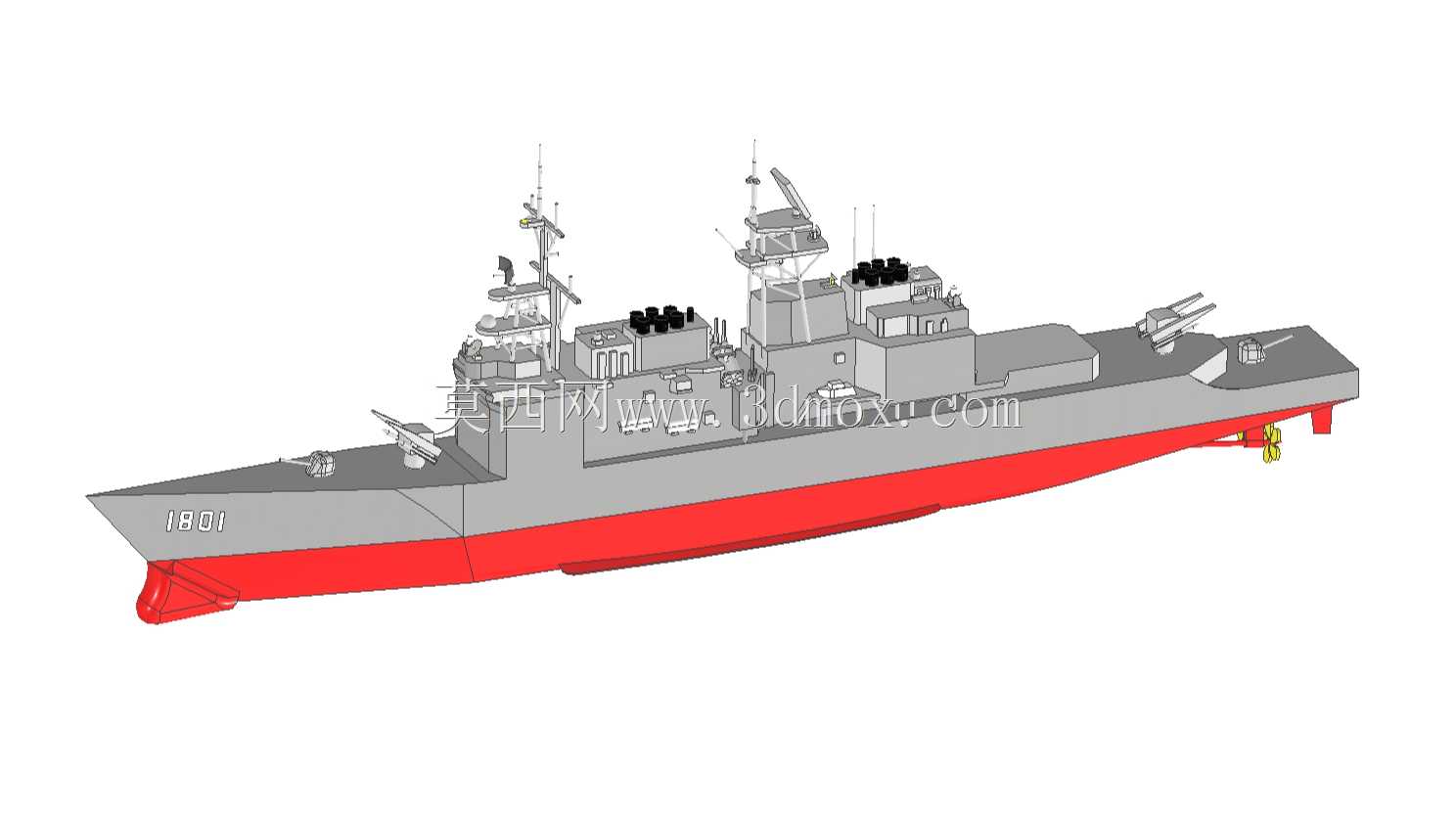

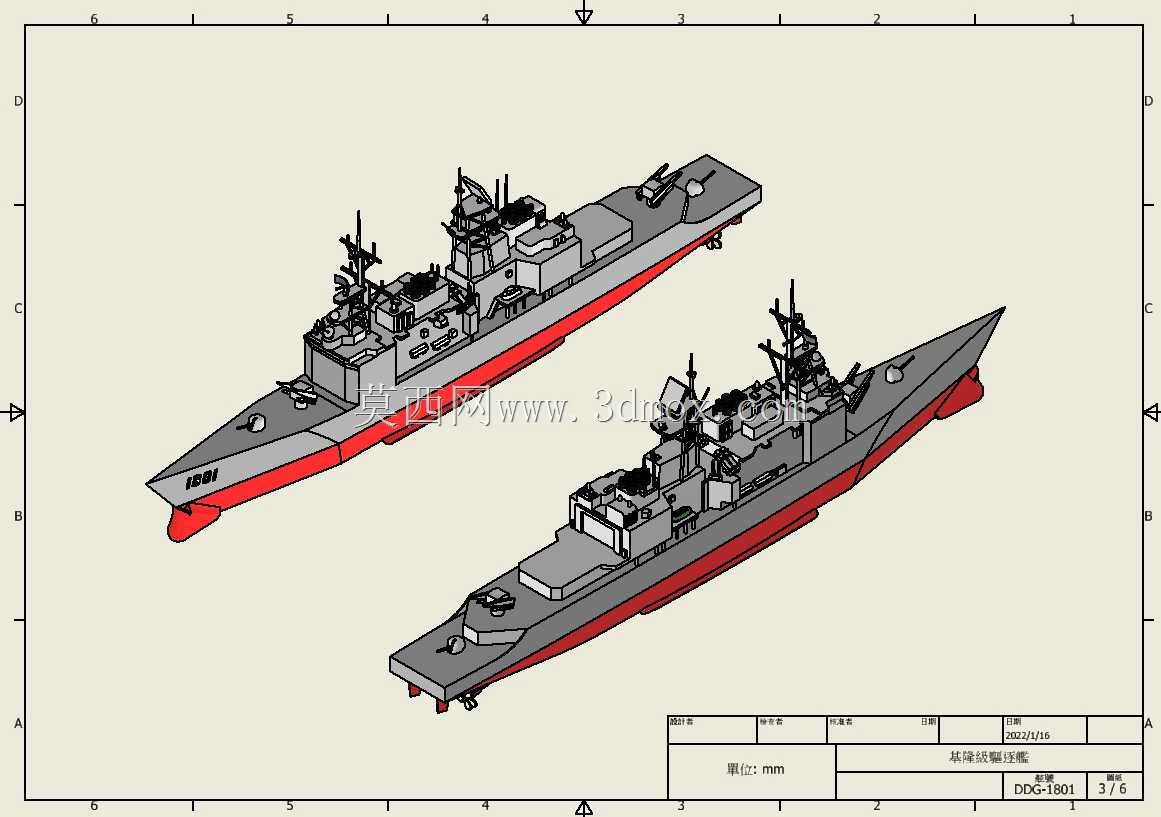

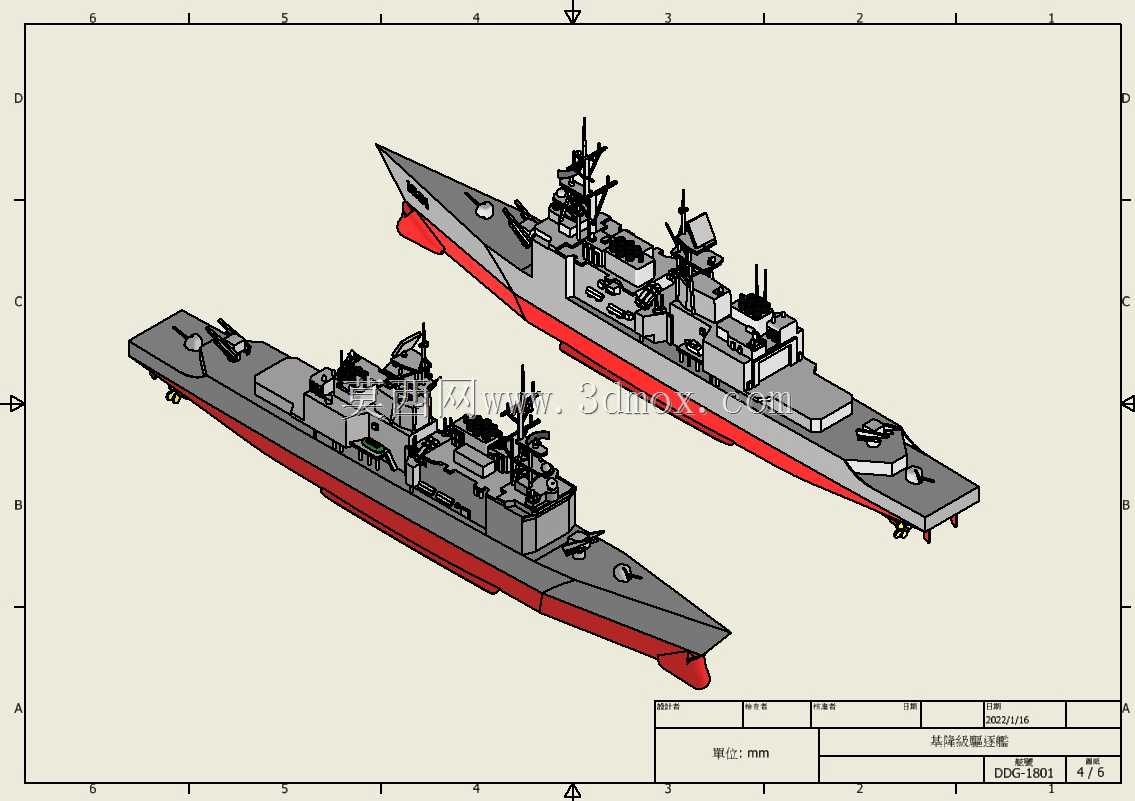

　　该三维作品围绕一型大型导弹驱逐舰的全舰外形与上层建筑展开，建模时以实船侧影、甲板分区和武备布置为核心依据，将船体、舰桥、桅杆、烟囱、主炮、导弹发射装置、雷达天线及系泊附件统一纳入同一装配结构中。舰体采用长艏楼船型，水线以下为红色船底，干舷与上层建筑为海军灰，艏部舷侧保留明显的外飘与折角线，用于改善高速航行时的上浪情况；舭部沿船长方向设置连续折角，兼顾耐波性与舱容利用。建模过程中先依据型值趋势搭建主船体曲面，再通过甲板边线、舷墙顶线和水线进行曲面约束，避免船艏、船艉过渡处出现褶皱或法向突变。

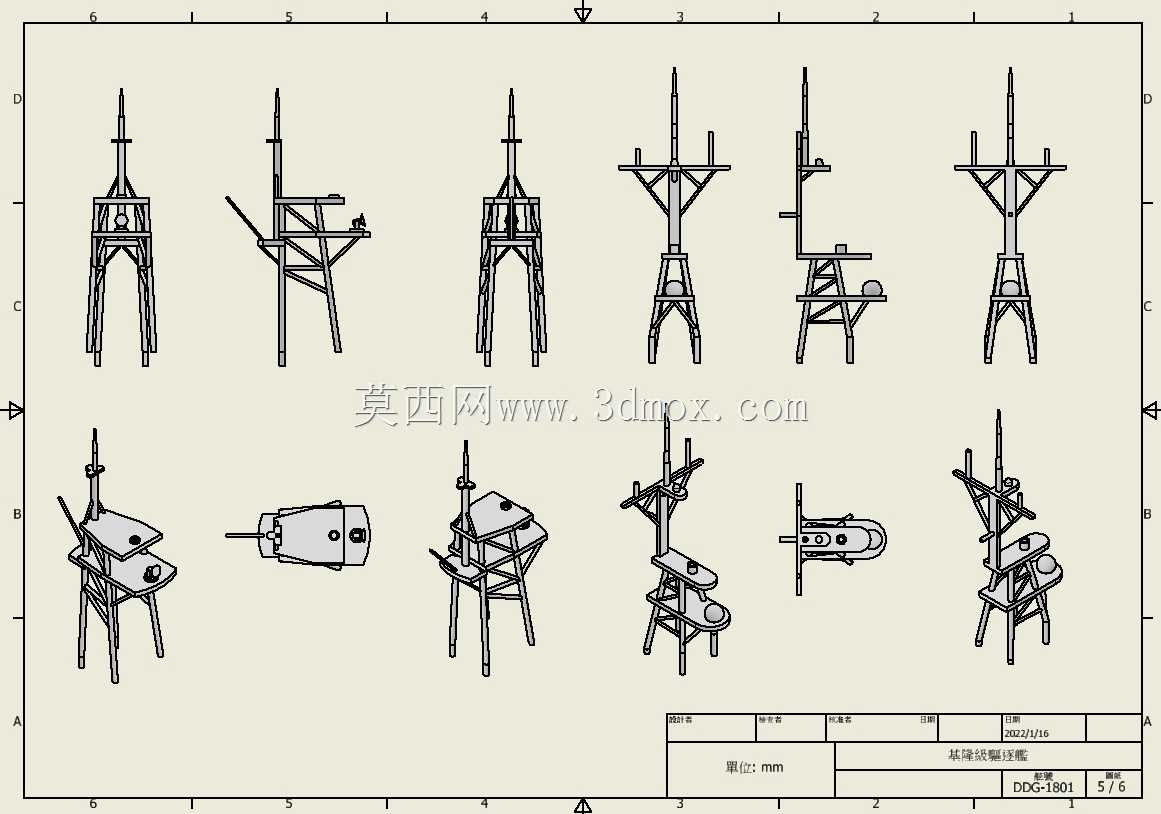

　　从实际用途看，该类舰艇主要承担区域防空、反潜护航、对海打击与编队指挥任务，因此甲板与上层建筑的布局必须服务于探测、指挥和火力通道。舰艏布置一座大口径舰炮，炮管俯仰、炮塔旋转轮廓和基座加强结构均有体现；舰艉方向布置另一座舰炮，形成艏艉火力覆盖。舰体中部前后两座烟囱之间及周边区域，对应动力系统的排气与进气通道，烟囱外形带有倾斜封板和顶部防雨格栅，既降低红外特征，也保证轮机舱高温烟气能够顺利排出。主桅与后桅采用桁架与封闭舱室结合的形式，上面布置对空搜索雷达、对海搜索雷达、导航雷达、通信天线、电子战天线和信号灯支架，各层平台的走道、栏杆和检修开口均按实船层级关系搭建。

　　结构设计思路上，模型没有把军舰简化成单一外壳，而是按照功能分区拆分为船体模块、艉部甲板模块、前上层建筑模块、后上层建筑模块、桅杆模块、武备模块和舾装件模块。船体内部虽未完整展开舱室，但外壳厚度、甲板边线、舷侧通道和锚设备位置均保留了装配逻辑。艏部锚链筒、锚穴、导缆孔和系缆桩集中布置，反映靠泊作业时缆绳导向和锚收藏的实际边界；舰艉甲板预留小艇收放与拖曳设备空间，舷侧栏杆、救生设备和登舰口位置贴近真实舰艇的操作习惯。

　　上层建筑的建模重点在于多层平台的空间协调。舰桥前方保留连续观察窗，翼桥向两舷伸出，用于靠泊和编队机动时观察舰艏、舷侧及码头距离；罗经甲板、信号甲板和雷达平台逐层抬高，形成阶梯式轮廓。烟囱与舰桥之间保留维修通道，避免高温排气区域直接贴近人员作业位置。各类天线并非随意摆放，而是按照旋转半径、遮挡关系和电磁兼容需求进行分层：顶部搜索雷达占据最高位置，通信鞭状天线沿平台边缘布置，电子战设备与火控雷达保持合理间距，减少金属结构对波束的遮挡。

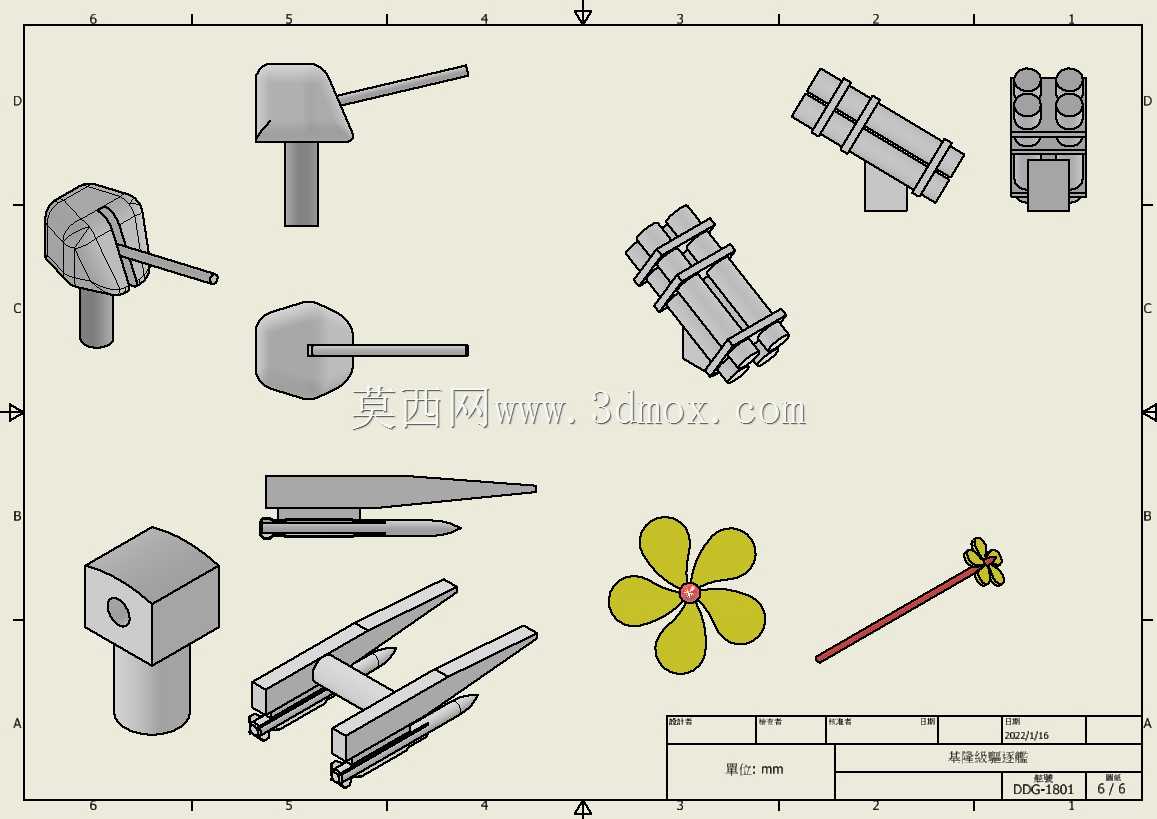

　　武备系统的外形表达兼顾识别度与工程边界。主炮炮塔具有斜装甲面和后部供弹舱轮廓，炮管处于可示意俯仰状态；导弹发射装置、近程防御武器、鱼雷管及干扰弹发射器按甲板承载区域布置，周边保留弹药转运和人员操作空间。舰载小艇、吊艇架、通风筒、百叶窗和舱门等舾装件虽然尺度较小，但对整体真实感影响明显，建模时通过独立零件装配到对应甲板位置，便于后续替换细节或进行展示剖切。

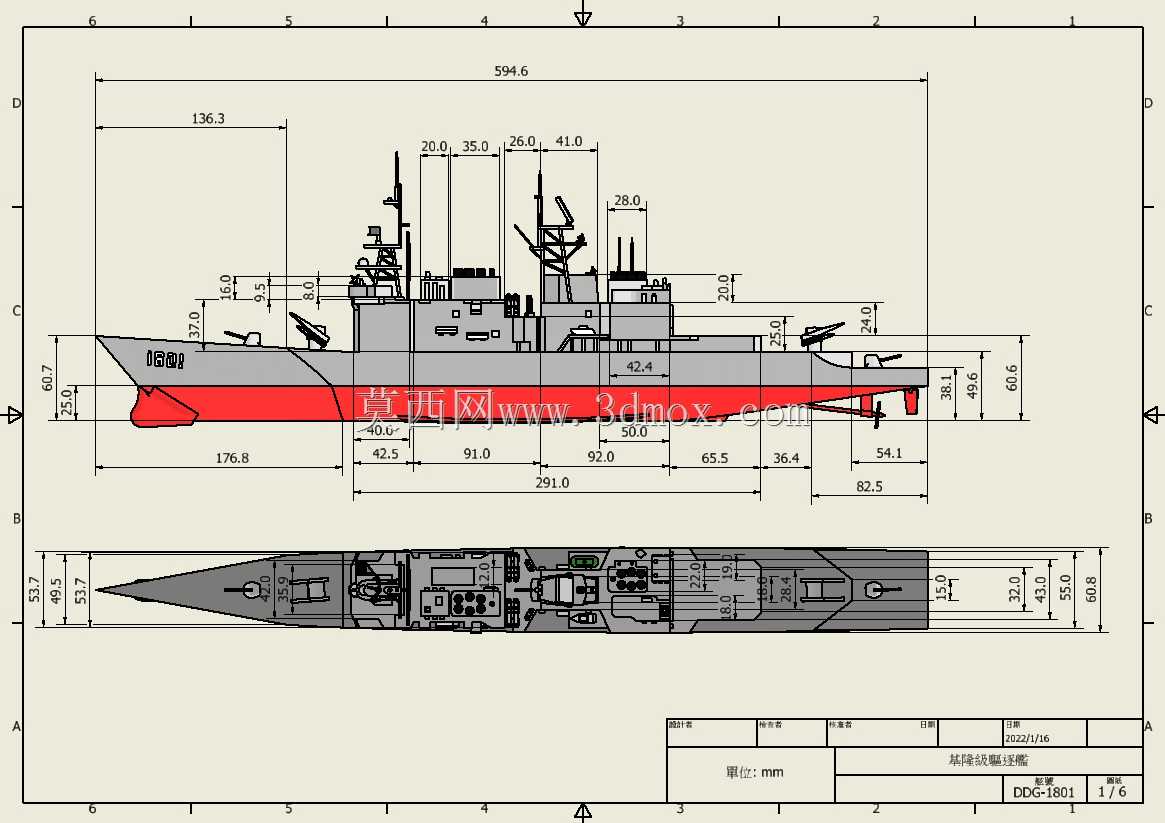

　　尺寸与安装边界方面，全舰长宽比符合大型水面舰艇高速航行特征，艏部瘦削、艉部宽大，螺旋桨和舵叶位于艉部下方，轴系从机舱通向艉部，船体底部线型在轴包板处平滑过渡。甲板设备高度受到舰桥视线、桅杆稳定性和烟囱排烟路径共同约束：低矮设备沿舷侧布置，高大天线集中在桅杆顶部，旋转类武器均预留水平扫掠范围，避免与栏杆、舱室或相邻设备发生干涉。船底红色区域与灰色干舷以水线附近为界，外板在艏柱、舭龙骨和艉轴架处形成明显结构转折。

　　在三维工程应用中，该模型可用于船舶科普展示、军武场景装配、3D打印比例船模、木工装夹定位参考以及舰艇外形结构教学。用于打印时，桅杆、天线和炮管属于细长件，需要按比例增加支撑或拆分打印；船体曲面可沿水线分件，便于打磨和喷涂；上层建筑与主甲板之间通过定位台阶装配，能够控制合拢误差。整体建模保持了舰艇轮廓识别、设备层级关系和甲板操作空间的统一，既呈现大型驱逐舰的威武外形，也保留了结构设计人员进行干涉检查、外观评审和比例换算所需的几何基础。
