双侧可翻转桁架式机械支撑臂结构

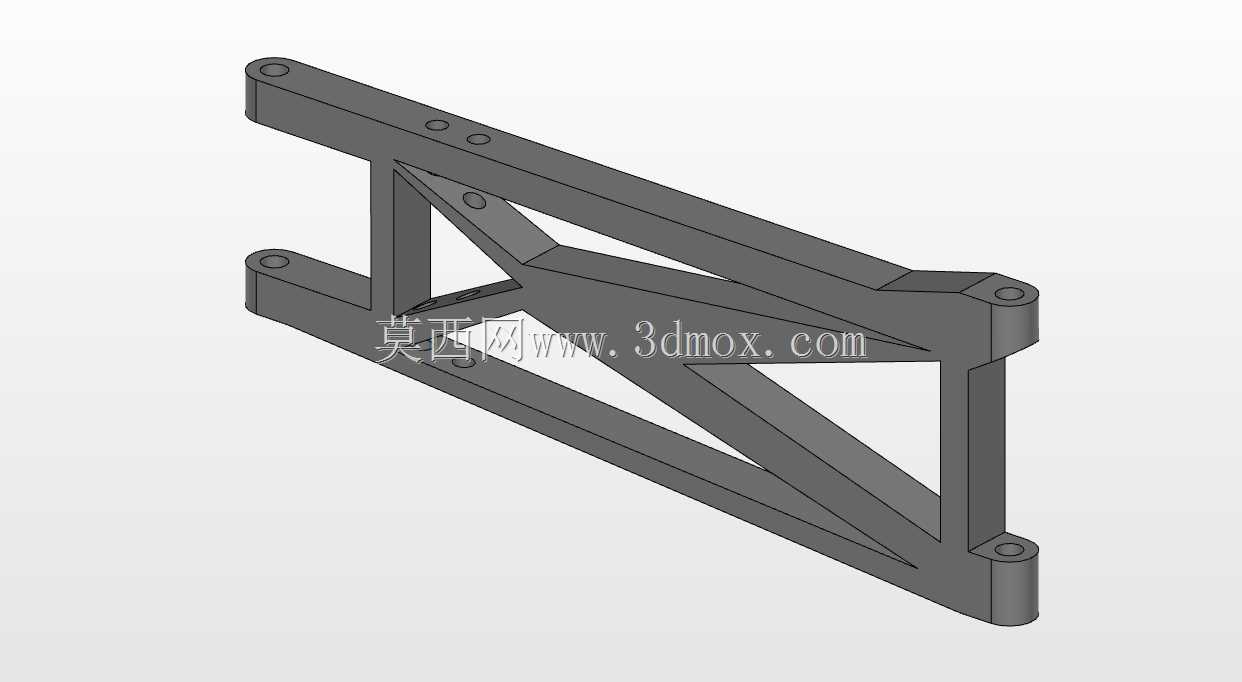

　　这套支撑臂结构采用双平行纵梁搭配斜向加强筋的桁架式布局，整体为长条形框架构型，两端预留同轴铰接孔位，可直接作为摆动连杆类部件接入设备的传动链路。从现场装配的实际边界来看，臂体两端的铰接座采用同轴通孔设计，孔位轴线与臂身长度方向垂直，安装时销轴可从单侧贯穿支座完成锁紧，不需要在臂体内部加工复杂的内嵌卡槽，对中小批量加工的工装适配性比较友好。

　　结构受力层面，双纵梁之间布置多组交叉斜撑，把长臂受载时的弯曲力矩拆解为斜撑的轴向拉压载荷，相比实心等截面臂身，在同等抗弯刚度下能明显降低整体自重，长臂末端承受偏载时，框架内部的应力会沿斜撑路径分散到两侧纵梁，不会在单块板件中部形成集中应力区。臂身纵梁上预留的多个小孔位可用于挂载限位块、走线卡扣或者附属检测元件，现场改造时不需要额外在主梁上钻孔，避免破坏主受力截面的完整性。

　　这款臂体的核心设计特点是支持左右两侧翻转通用，不需要单独制作左向、右向两套镜像零件，同一件坯料加工完成后，翻转180度即可适配设备左侧或者右侧的安装位，在备件管理场景下能大幅减少库存品类，装配工位也不需要区分左右件来分拣配料，降低流水线的物料核对成本。铰接端的支座采用加厚凸台结构，销轴穿过的位置做了局部增厚处理，长期往复摆动时，孔壁的接触比压被控制在耐磨材料的允许范围内，若配合铜套或者自润滑轴承压装，可进一步降低铰接位置的磨损速率，适合频繁启停摆动的工况。

　　从应用场景来看，这类桁架式支撑臂既可以用在小型自动化设备的摆臂连杆机构中，承担末端执行件的支撑与轨迹导向作用，也可以作为教学演示用的机械原理样件，直观展示桁架结构的力流传递路径；在轻工输送线的摆动挡料机构、小型工装夹具的翻转支撑结构里，这种双侧通用的长臂件也能直接匹配安装位，不需要额外做镜像改型。

　　建模过程中，臂体的所有板件厚度保持统一规格，可直接采用等厚度板材通过激光切割后拼焊成型，或者在3D打印快速试制场景下一次性打印出整体框架，不需要拆分过多装配零件。两端铰接孔的同轴度在建模阶段就做了基准约束，两个孔的轴线共线公差可以控制在装配要求范围内，避免安装后出现臂体卡滞、摆动别劲的问题。斜撑与纵梁的交接位置全部做了贴合处理，焊缝或者粘接面沿整个接触边布置，受力时不会出现局部脱开的隐患。

　　安装边界方面，臂体整体呈扁平长框形态，摆动平面内的轮廓尺寸由臂身长度决定，垂直于摆动平面的厚度方向尺寸紧凑，设备布局时只需要在臂身摆动轨迹范围内预留避让空间，不会占用过多侧向安装位置。两端铰接座的外端面间距、孔位中心距都按标准化连杆尺寸设计，替换同行程的旧臂件时，只需要核对销轴直径与安装中心距即可完成互换，不需要改动周边的支座结构。臂体上的预留小孔均布置在纵梁的非主受力区域，孔边距离梁边缘的余量满足强度设计要求，不会因为开孔削弱纵梁的抗弯截面。

　　在实际工况校核中，当臂体末端施加垂直于臂身的载荷时，斜撑会优先承担横向分力，纵梁主要承受轴向拉压与少量弯曲，整体变形量远小于同重量的实心单臂结构。这种构型也方便后期做轻量化迭代，若需要进一步减重，可在斜撑的非受力区域开设减重孔，主受力路径的材料则完整保留，兼顾刚度与重量控制需求。对于需要左右双侧布置同款摆臂的设备来说，单一件双向适配的特性，从设计源头就减少了零件号数量，从加工、仓储到装配全流程都能降低不必要的成本消耗。
