镀铬镂空沙漏计时摆件结构设计

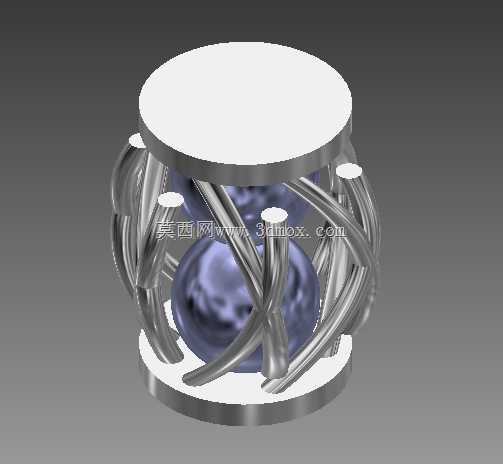

　　这套沙漏结构在建模时没有按普通玻璃沙漏直接做两片锥形容器，而是把重点放在外部承托框架上。整体外廓控制在直径80mm、总高120mm的边界内，属于桌面级小型陈设件，占用台面半径约45mm即可稳定放置；底部圆形法兰盘承担主要支撑面，上盖同样采用圆盘封边，使竖直方向形成明确的安装限位。框架不是简单直立柱，而是多根空间扭转杆件围绕中部沙漏腔体螺旋分布，杆件之间彼此交叉、缠绕，既承担连接上下圆盘的受力作用，也构成主要视觉特征。

　　从实际用途看，这类构件更多出现在办公桌面、展示柜、机械主题陈设和工艺礼品场景中。它不像工业计时器那样追求严格计量，而是通过沙粒流动形成可观察的时间提示；外部镀铬杆件强调金属质感，中部透明或半透明腔体保留沙漏本体的可视性。设计时需要同时处理两类结构关系：一是内部沙漏储沙腔的连通与密封，二是外部扭杆对腔体的环抱、避让和固定。若腔体采用玻璃或透明树脂，扭杆不能压在薄壁锥面上，应让受力路径集中在上下圆盘与端部支承位，避免装配后产生局部应力。

　　扭杆的建模思路适合用空间曲线引导扫略完成。先确定上下圆环的等分点，再按螺旋角和扭转方向建立多条中心轨迹，相邻杆件可采用相反旋向，使中部形成交织效果。杆件截面取圆棒较合理，镀铬后圆截面反光连续，抛光面不会出现尖锐棱边；若采用异形截面，虽然造型更锐利，但交叉处容易形成干涉，电镀后死角也不易处理。扭杆与上下圆盘交接处应保留小圆角过渡，一方面降低焊接或粘接位置的应力集中，另一方面让镀铬层在根部能够均匀附着。

　　中部沙漏腔体由上下两个近似锥形空间对接而成，最窄处为漏沙颈。颈口尺寸决定沙流速度，过小会造成湿汽或细沙堵塞，过大则失去计时节奏。桌面摆件不需要像实验室量具一样标定精确分钟数，但结构上仍应保证颈口同轴，否则沙流偏置会影响下落稳定性。腔体外部被螺旋杆件包围，杆件与锥面之间要预留均匀间隙，这个间隙既是外观层次，也是装配公差缓冲。若后期进行真实制作，透明腔体可独立拆装，外部金属框架作为承托件，二者通过上盖、底盘的环形定位面固定。

　　上下圆盘的直径不必完全追求厚重，关键在平面度和边缘处理。底盘需要略大于扭杆外包络，保证摆件被触碰时不会侧向翻倒；上盖则起到收束杆件和保护腔体顶部的作用。圆盘外缘可做轻微倒角，使镀铬后高光沿圆周连续展开。安装边界上，高度120mm决定了它适合放在隔板间距较大的展示位，直径80mm则允许多件并排陈列；底部若增加防滑垫，应在底盘模型中预留浅槽，避免垫片外露影响整体线条。

　　渲染表现上，镀铬杆件应突出反射环境的金属特性，而中部腔体使用透明材质并保留沙粒体积感。结构检查时要重点看三类干涉：扭杆彼此交叉是否实体重叠，杆件与锥腔是否距离过近，上下圆盘与杆件端部是否完全接合。对于后续加工，金属框架可采用铸造成型后抛光镀铬，也可使用金属打印配合表面处理；无论哪种路线，圆杆曲面和根部圆角都比复杂薄壁造型更有利于量产。整体设计把沙漏的计时功能、机械扭索的结构美感和小型桌面件的安装尺度结合在一起，适合作为机械工艺摆件、展示模型或创意礼品结构方案使用。
