Arduino恐龙跑酷掌机结构设计

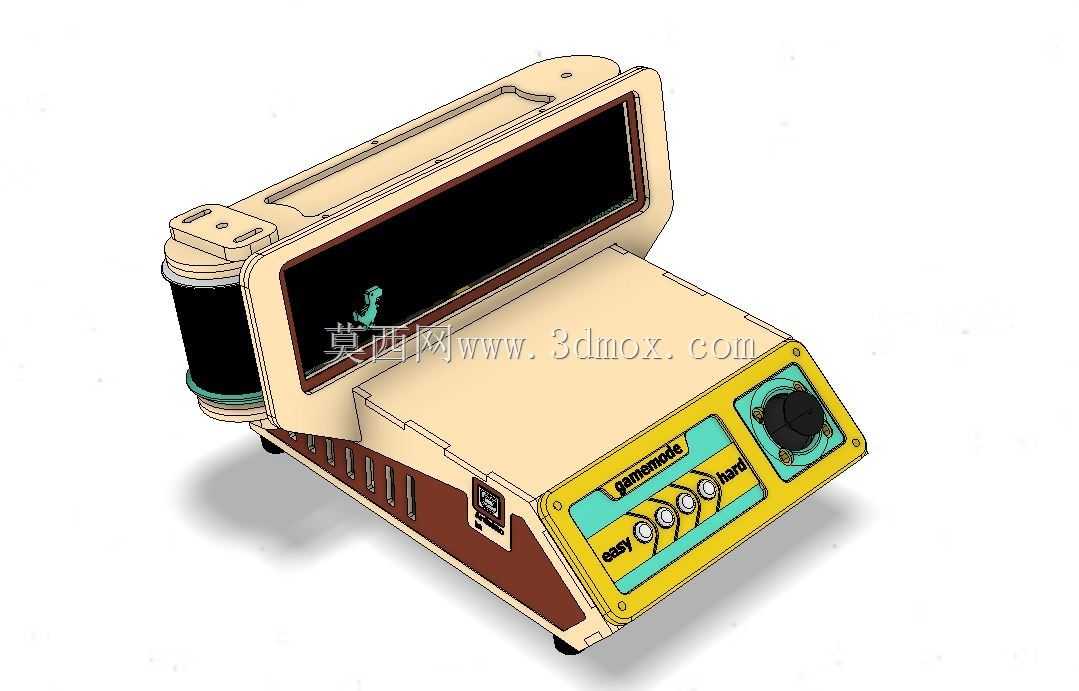

　　这款实体化Trex跑酷互动装置，把浏览器里经典的无网络恐龙小游戏从二维屏幕交互转化为可触摸的实体机电设备，整体采用桌面一体式斜台造型，所有操控、显示、传感、传动部件全部整合在同一个3D打印成型的壳体内部，不需要外接复杂机柜，摆放占用面积和普通便携收音机相当，适合创客空间教学演示、嵌入式硬件实训、桌面互动展陈这类场景使用。

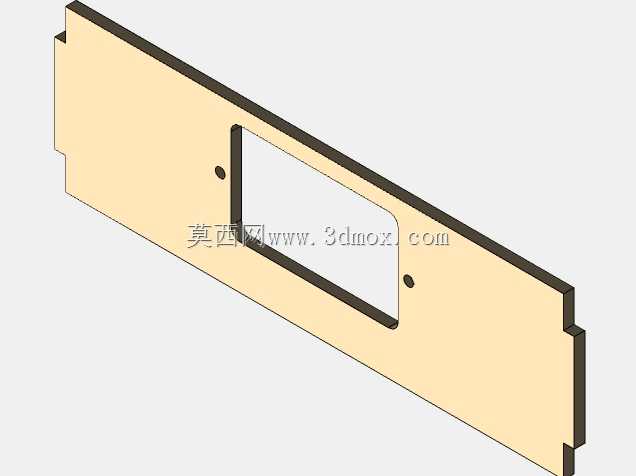

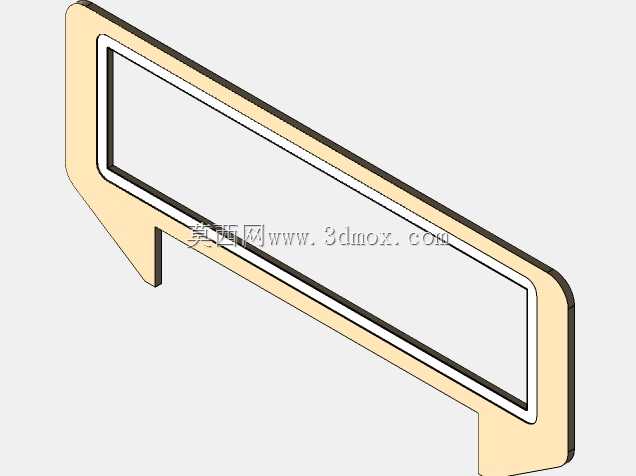

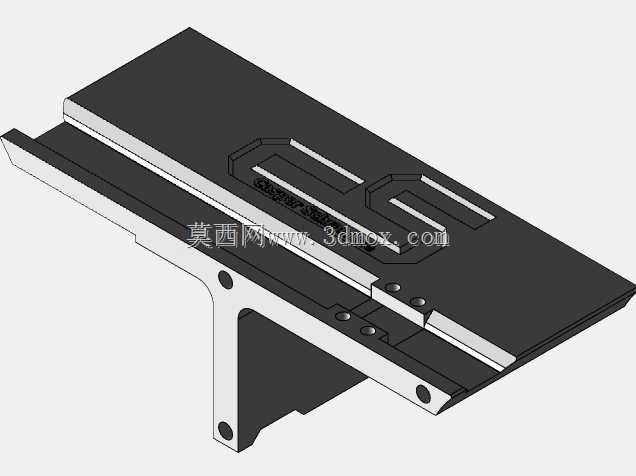

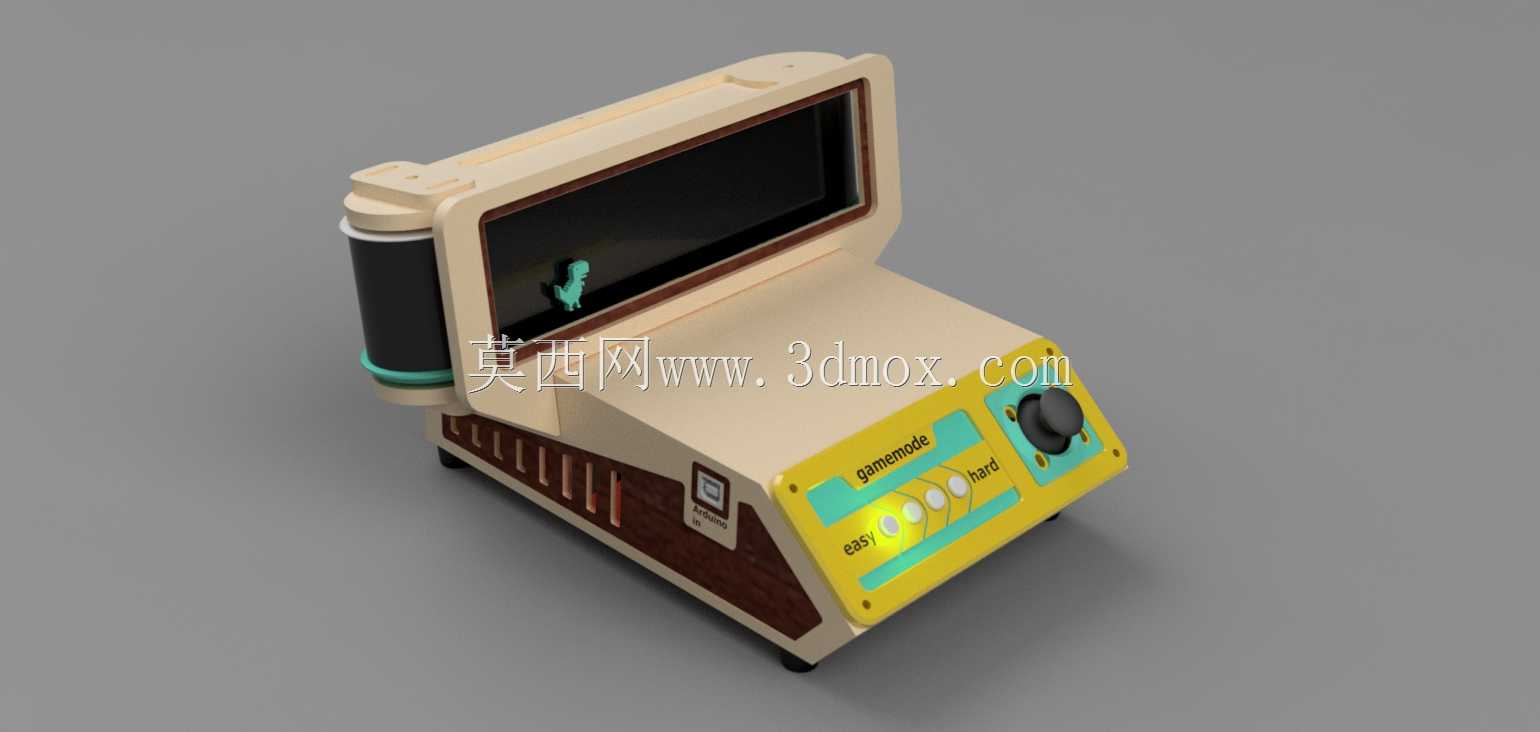

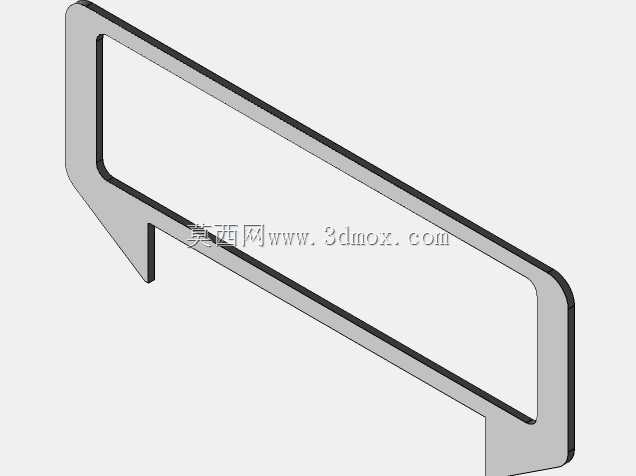

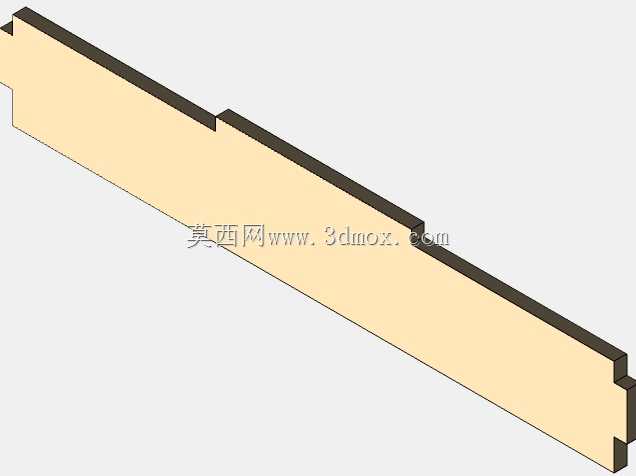

　　从结构布局来看，整机壳体拆分为上盖显示仓、中部操控台、底部配重底座三个独立打印分段，各分段之间通过卡扣加螺丝柱定位装配，既方便后期拆开检修内部线路，也能避免打印大尺寸一体件出现翘曲变形。显示区域采用斜向上仰的内嵌式安装槽，屏幕四周预留遮光挡边，减少环境光线在屏幕表面产生的反光，玩家站在设备正前方操作时视线自然落在屏幕区域，不需要额外调整坐姿。操控台面板做了下沉式台阶设计，旋钮、按键、状态指示灯全部排布在黄色功能面板上，面板和米白色主壳体之间预留0.2mm的装配间隙，防止3D打印层积公差导致面板卡滞。

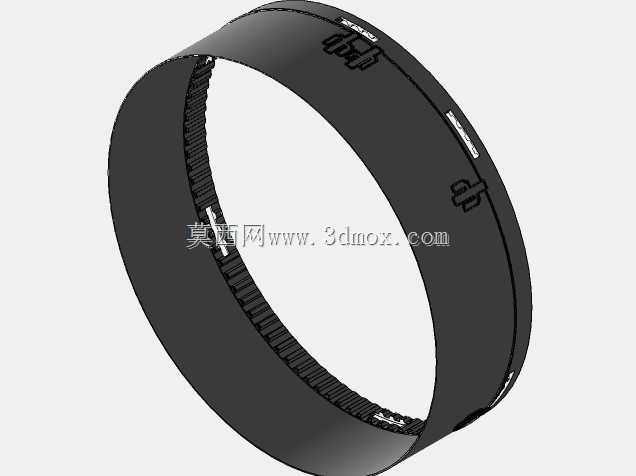

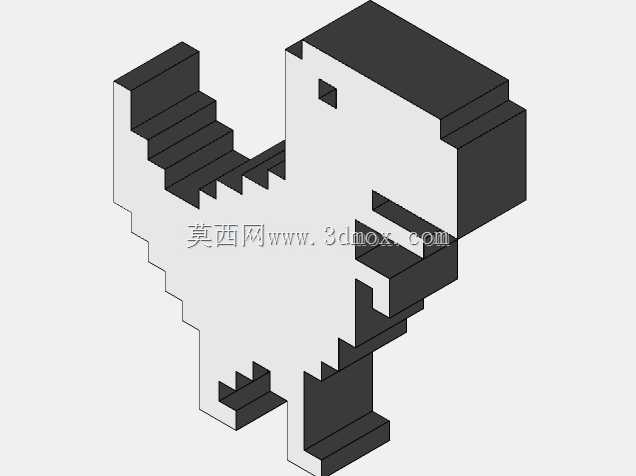

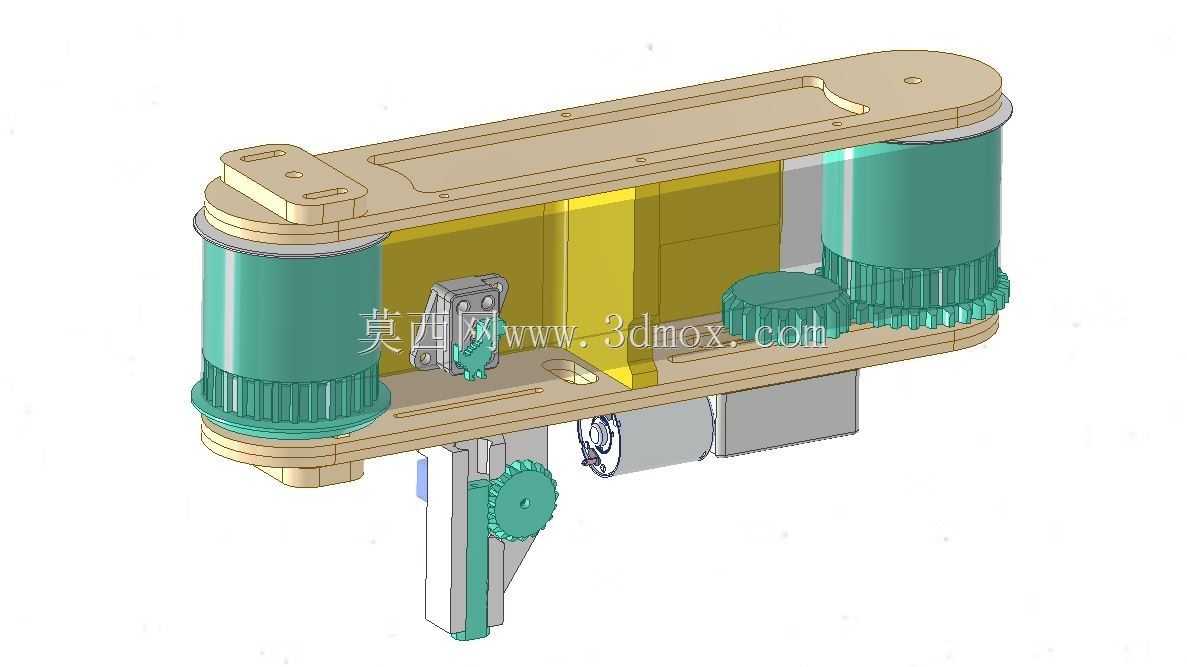

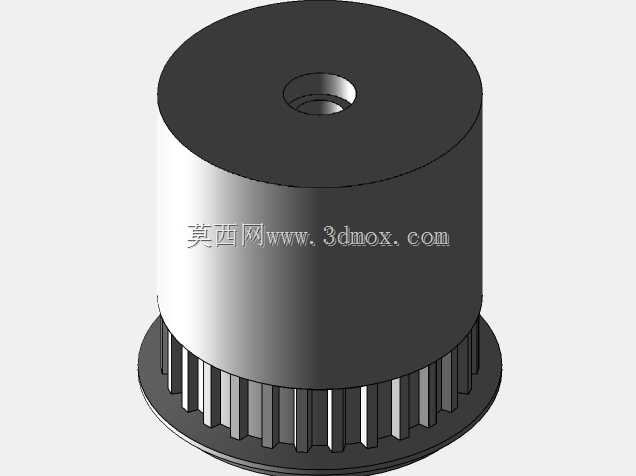

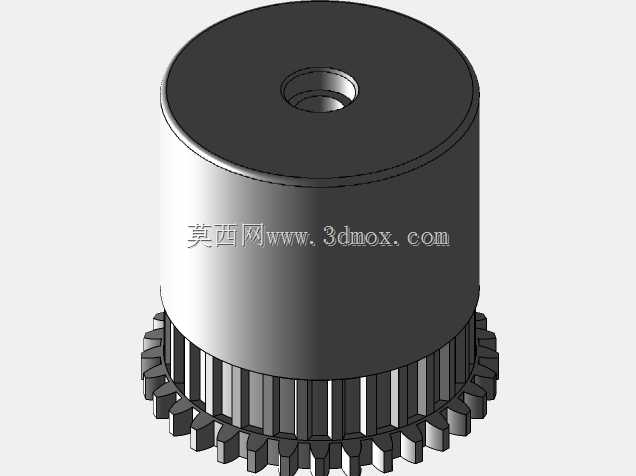

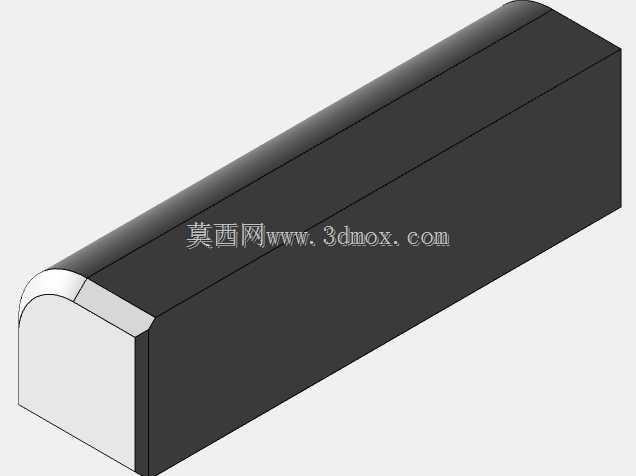

　　设备的核心交互逻辑没有采用普通掌机的按键直连方案，而是用TPU同步皮带搭配LDR光敏传感器来识别障碍物位置：皮带绕在机身左侧的从动辊轮和内部驱动辊之间，模拟游戏里不断移动的地面场景，代表仙人掌的障碍物标记随皮带循环运转，当标记经过LDR传感器对应位置时，传感器捕捉光线变化，把位置信号传输给Arduino控制板，系统同步判定玩家操控的小恐龙是否需要完成跳跃动作。这种设计把虚拟游戏的进度反馈转化为真实的机械运动，玩家既能在屏幕上看到游戏画面，也能直观看到皮带运转的物理动作，相比纯触屏游戏更适合用来讲解传感器触发、皮带传动、嵌入式信号采集这类基础工程知识。

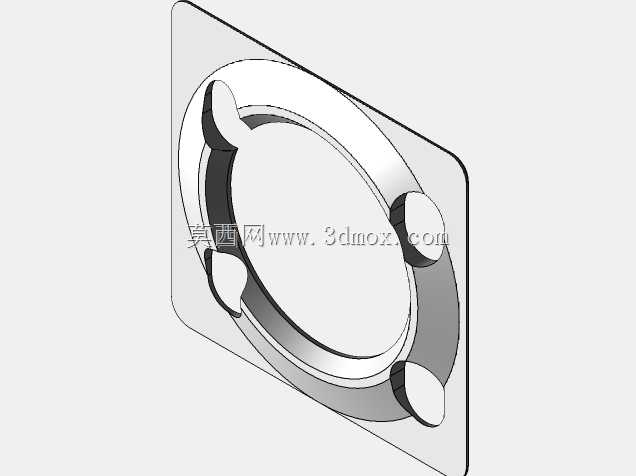

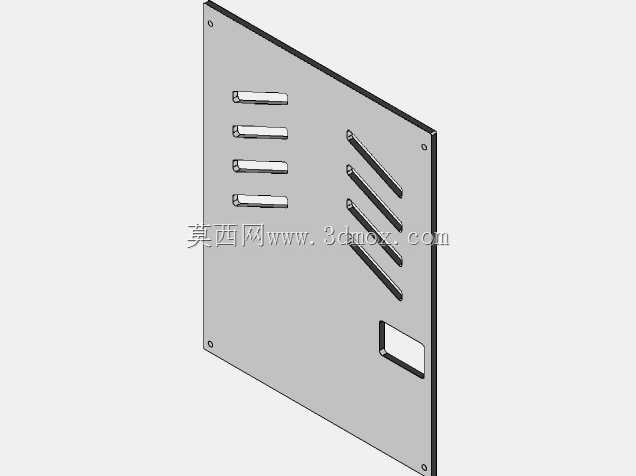

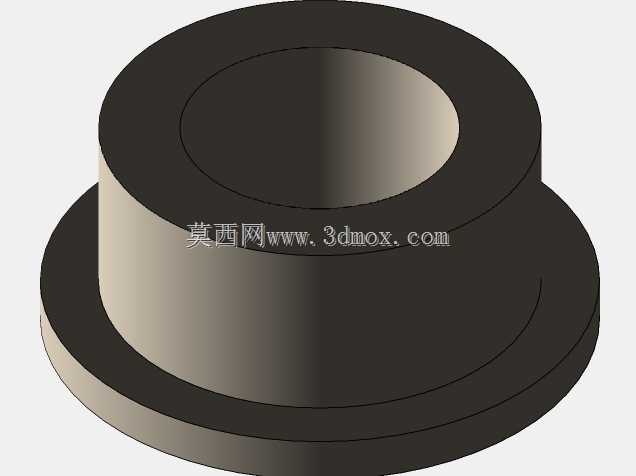

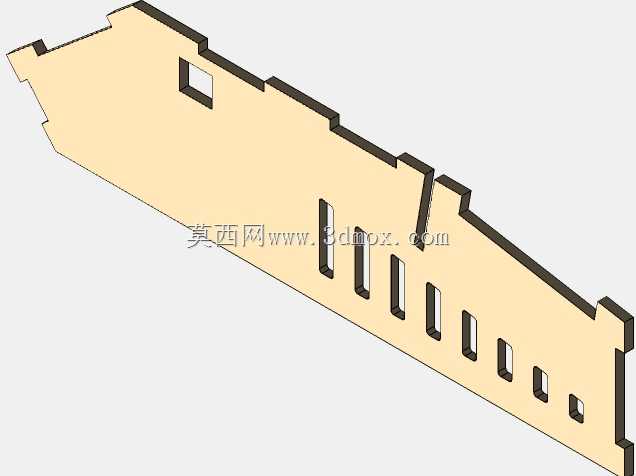

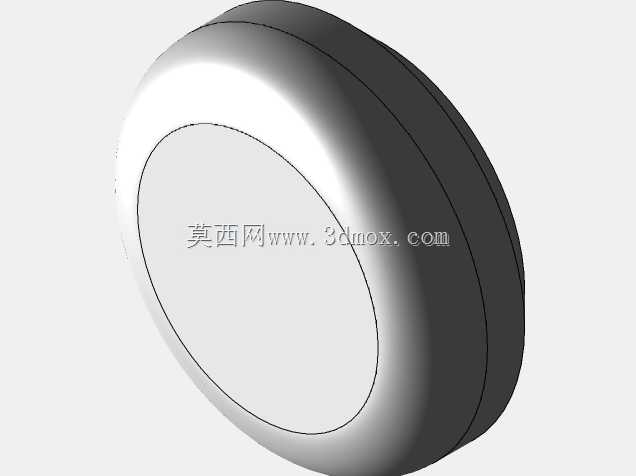

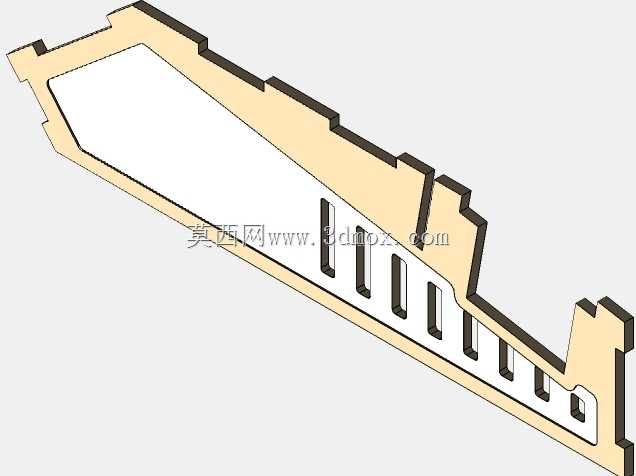

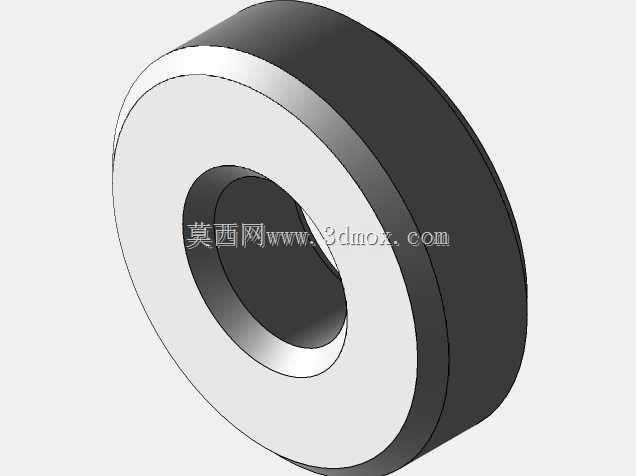

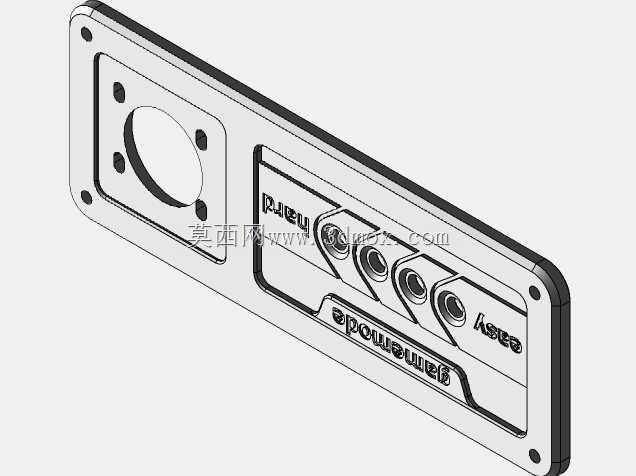

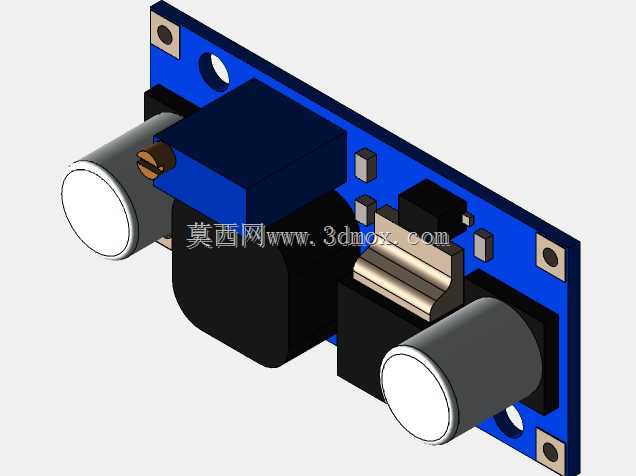

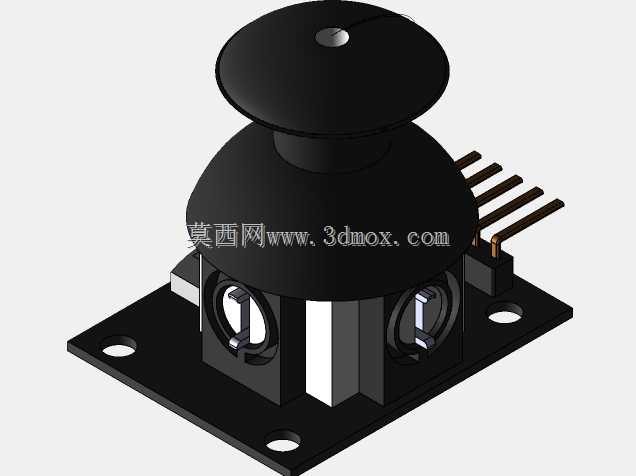

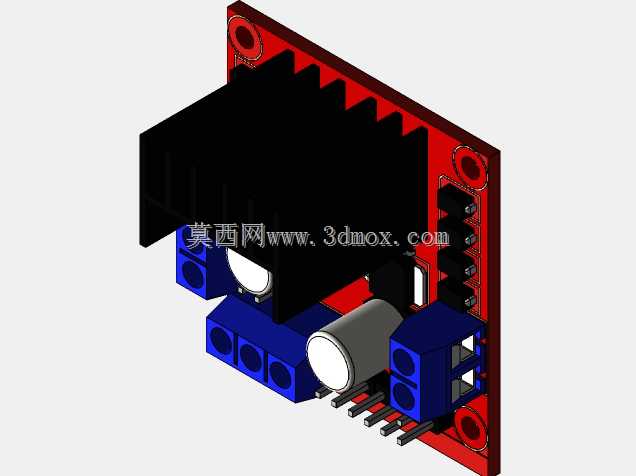

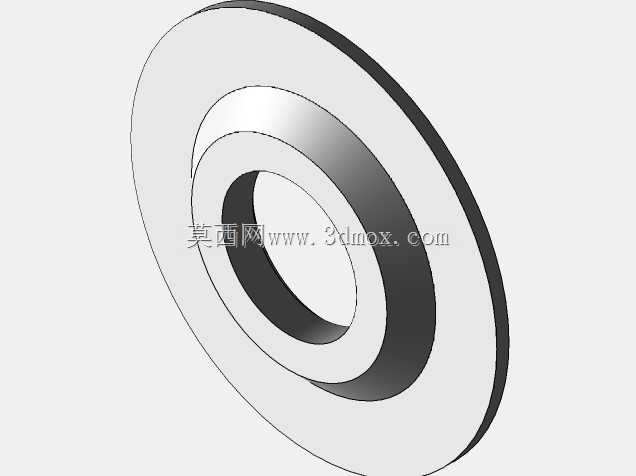

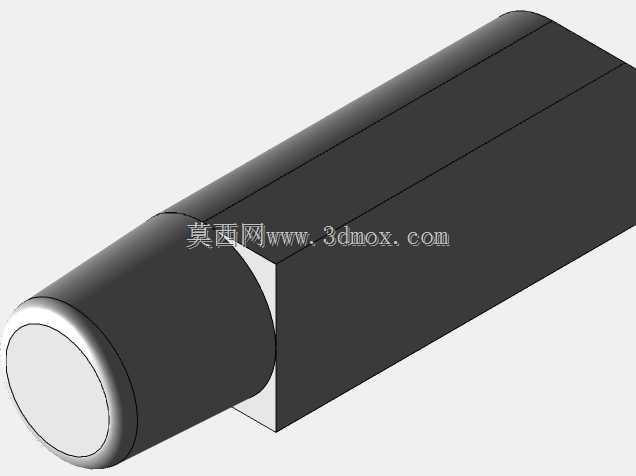

　　操控区域的元件选型和安装边界都做了适配设计：主调节旋钮采用带防滑纹理的旋转电位器，旋钮根部预留1.5mm的面板避让间隙，旋转全程不会和面板边缘剐蹭；三颗功能按键选用轻触式微动开关，按键帽高出操控面板3mm，按压行程清晰，面板下方对应位置设置十字加强筋，防止频繁按压导致打印面板开裂。机身侧面开设多组长条形散热格栅，格栅开孔方向顺着内部电路板的散热气流走向，既可以阻挡大块杂物落入壳内，又能保证Arduino板、驱动模块长时间运行时的热量散出。左侧外露的辊轮端部套有一圈绿色弹性挡圈，既起到轴向限位作用，防止皮带运转时辊轮窜动脱出，也作为外观配色的点缀区分功能部件。

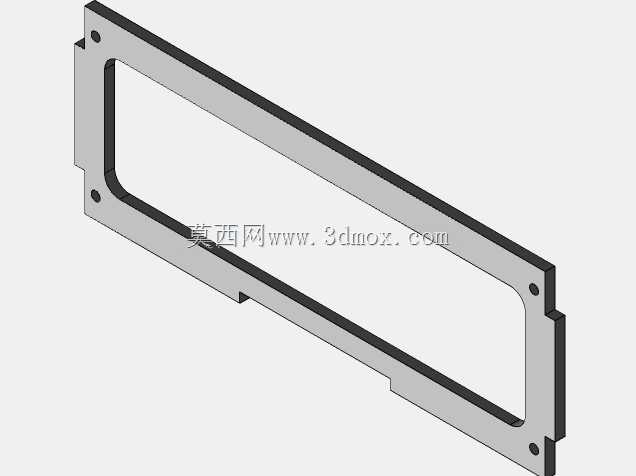

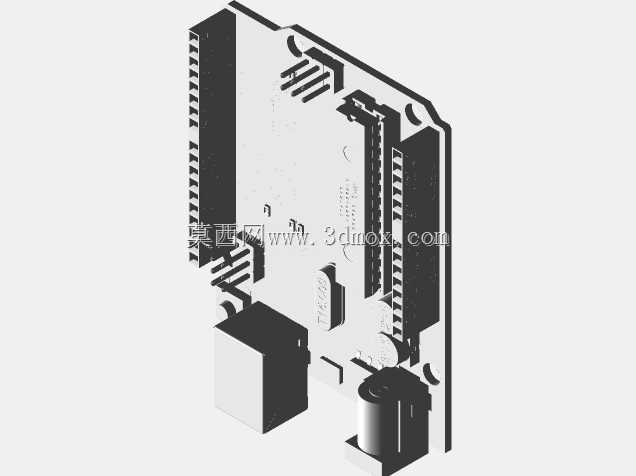

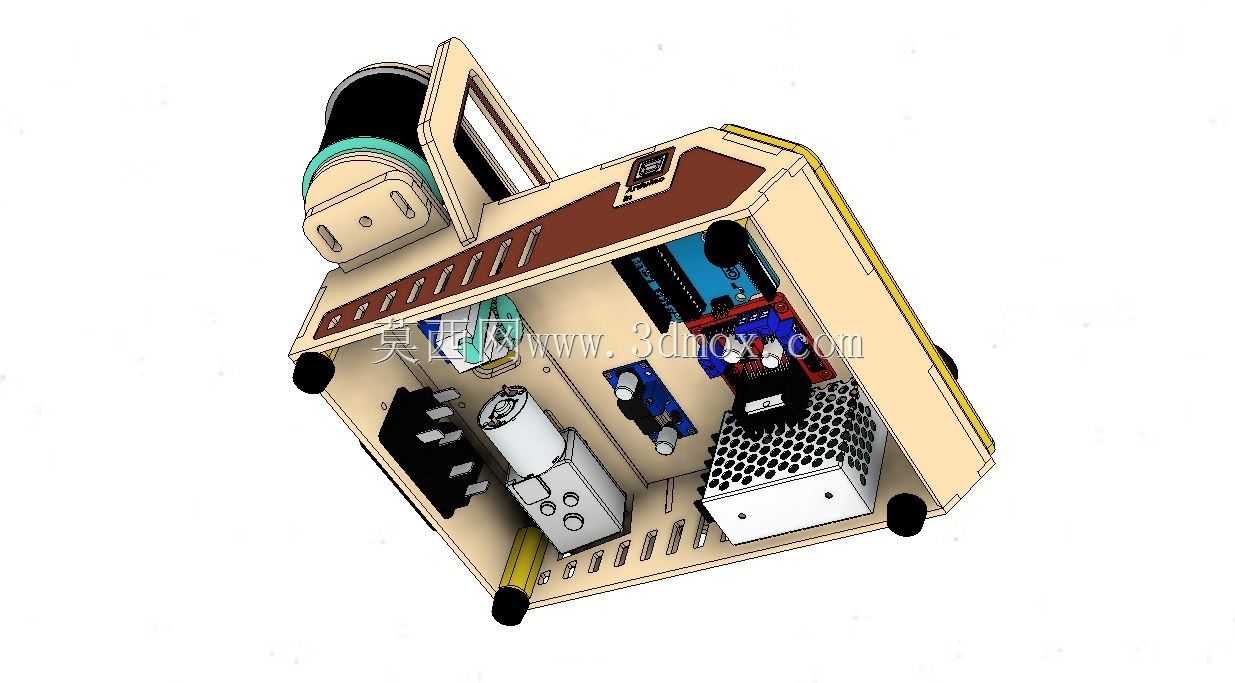

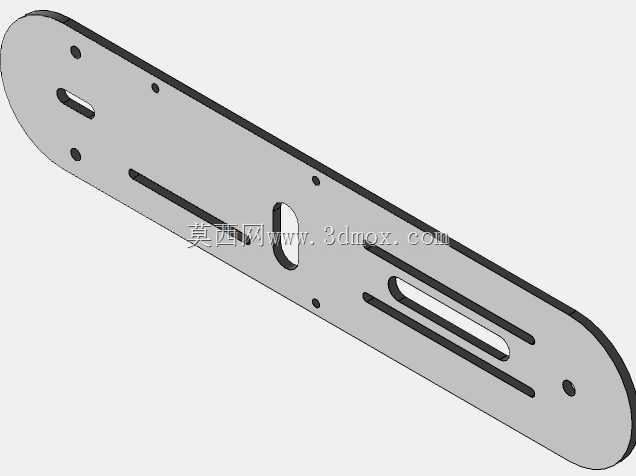

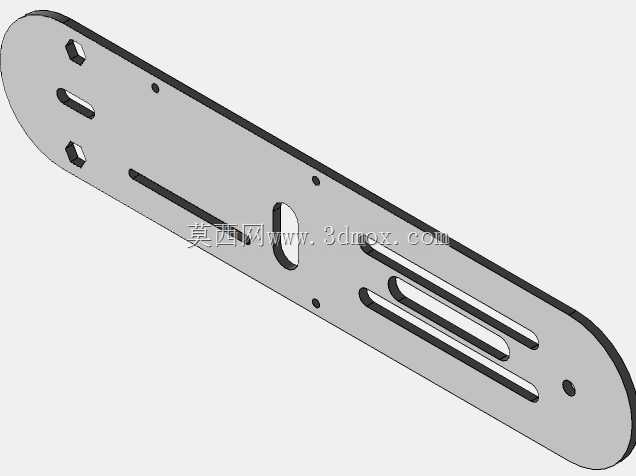

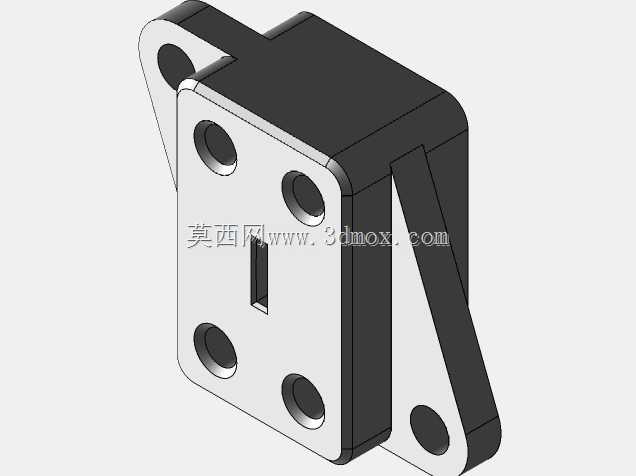

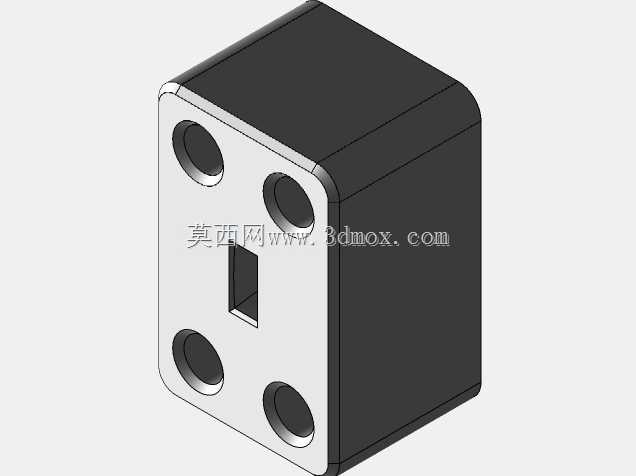

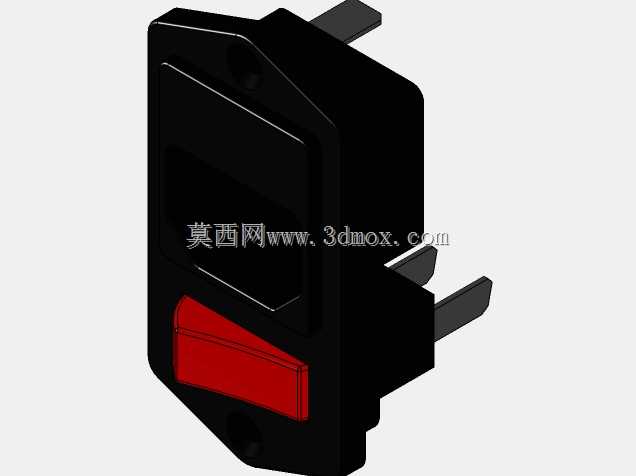

　　安装尺寸方面，整机底部四个角设置了凸起的防滑脚垫安装位，脚垫采用软质橡胶材质，垫高出底面2mm，既可以避免设备放在桌面时刮花台面，也能增大摩擦力，按压按键时机身不会出现滑移。壳体内部预留了统一的电路板安装柱，柱高按照Arduino控制板的通用孔位设计，板件和壳体内壁之间留出5mm的走线空间，电源线、传感器信号线可以顺着壳体内侧的走线槽排布，避免转动的皮带剐蹭导线。屏幕安装槽的四周预留了双面胶粘贴位，屏幕装入后可以从背部用热熔胶或者螺丝压条固定，适配不同厚度的通用液晶显示屏，不需要重新修改壳体主体结构。

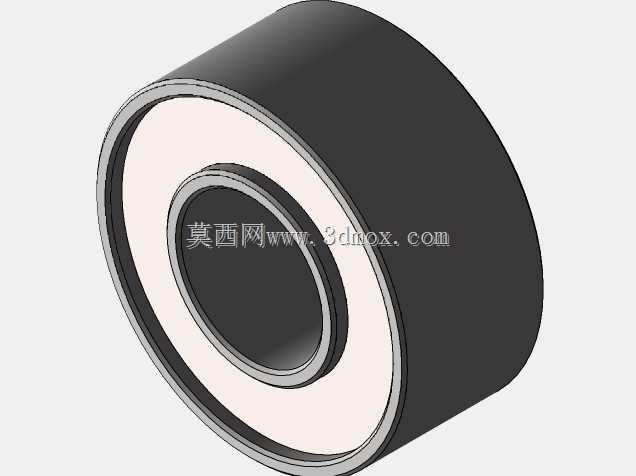

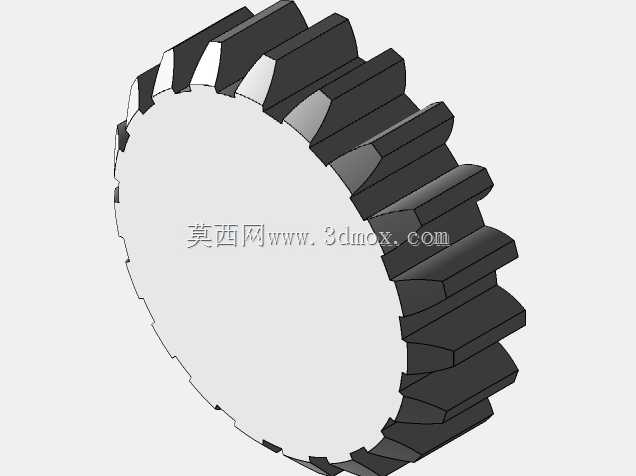

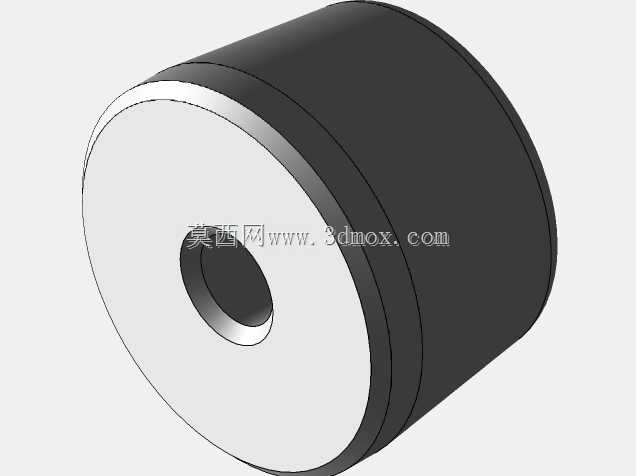

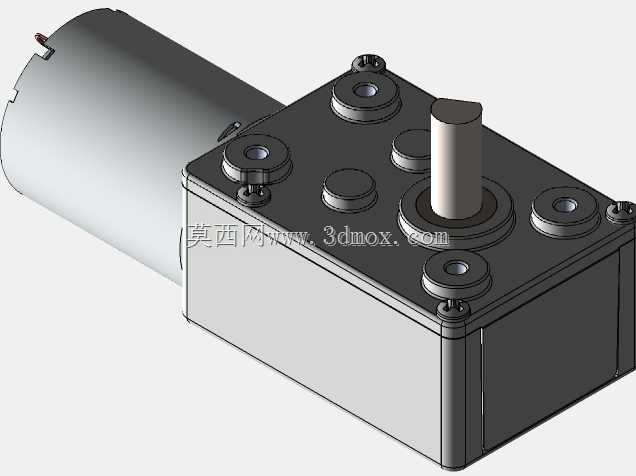

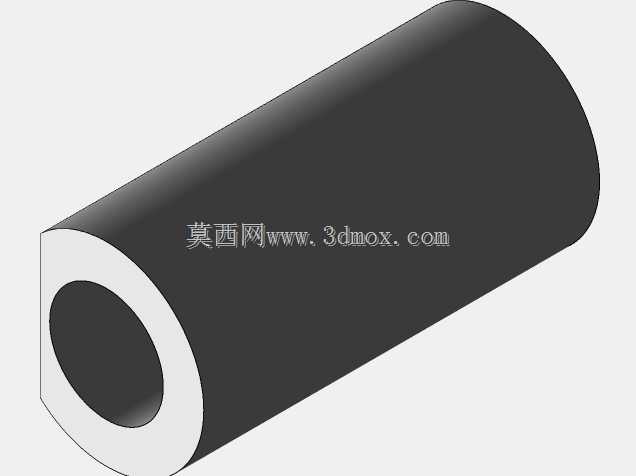

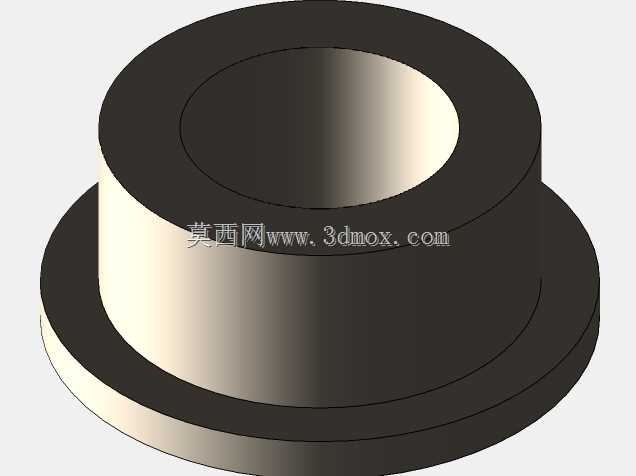

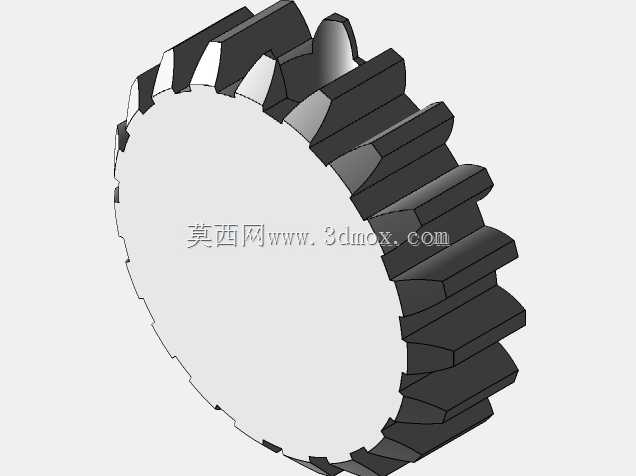

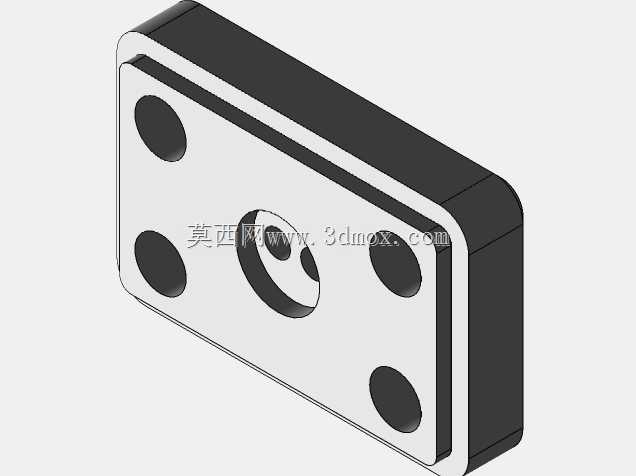

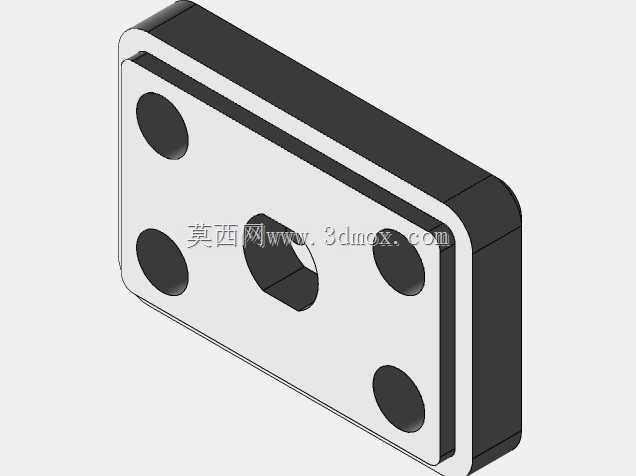

　　设计过程中优先考虑了3D打印的工艺可行性，所有壳体转角都做了圆角过渡，没有出现尖锐的薄壁悬伸结构，打印时不需要添加大量支撑，拆分后的单个零件尺寸都适配主流桌面级FDM打印机的成型幅面。传动部分的辊轮中心孔匹配常用的微型电机输出轴，皮带选用柔性TPU材质，运转噪音小，不需要额外加注润滑脂，长期运行也不会出现金属传动件的锈蚀问题。整个装置把机械传动、传感检测、嵌入式控制、外观结构几个模块整合在一起，既可以作为完整的互动游戏设备使用，也可以拆分成各个子模块作为机械结构教学的参考案例，帮助从业者理解实体交互装置从功能规划到结构落地的完整设计思路。
