微型四轴飞行器用T型无刷电机结构

　　这款微型动力部件的核心应用场景集中在小轴距多旋翼飞行器领域，适配3英寸到3.5英寸级别的四轴飞行平台，这类平台多用于室内特技飞行、近距航拍作业、小型穿越竞速场景，也可作为微型赛车的动力输出单元使用，在轻量化动力需求的小型设备上也能完成适配。从实际用途来看，该部件作为动力输出核心，需要将电能转化为旋转机械能，带动螺旋桨产生拉力或推力，支撑飞行器完成起飞、悬停、机动转向、竞速飞行等全部动作，其输出特性直接决定了飞行平台的机动性、续航表现与负载能力。

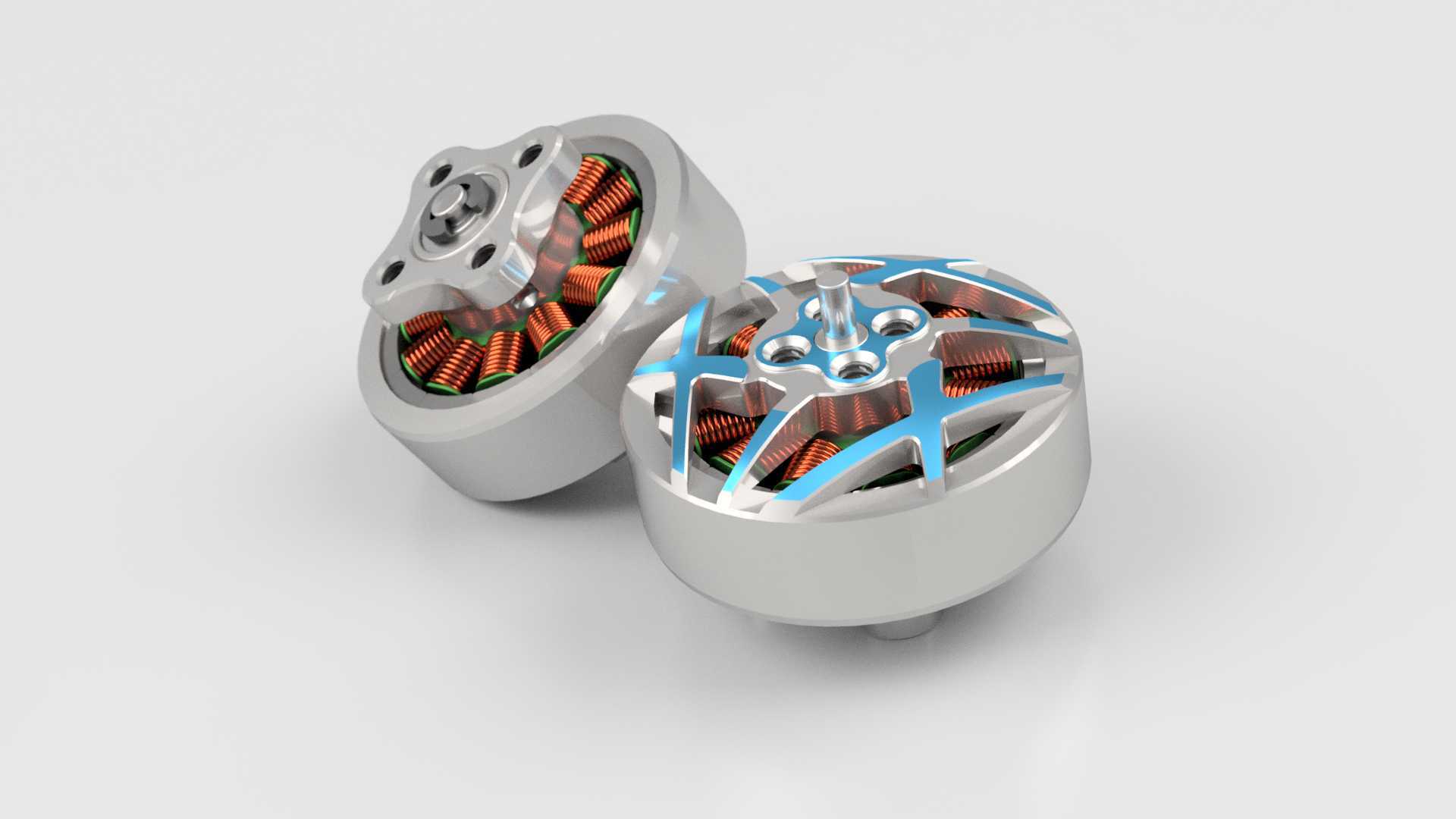

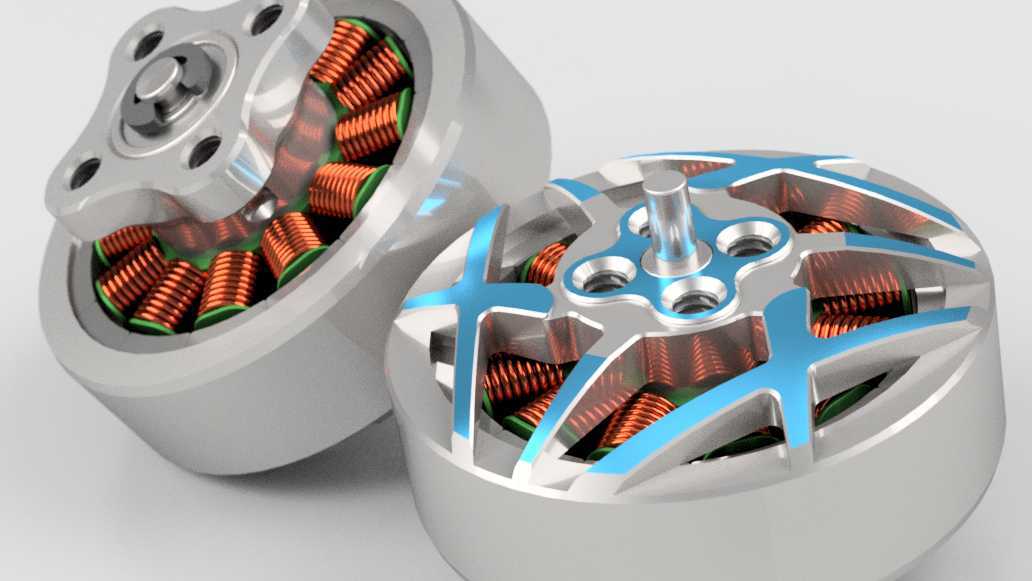

　　从功能特性层面拆解，该无刷电机采用外转子结构设计，转子外壳集成磁钢，随输出轴同步旋转，定子部分固定在安装基座上，绕组采用多股漆包线绕制，排布在定子齿槽内，配合电子调速器的三相交流电驱动，可实现平滑的转速调节，相比同尺寸有刷电机，具备更长的使用寿命、更高的功率转换效率、更低的运行噪音。转子外壳做了镂空轻量化处理，既可以降低整体自重，也能在高速旋转时形成气流通道，带走绕组工作产生的热量，避免长时间高负载运行出现过热退磁问题。输出轴采用高强度金属材质加工，与转子磁轭部分过盈配合，保证高速旋转时的同轴度，减少振动传递到飞行平台的飞控系统，降低飞行姿态解算的干扰。

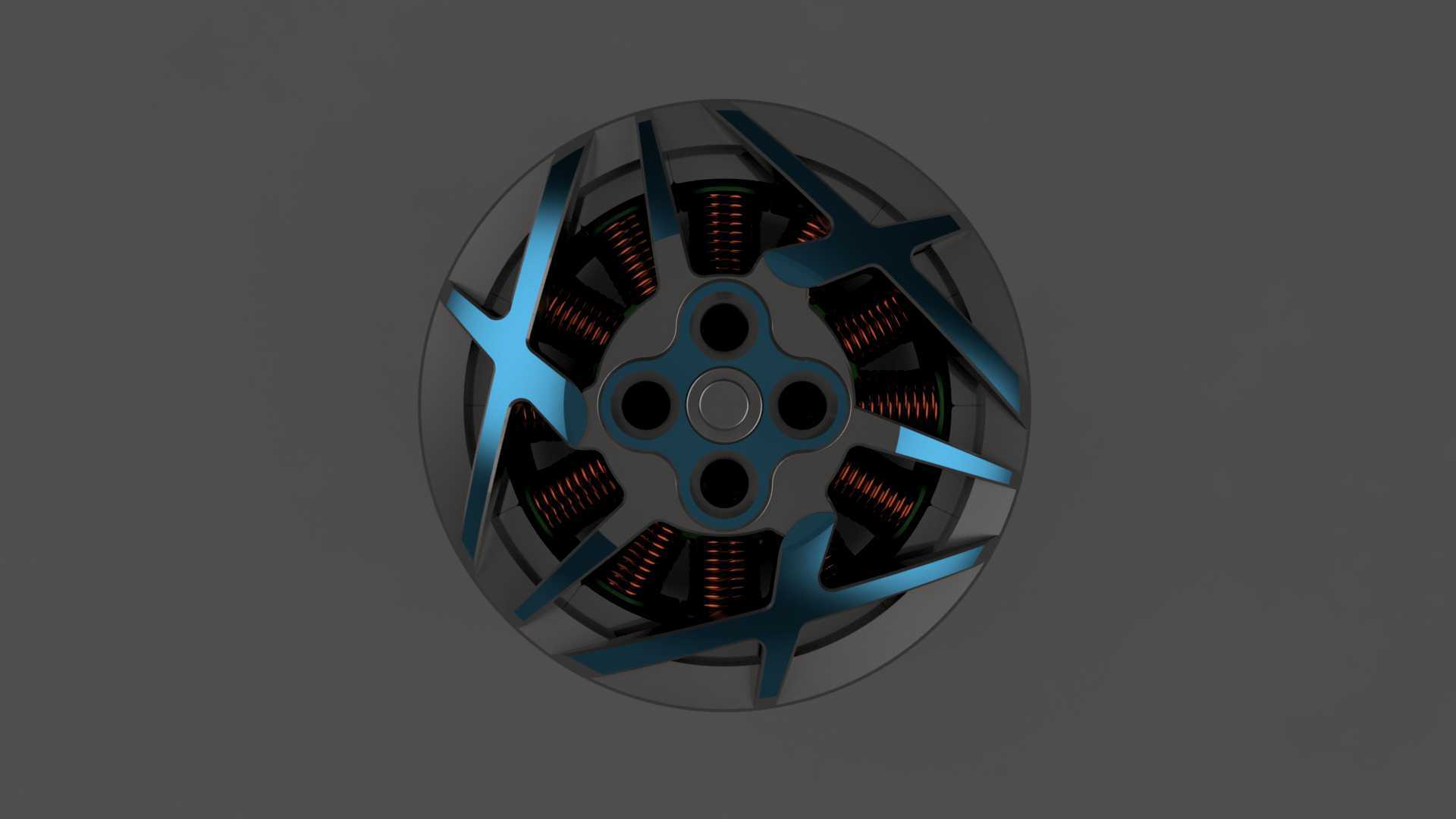

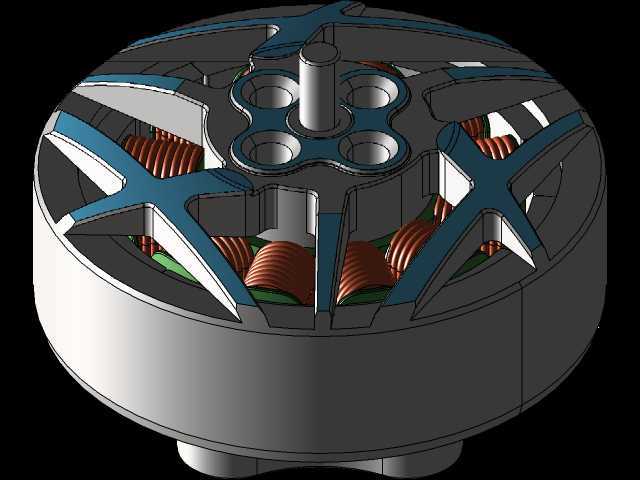

　　设计思路上，首先围绕小轴距飞行器的自重限制做了极致的轻量化优化，整体外壳采用铝合金材质一体加工，在保证结构强度的前提下尽可能削减非受力区域的材料厚度，安装端面上预留了均匀分布的安装孔位，孔位间距匹配行业通用的微型飞塔安装标准，不需要额外做转接件就能直接固定在飞行器的机臂安装位上。定子绕组的匝数与线径经过匹配调校，兼顾低转速下的扭矩输出与高转速下的功率释放，适配不同螺距的螺旋桨使用，既可以搭载小螺距桨获得更长的续航时间，也能搭载大螺距竞速桨获得更强的机动爆发力。转子端盖的造型做了流线型优化，减少高速旋转时的空气阻力，同时镂空的辐条结构可以在旋转时对气流进行导向，直接将气流引导至定子绕组区域，强化风冷散热效果，不需要额外加装散热结构就能满足持续高负载运行的散热需求。

　　外形尺寸与安装边界方面，该电机整体为圆柱型结构，径向尺寸紧凑，不会超出小尺寸机臂的安装宽度，轴向长度控制在较低水平，降低飞行平台的整体高度，减少飞行时的正面风阻。安装端面的孔位采用圆周均匀排布，适配M2规格的固定螺丝，安装时只需要在机臂对应位置开出对应孔位，将电机引线穿过机臂内部的走线槽连接到电调即可完成装配，输出轴的轴径匹配行业通用的微型螺旋桨安装孔径，不需要额外的轴套转接就能直接固定市面上主流的3-3.5寸螺旋桨。需要注意的是，安装时要保证电机端面与机臂安装面完全贴合，避免出现安装倾斜导致的动平衡问题，高速旋转时如果存在安装倾角，会产生额外的振动，不仅会降低飞行稳定性，还会加速轴承的磨损，缩短部件使用寿命。引线部分采用耐高温的硅胶线，走线长度预留了足够的冗余，方便不同布局的飞行平台进行走线布置，焊接到电调时要注意三相线的相序匹配，避免出现电机反转的问题，如果出现转向反向，只需要任意调换两根相线的焊接顺序即可修正转向。

　　在结构细节上，电机内部的轴承采用双轴承支撑结构，分别布置在定子基座的上下两端，为输出轴提供稳定的径向支撑，承受螺旋桨旋转时产生的径向载荷，减少轴系的旷量，保证高速旋转时的稳定性。磁钢采用高牌号的钕铁硼材质，表面做了防腐处理，避免在潮湿环境下使用出现锈蚀，磁钢与转子外壳之间采用耐高温结构胶粘接固定，保证高速旋转时不会出现磁钢脱落的问题。定子铁芯采用高导磁率的硅钢片叠压而成，减少涡流损耗，提升能量转换效率，绕组表面做了绝缘浸漆处理，避免绕组之间出现短路问题，提升运行可靠性。
