航模外转子无刷动力电机结构设计

　　航模动力系统里，外转子无刷电机的选型与结构匹配直接决定多旋翼、固定翼飞行器的推重比、续航表现与飞行稳定性，这款D3530规格1400KV无刷动力电机的三维结构，完整还原了航模级外转子电机从定子绕组、转子磁钢到输出轴、安装基座的全部装配细节，可作为航模动力选型、小型动力装置结构设计、无人飞行器动力匹配工作的直观参考。

　　从实际装机场景来看，这类35系列外转子无刷电机广泛适配中小型多旋翼航拍无人机、固定翼航模、遥控直升机以及小型地面移动机器人的动力输出端，1400KV的转速特性搭配3-4S锂聚合物动力电池，配合对应规格螺旋桨能够输出稳定持续拉力，既可以满足航模爱好者的特技飞行动力需求，也能作为小型巡检无人机、教学实验飞行器的动力单元。外转子结构的核心优势在于转子外壳直接随输出轴同步旋转，转子内壁粘贴的永磁磁钢与定子铁芯的气隙配合半径更大，同等重量与体积下能够输出比同规格内转子电机更高的扭矩，驱动大尺寸螺旋桨时无需搭配复杂减速齿轮组，动力传递链路更短，运行震动与机械损耗更低。

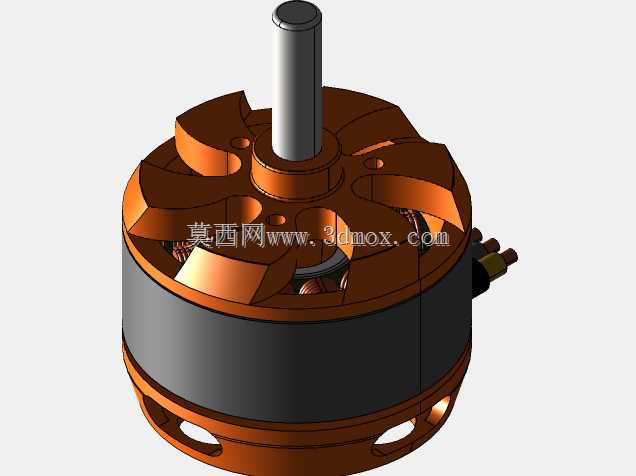

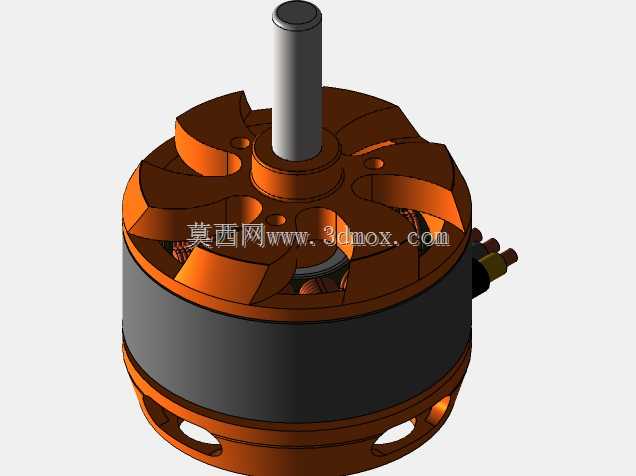

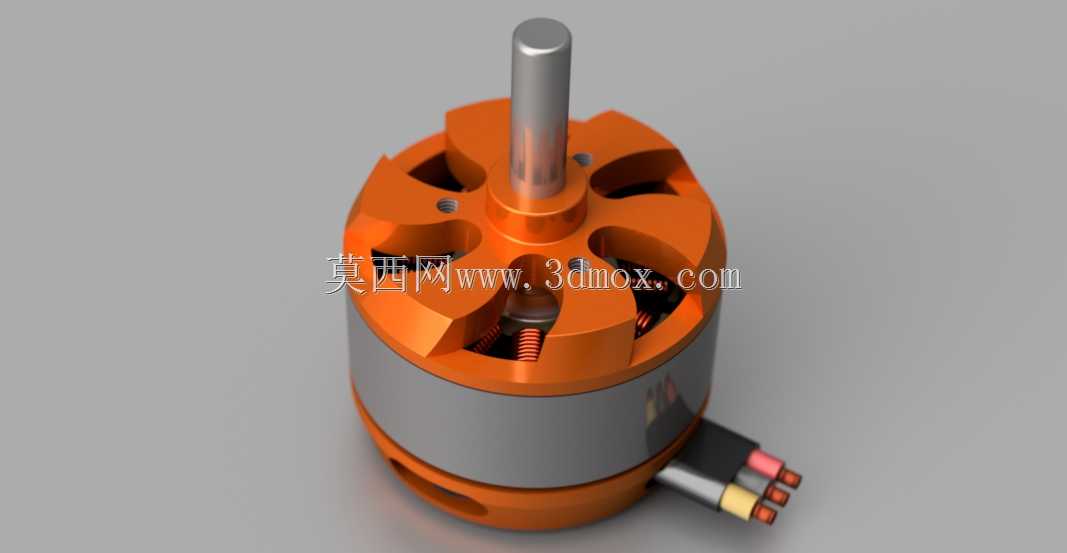

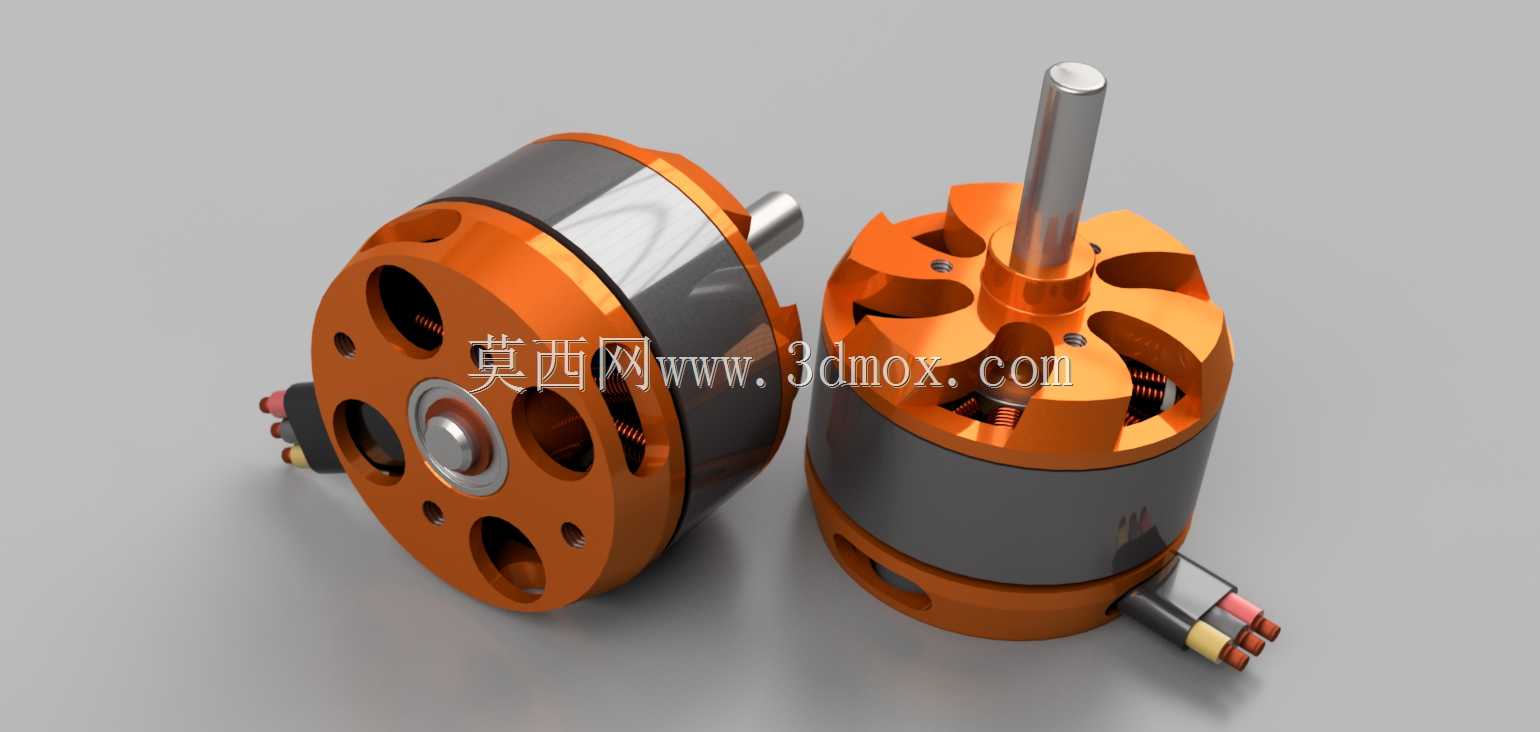

　　拆解结构细节可以看到，电机主体分为旋转转子总成与固定定子总成两大模块：橙色阳极氧化处理的转子端盖兼具结构支撑与散热导流作用，端面上开设的多组弧形镂空通风槽，一方面在转子高速旋转时带动空气形成轴向对流，直接带走定子绕组工作产生的铜损热量，避免长时间满油门运行时绕组过热退磁；另一方面镂空结构去除了端盖非受力区域的多余铝材，整体转子转动惯量控制在合理区间，油门响应速度更快，飞控调整转速时的动力跟随延迟更低。转子输出轴采用高强度合金钢加工，轴径与航模标准桨座安装尺寸匹配，轴身穿过定子中心的双轴承支撑位，两端轴承分别布置在定子基座的上下安装位，跨距设计经过优化，能够承受螺旋桨旋转产生的径向拉力与小幅轴向载荷，避免高速运转时输出轴出现挠曲抖动。

　　定子部分由硅钢片叠压铁芯、三相分布式绕组与固定基座组成，铁芯槽内的绕组按照三相无刷电机接线规则排布，三根动力引线从定子侧方的出线口引出，线端预装标准香蕉插头，方便搭配电调快速接线更换。定子基座的安装孔位沿用航模电机通用十字安装标准，孔距适配主流35系列电机的安装机架，装机时只需匹配对应厚度的减震橡胶垫，即可将电机固定在机臂末端，安装边界兼容性强，不需要额外定制转接支架。

　　结构设计过程中，转子外壳与定子铁芯的同轴度公差是核心管控项，建模时需要保证转子内壁磁钢安装面与轴承室、输出轴的同轴度控制在较小公差范围内，避免高速旋转时出现动平衡超标、整机震动过大的问题；端盖镂空槽的边角位置做了圆角过渡，避免应力集中在飞行震动环境下出现裂纹。出线口位置做了防拉扯固线结构，三根动力线在壳体内部预留缓冲长度，避免炸机时机臂拉扯引线直接扯断绕组焊点。整机外形的径向尺寸、轴向高度都按照航模装机的预留空间设定，搭配螺旋桨后的旋转扫掠范围不会与机臂、飞控设备发生干涉，散热气流路径不会被机架结构遮挡，能够在持续飞行过程中维持稳定的动力输出特性。
