双线圈驱动纹身机结构三维设计

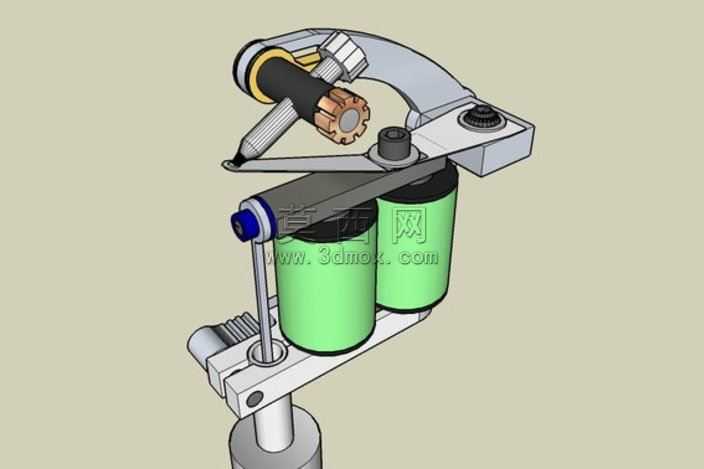

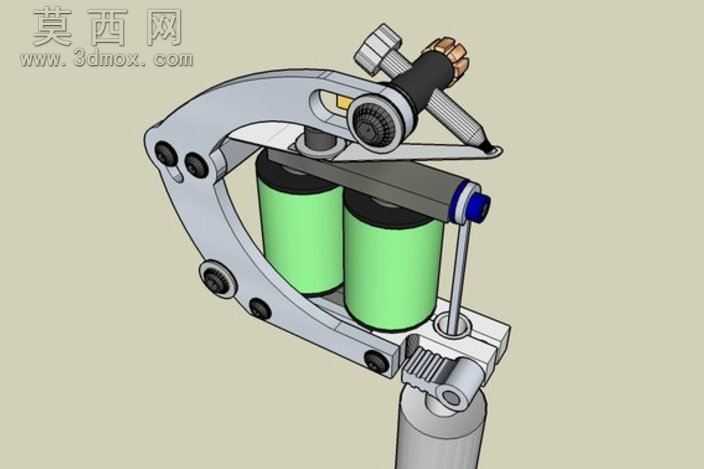

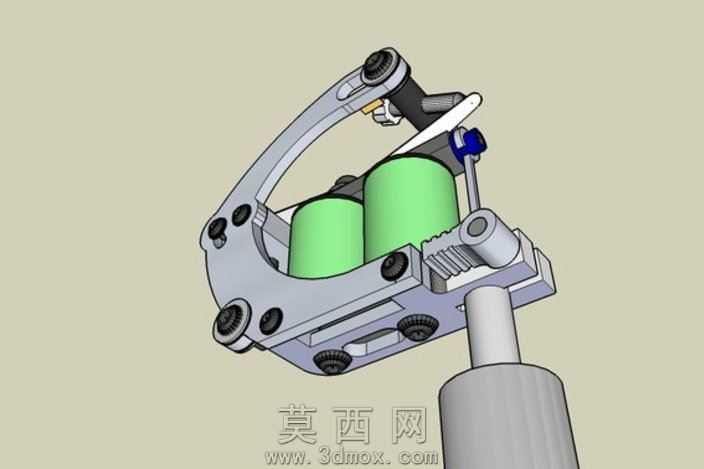

本作品为双线圈驱动式纹身机的三维结构设计，建模过程严格遵循纹身机实际工作的机械逻辑，完整还原了传统线圈纹身机的全部核心结构部件。建模阶段首先搭建整体装配基准，以握持手柄为装配基础，向上延伸构建机架主体框架，机架采用C型环抱式结构设计，在保证结构强度的同时预留出线圈、弹片、传动触点的安装空间，所有安装孔位、螺丝定位槽均按照实际装配公差进行参数化绘制，确保各部件之间的装配关系完全符合机械装配逻辑。材质渲染阶段针对不同部件的物理属性进行了区分设置：机架主体采用哑光磨砂金属材质，还原锌合金机架的厚重金属质感，表面添加细微的使用磨损纹理提升真实感；两个驱动线圈采用亮绿色绝缘漆包线材质，表面模拟漆包线缠绕的层叠纹理，搭配顶部黑色磁芯封盖，还原线圈组件的真实外观；传动弹片、触点螺丝、调节旋钮分别采用高弹性钢、抛光铜、防滑橡胶等差异化材质，手柄部分采用哑光灰色防滑工程塑料材质，通过材质差异清晰区分不同功能部件，让整体结构的辨识度大幅提升。结构设计上完整复刻了线圈纹身机的工作传动逻辑：两个线圈对称布置在机架中部空间，通电后产生电磁吸力带动衔铁往复运动，衔铁连接的针杆传动结构将往复运动传递至纹身针位置，顶部的弹片组件提供复位弹力，侧面的触点调节螺丝可精准调节行程大小，所有传动部件之间的运动间隙均按照实际工作需求预留，可直观演示纹身机从电磁驱动到针杆往复运动的完整工作流程。设计过程中重点优化了机架的受力结构，在C型机架的弯折处添加加强筋结构，避免长期工作震动导致的机架变形，同时对线圈安装位做了定位卡槽设计，确保线圈安装后不会出现偏移，保证电磁驱动力的稳定输出，整体模型装配完整，结构逻辑清晰，可用于纹身机结构原理演示、产品改型设计参考等场景。
