单部件圆珠笔结构造型三维数模

　　这个圆珠笔数模以单部件方式完成整体表达，适合用于结构练习、外观方案评审、教学演示以及机床加工路径验证。模型没有把笔拆成大量独立装配体，而是把笔杆、握持区、笔尖过渡和端部轮廓整合在同一零件中，便于在三维环境中快速检查外形连续性，也方便后续按实际工艺拆分为注塑件、金属笔尖和内部书写芯。

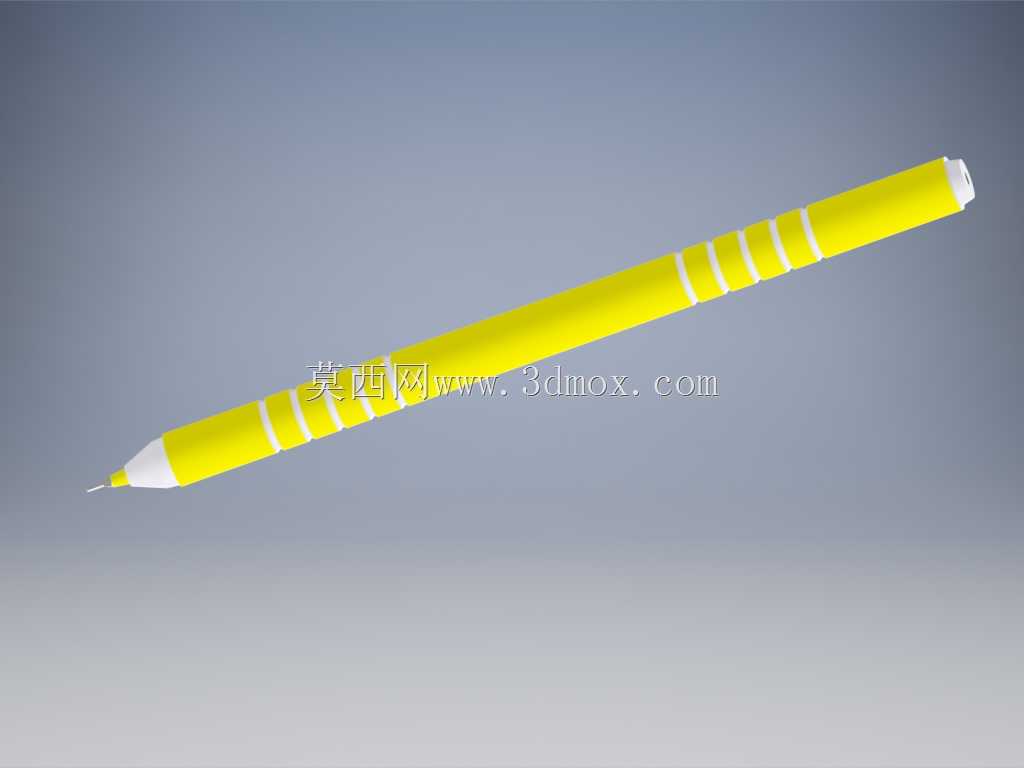

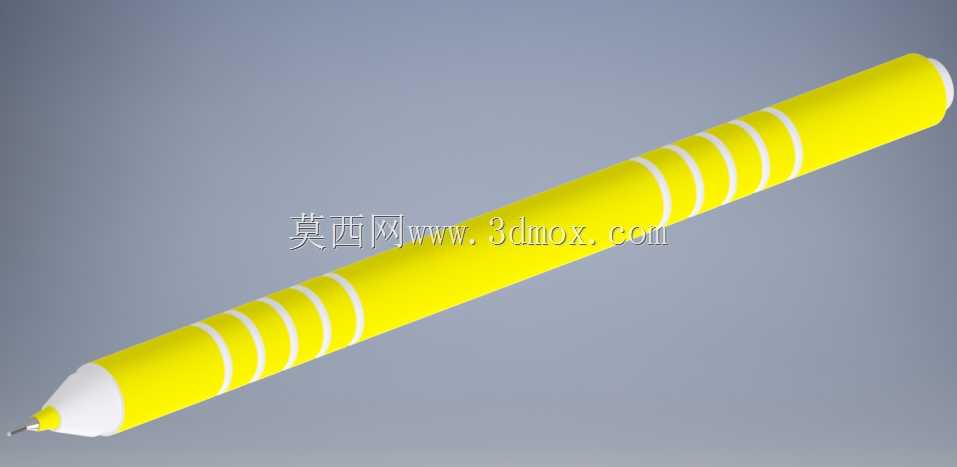

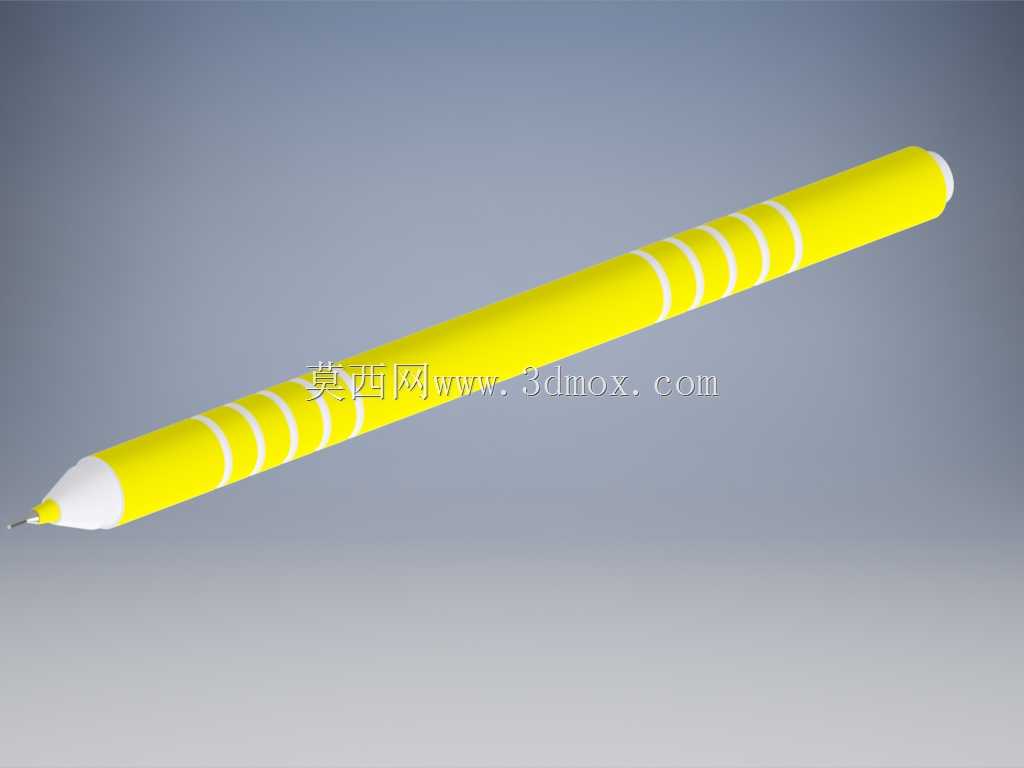

　　从实际使用场景看，圆珠笔属于日常书写工具，常见于办公、教学、检验记录、车间点检和装配工序标注。笔体需要长时间握持，因此外形不能只追求视觉效果，还要兼顾手指接触区域的防滑、笔身重心以及放入工装口袋或笔夹位时的通过性。该模型在笔杆前后两段设置了多道环形凹槽，凹槽沿周向连续分布，既形成明显的视觉分段，也能在握持时增加手指与笔身之间的摩擦。黄色主体与白色环带形成高对比度，便于在桌面、设备旁或工装板上快速识别。

　　结构思路上，笔身采用细长回转体作为基础形态，前端通过锥形过渡收缩到笔尖位置，后端保持圆润封闭轮廓。回转主体有利于车削、注塑或快速成型时保持壁厚均匀；前端锥段则承担导向和书写姿态控制作用，使笔尖伸出后与纸面形成稳定接触角度。若按真实产品落地，外笔杆可采用塑料注塑成型，环形槽直接在模具型面上加工；笔尖位置可压入金属笔头或铜头，内部布置油墨管、球珠和弹簧结构；后端可增加按键、旋套或笔夹，以实现伸缩或便携固定。

　　外形边界方面，模型整体为细长杆状，径向尺寸远小于轴向长度，布置时主要关注笔身外径、锥段长度、笔尖伸出量以及端部圆角。笔杆最大外径应满足成年人握持舒适度，过粗会增加长时间书写疲劳，过细则会削弱结构刚度并限制内部油墨管空间。前端锥面不宜过长，否则会降低笔杆有效握持长度；也不宜过短，避免笔尖区域过渡突兀、球珠受力方向不合理。环形凹槽的深度需要控制在外观纹理与结构强度之间，槽深过大可能造成注塑缩水或薄壁开裂，槽深过小则防滑效果不明显。

　　在建模处理上，回转轮廓可先通过草图确定母线，再用旋转特征生成主体，随后以阵列或周向包覆方式形成环槽。前端白色笔尖套与黄色笔杆虽然在渲染中呈现颜色差异，但在单部件模型中可通过分区外观或后续分割面表达，不必强行拆件。端部圆角和锥段相接处需要检查曲率变化，避免高光带在渲染时出现折痕。若用于加工演示，可基于外轮廓制定车削工序，先完成棒料装夹，再粗车外圆、精车锥面、切制环槽，最后处理笔尖小孔和端部倒角。

　　该数模的价值不在于复杂机构，而在于把常见文具的比例、握持纹理、笔尖过渡和单部件建模方法集中呈现。对于结构设计人员，它可以作为塑料笔杆壁厚、拔模斜度和环形防滑纹设计的参考；对于三维建模学习者，它适合练习旋转、阵列、圆角、外观分区和渲染材质；对于机床加工场景，它也能作为简单回转类零件工艺规划的载体，帮助理解从外形造型到加工边界之间的对应关系。
