自行车传动用多片式离合结构设计

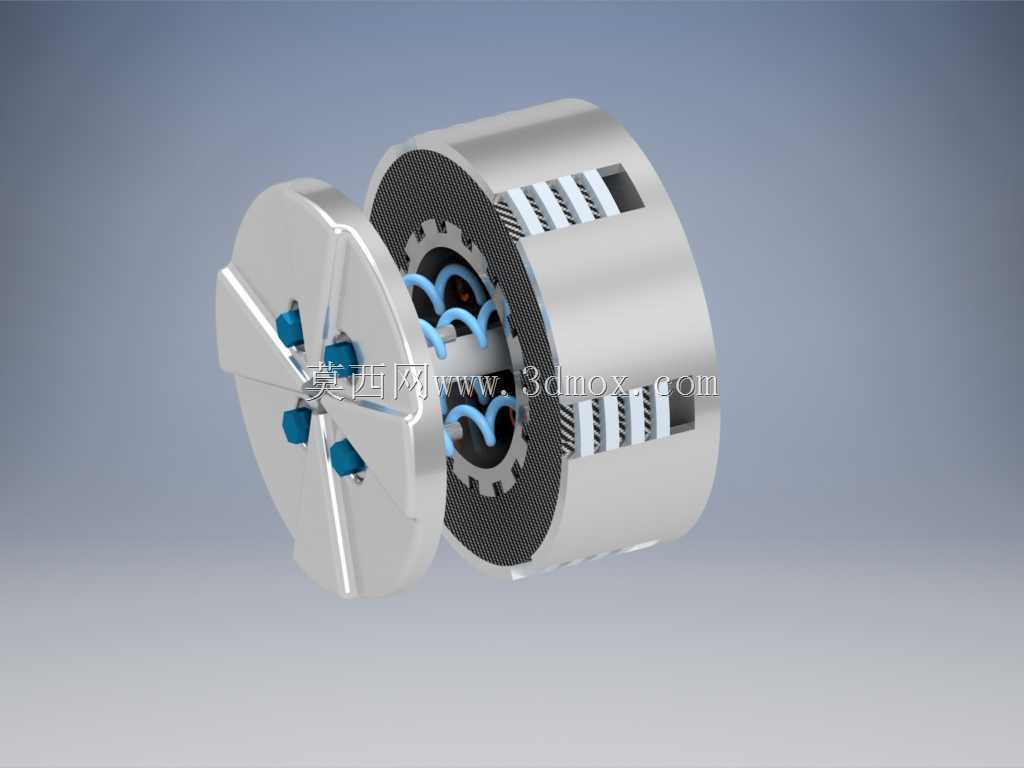

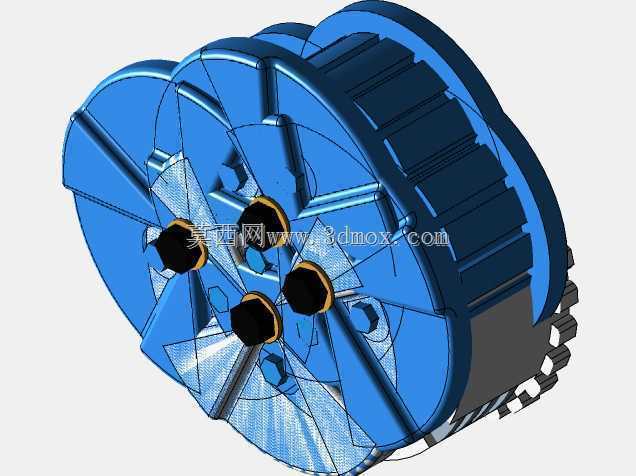

　　这款离合结构主要适配人力自行车的动力传递链路，日常骑行场景中，它承担着主动轴与从动轴之间动力接合、切断的核心作用，当骑行者需要切换传动比、临时中断动力输出或者滑行时，这套结构可以在不停止脚踏转动的前提下，切断牙盘侧与后轮花鼓侧的动力连接，避免后轮反向带动曲柄转动，提升滑行阶段的骑行顺畅度，也能在变速过程中减少链条、飞轮的啮合冲击，延长传动系统整体使用寿命。从结构设计逻辑来看，它采用多片摩擦式离合的核心构型，主动端与从动端采用同轴嵌套布局，主动盘侧设计有均匀分布的楔形卡合凸台，配合内置的螺旋压缩弹簧提供常态接合的压紧力，摩擦副采用交错叠放的钢质摩擦片与对偶钢片，既保证接合状态下足够的摩擦力矩传递，不会出现骑行发力时的打滑问题，

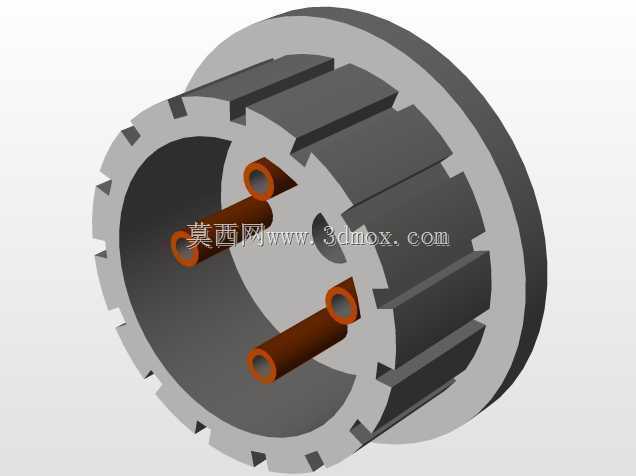

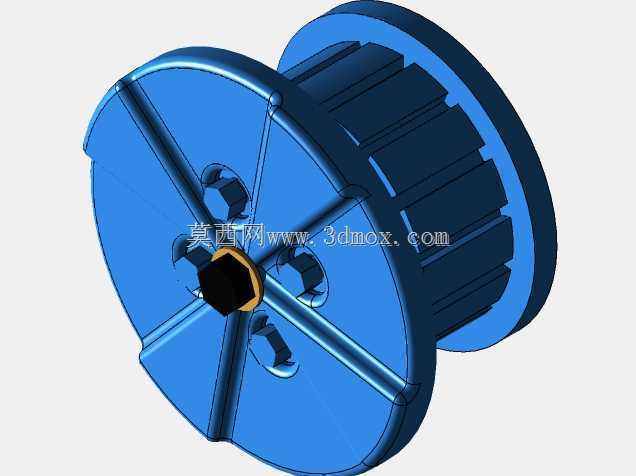

　　又能在分离动作时快速切断动力，响应延迟控制在极小范围内。外形尺寸方面，整体采用圆柱回转体构型，径向最大尺寸适配常规自行车中轴或者花鼓侧的安装空间，轴向长度控制在紧凑范围内，不会额外占用车架的安装间隙，安装边界上，主动端设计有标准的花键接口，可以直接匹配常规自行车的传动半轴，从动端预留法兰连接位，能够适配不同规格的链轮或者皮带轮安装需求，不需要对现有车架结构做额外改造即可完成适配。在功能特性上，这套离合结构的接合压力完全由内置弹簧提供，不需要额外的操纵机构提供持续压紧力，只需要在分离时施加轴向推力即可克服弹簧预紧力，推动摩擦片组分离，操纵力需求小，适配自行车拉线式操纵机构的出力范围，摩擦片表面设计有均匀分布的散热槽，

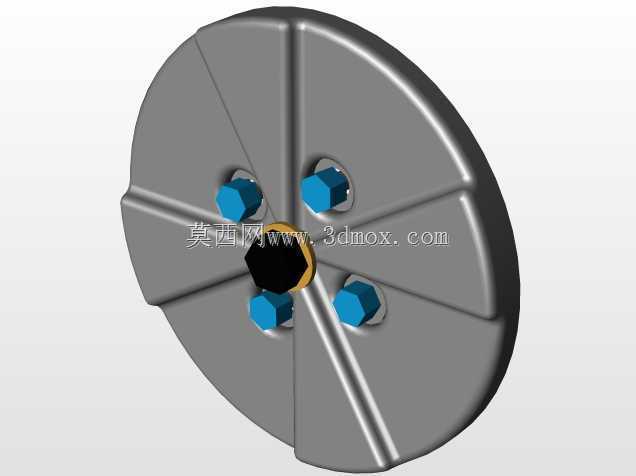

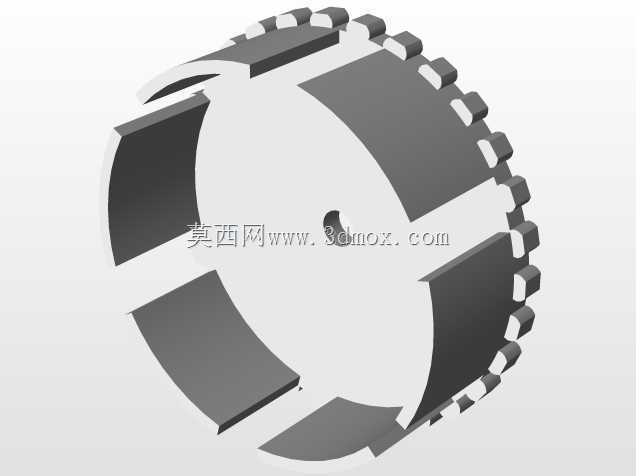

　　长时间半联动或者频繁接合分离时，能够快速导出摩擦产生的热量，避免摩擦片过热出现摩擦系数衰减，延长摩擦副的维护周期。设计过程中针对自行车骑行的实际工况做了针对性优化，考虑到骑行过程中可能出现的泥水、灰尘侵入问题，在离合结构的外圈设计有一体式的防尘壳体，壳体接缝处采用迷宫式密封结构，不需要额外加装橡胶密封圈即可阻挡外界杂质进入摩擦副区域，同时不会增加过多的转动阻力，适配自行车轻量化、低维护的使用需求。弹簧参数的选择经过多轮工况校核，预紧力既能够保证额定骑行力矩下的可靠接合，即使是爬坡发力的大扭矩工况也不会出现打滑，又不会导致分离时需要过大的操纵力，长时间骑行操纵也不会出现手部疲劳的问题。主动盘上的楔形凸台采用对称分布设计，

　　转动过程中受力均匀，不会出现偏磨导致的接合不平稳问题，摩擦片的厚度预留了足够的磨损余量，正常使用场景下可以覆盖整车全生命周期的使用需求，不需要频繁更换摩擦片。安装定位方面，两端的轴承位采用同轴度公差严格控制，保证转动过程中不会出现偏心抖动，降低高速滑行时的转动噪音和振动，提升骑行的质感。和传统的自行车棘轮离合结构相比，这套多片式离合结构的接合冲击更小，接合过程中没有棘轮结构的棘爪碰撞噪音，动力接合更加线性，不会出现起步或者恢复动力传递时的突兀闯动，同时能够传递的最大扭矩更高，也适配助力自行车的动力传递需求，不管是纯人力骑行还是电助力骑行场景，都能稳定完成动力的接合与切断动作。
