交流稳压器用同轴同步齿轮传动组件

　　这套同步齿轮传动组件，是交流稳压器调压执行机构里的核心传动部件，日常在接触式交流稳压器的调压驱动链路里承担转速匹配、扭矩传递、动作同步的核心作用，很多人在拆解老旧柱式稳压器的时候，会在调压碳刷的驱动转轴位置见到这类结构，它的核心作用是保证调压过程中多组碳刷架的移动速度完全一致，避免因为不同轴的传动差导致碳刷接触错位、调压输出电压偏差超差的问题。

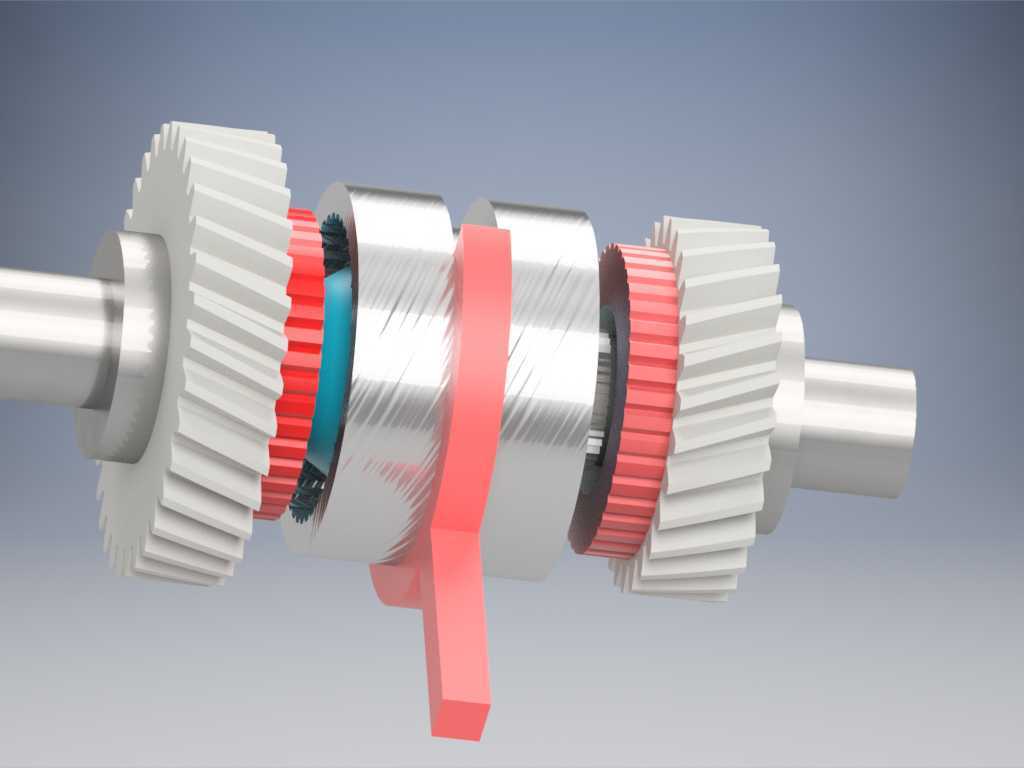

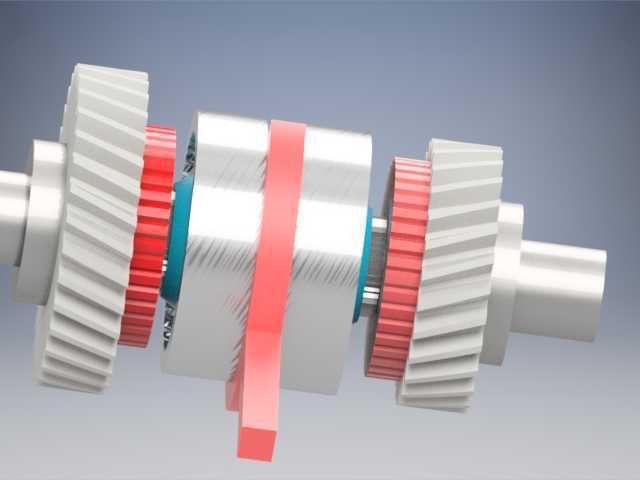

　　从结构设计逻辑来看，这套组件采用同轴串装的布局，整根主轴作为安装基准，不同模数、不同齿宽的齿轮沿轴向依次排布，中间搭配隔套、弹性缓冲环做轴向定位，其中大模数宽齿的主齿轮负责接入驱动端的输入扭矩，小模数的窄齿同步轮负责联动多组从动执行件，中间的红色拨叉结构是行程触发的联动件，当齿轮转动带动碳刷架走到调压行程端点时，拨叉会触发行程限位开关切断驱动电机电源，避免机构超行程卡滞损坏。

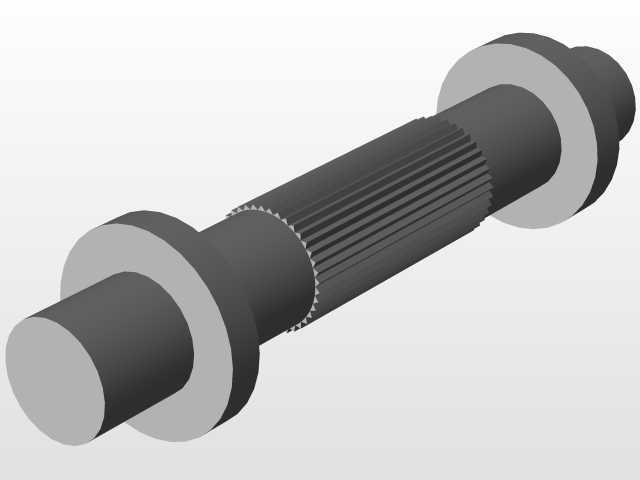

　　做这套结构的三维建模时，首先要锁定的是安装边界尺寸：主轴的轴径要匹配稳压器机箱内的轴承座安装孔公差，轴向总长度不能超出机箱内部的安装腔深度，两端轴伸的长度要刚好适配轴承内圈的配合宽度，不能出现轴伸过长顶到机箱侧壁、或是过短导致轴承压装不到位的问题。齿轮的齿顶圆直径要严格核算，转动过程中齿顶不能和机箱内部的走线槽、相邻的电气元件产生干涉，尤其是靠近调压线圈的一侧，齿轮外圆要和线圈骨架保持至少3mm的安全间隙，避免长期运行积累的金属磨屑掉落到线圈上造成绝缘故障。

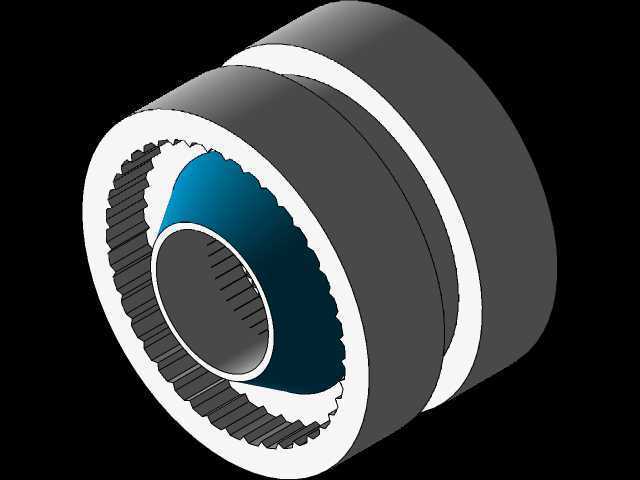

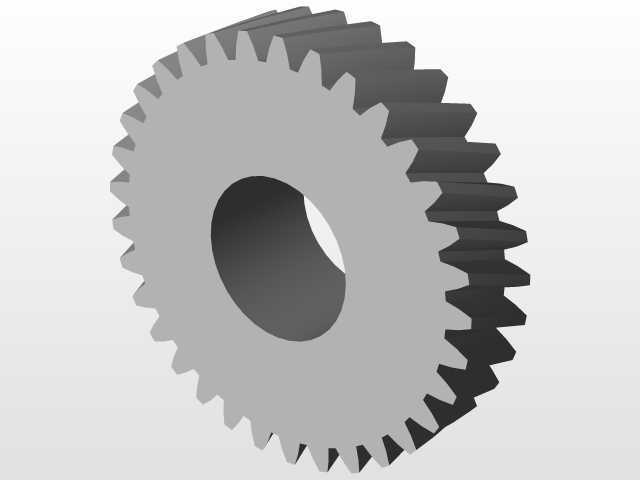

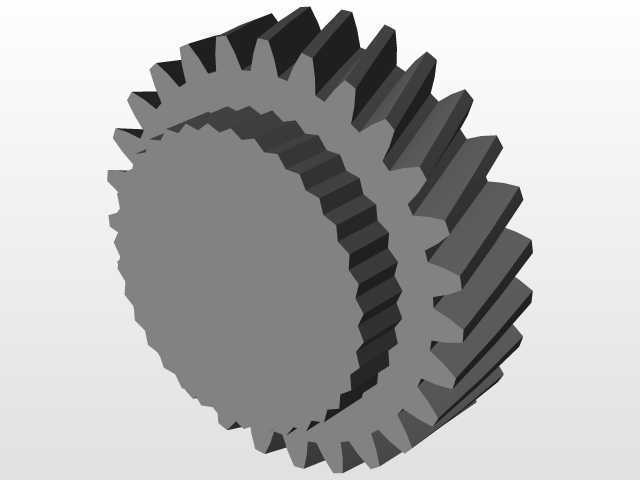

　　从功能特性上来说，这套齿轮组件的齿形采用渐开线圆柱直齿设计，没有选用斜齿是因为稳压器的调压驱动转速很低，每分钟仅几十转，直齿加工成本更低、装配调整更方便，而且不存在斜齿的轴向分力，能降低两端轴承的轴向负载，延长部件使用寿命。中间的弹性缓冲环采用耐磨工程塑料材质，夹在金属齿轮与隔套之间，一方面可以吸收齿轮正反转切换时的冲击，避免金属硬接触产生的异响和磨损，另一方面可以补偿轴向尺寸的加工公差，降低零件加工精度要求，控制整体生产成本。

　　实际选型替换的时候，要注意齿轮的传动比参数必须和原机的驱动电机转速、调压行程速度匹配，传动比过大会导致调压动作过慢，电网电压波动时输出电压调整滞后，稳压精度达不到要求；传动比过小则会导致碳刷移动速度过快，容易出现调压过冲、碳刷在调压线圈表面跳动拉弧的问题，烧坏线圈接触面。另外齿轮的啮合侧隙要控制在合理范围，侧隙过大会导致传动回程差大，调压定位不准，侧隙过小则会出现卡滞、转动阻力大，增加驱动电机的负载，严重时甚至会烧坏驱动电机。

　　建模过程中，齿轮的齿形参数要严格按照机械设计手册的渐开线方程生成，齿根圆角要做R0.3以上的过渡处理，避免热处理和长期受力时出现应力集中断齿的问题；轴上的键槽尺寸要和对应齿轮的键槽匹配，平键的配合公差选h9即可，不需要过高的配合精度，方便后期维护拆装；拨叉的安装位置要根据实际行程长度做轴向调整，建模时可以把拨叉的安装孔做成长圆孔设计，方便装配时微调触发位置，保证行程限位的准确性。

　　这类传动组件除了用在交流稳压器上，稍作参数调整也可以用在小型调压变压器、接触式调压器的驱动机构里，核心的设计逻辑都是通过同轴多齿轮的布局，实现单动力输入下的多节点同步动作输出，相比多轴分散传动的结构，同轴布局的安装空间更小，传动同步精度更高，装配工序更简单，非常适合小体积低压稳压设备的内部结构使用。在做结构验证的时候，要重点校核主轴的挠度，因为多组齿轮串装在轴上，受力点分布在不同轴向位置，要保证轴在最大扭矩负载下的变形量不超过0.05mm，避免齿轮啮合偏载导致齿面不均匀磨损，缩短部件的使用寿命。
