滑块式快速复位执行机构结构设计

　　该快速返回机构属于典型的急回运动执行组件，核心应用场景集中在需要缩短空回程耗时、提升作业节拍的自动化生产线工位，常见于小型冲压送料、工装夹具快速开合、轻载物料推送、电子元件裁切等对往复动作效率有明确要求的设备单元中，能够在保证工作行程平稳出力的前提下，将非作业的回程耗时压缩至工作行程的三分之一以内，有效减少设备空载运行的时间占比，提升整线的单位时间产出效率。

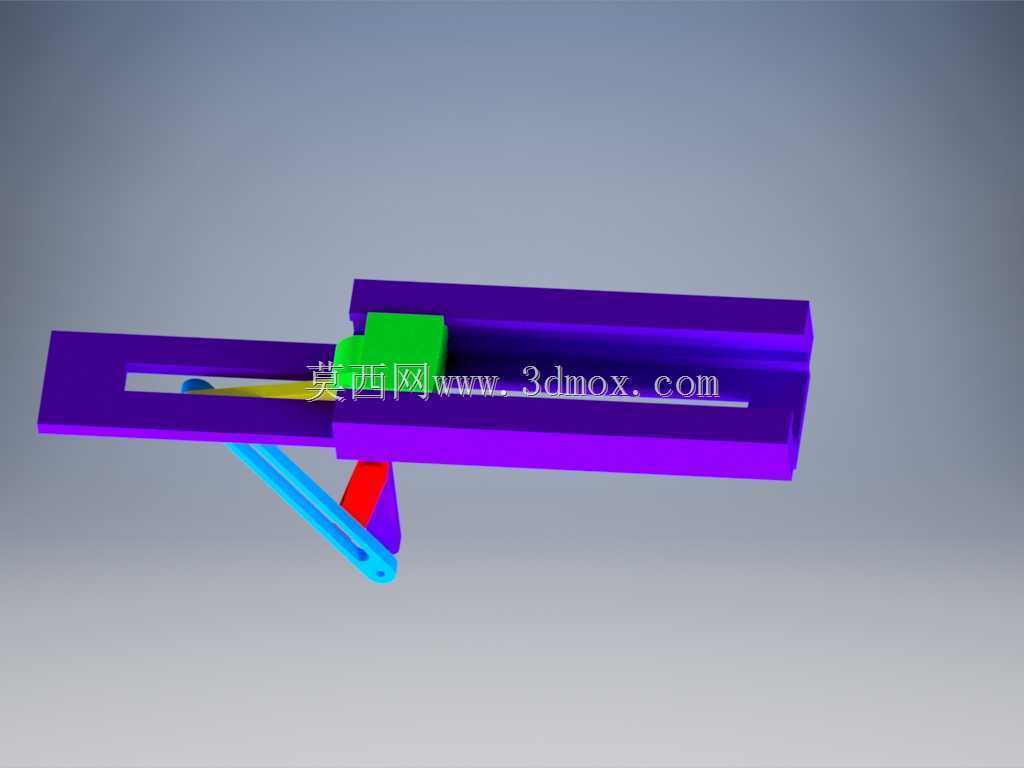

　　从实际功能特性来看，机构采用紫色长直导轨作为滑动承载基体，导轨内腔开设通长导向槽，为滑动块提供全程的运动约束，避免往复动作过程中出现偏载卡滞；绿色滑动块作为执行端的安装载体，可根据实际工位需求加装推头、夹爪、裁切刀头等作业附件，直接对接工位的作业动作输出。蓝色连杆组件与红色驱动摆臂构成机构的传动核心，驱动端接入旋转动力后，摆臂带动连杆做平面运动，利用连杆机构的极位夹角特性实现急回效果：工作行程阶段滑动块以较低的匀速沿导轨向前推进，保证作业过程的动作稳定性，避免冲击对加工件或工装造成损伤；当滑动块行进至行程端点完成作业动作后，机构进入回程阶段，此时连杆与摆臂的铰接点快速划过极位夹角对应的圆弧段，带动滑动块以远高于工作行程的速度快速退回初始位置，全程无额外的电控切换环节，纯机械结构即可实现稳定的速度差输出，无需依赖复杂的伺服调速程序，可靠性远高于电控调速的急回方案。

　　设计思路上，该机构优先考虑了轻载高速工况下的结构刚性与运动顺畅性，导轨采用槽型截面设计，滑动块与导轨的配合面预留了合理的间隙，既可以降低滑动过程的摩擦阻力，也能容纳一定的加工与装配误差，降低零件的加工精度要求，减少生产制造成本。连杆与摆臂、滑动块的铰接位置均采用销轴连接，铰接处预留润滑脂存储间隙，长期运行时可定期加注润滑脂降低铰接副的磨损，延长机构的整体使用寿命。驱动摆臂的长度与连杆的铰接点位经过运动学仿真优化，在保证急回系数满足工位节拍要求的前提下，尽可能减小机构运行过程中的振动，滑动块在行程两端的位置均设置有软质缓冲限位，避免高速回程时滑动块与导轨端面发生刚性碰撞，降低运行噪音的同时减少冲击对机构连接部位的松动影响。

　　从安装边界与尺寸适配角度来看，该机构整体呈长条形布局，导轨的安装基面为平面结构，可通过底部的沉头孔直接固定在设备的安装面板或者型材架上，安装时仅需要保证导轨的导向方向与执行动作的输出方向平行即可，无需复杂的对位调整。驱动端的输入轴垂直于导轨所在平面，可直接对接减速电机的输出轴，也可通过同步带、链轮等传动组件与设备的主动力轴连接，适配不同设备的动力布局需求。机构的整体横向宽度控制在较小范围内，可并排安装多组同类型机构实现多工位同步作业，相邻机构的安装间距仅需要预留出连杆摆动的空间即可，不会占用过多的设备安装空间，适合在紧凑型自动化设备中集成使用。滑动块的行程长度可通过调整摆臂的铰接偏心距进行调整，不需要更换导轨等核心零件，仅需要调整驱动销轴在摆臂滑槽内的固定位置，即可适配不同行程需求的工位，具备较强的通用适配能力，可覆盖多数轻载往复作业的工位需求。

　　在实际选型适配过程中，需要注意该机构的额定负载上限，由于连杆结构的受力特性，工作行程阶段滑动块的输出推力随摆臂角度变化存在小幅波动，选型时需要预留20%以上的推力余量，避免重载情况下连杆出现受力变形影响运动精度。导轨与滑动块的材质可根据使用环境选择，普通工况下采用工程塑料材质即可满足轻量化与低摩擦的需求，在有一定粉尘或者切削液的工况下，可更换为金属材质的导轨与滑动块，提升机构的环境耐受能力。铰接部位的销轴可采用不锈钢材质，避免长期运行出现锈蚀导致的动作卡滞，保证机构在长期连续运行状态下的动作稳定性。
