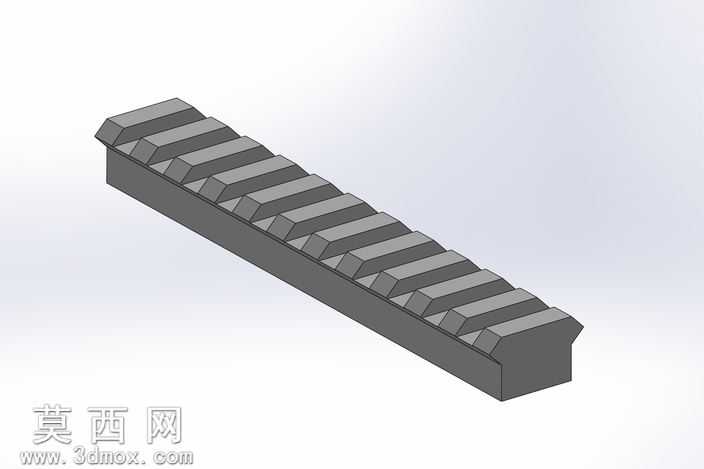

泛型Picatinny导轨槽配套安装基座

本模型为适配标准Picatinny导轨的泛型空白安装基座，采用SolidWorks进行全参数化三维建模，建模过程严格遵循皮卡汀尼导轨的通用尺寸规范，保证与标准导轨槽的装配兼容性。建模阶段首先绘制基座主体的拉伸轮廓，以长方体为基础基体，通过拉伸凸台命令生成基座的主体承载结构，随后在基座顶面逐次构建等距分布的导轨卡合齿结构，每个齿的倾角、齿距、齿高均参考标准4.7*11槽的配置参数进行约束，确保齿形与导轨槽的卡槽能够精准契合，避免装配时出现干涉或松动问题。模型两端做了斜切倒角处理，既消除了尖锐棱角带来的安全隐患，也优化了安装时的导向性，方便基座快速滑入导轨槽完成装配。材质配置上选用哑光硬质合金钢作为基础材质，在渲染环节调整了金属材质的粗糙度、反射率参数，还原金属配件的哑光磨砂质感，同时对齿形的棱边做了细微的圆角处理，模拟实际机加工后的边角钝化效果，提升模型的真实感。结构设计上采用一体化实心结构，保证基座的结构强度，能够承载安装在其上的各类附件的重量，整体无多余的镂空或装饰结构，完全以功能性为核心设计导向，预留了充足的顶面安装空间，可根据实际使用需求拓展安装不同的功能附件。建模过程中对所有装配配合面做了公差预留设计，保证实际生产加工后能够顺利完成与标准导轨的滑配安装，所有特征均采用参数化驱动，后续可根据不同的导轨规格快速调整齿距、基座长度等参数，生成适配不同尺寸导轨的衍生型号，整体模型结构简洁规整，特征树逻辑清晰，无冗余特征或错误几何，可直接用于工程出图、3D打印样件验证或者数控加工编程使用。
