乘用车多辐条轻量化铝合金轮辋结构设计

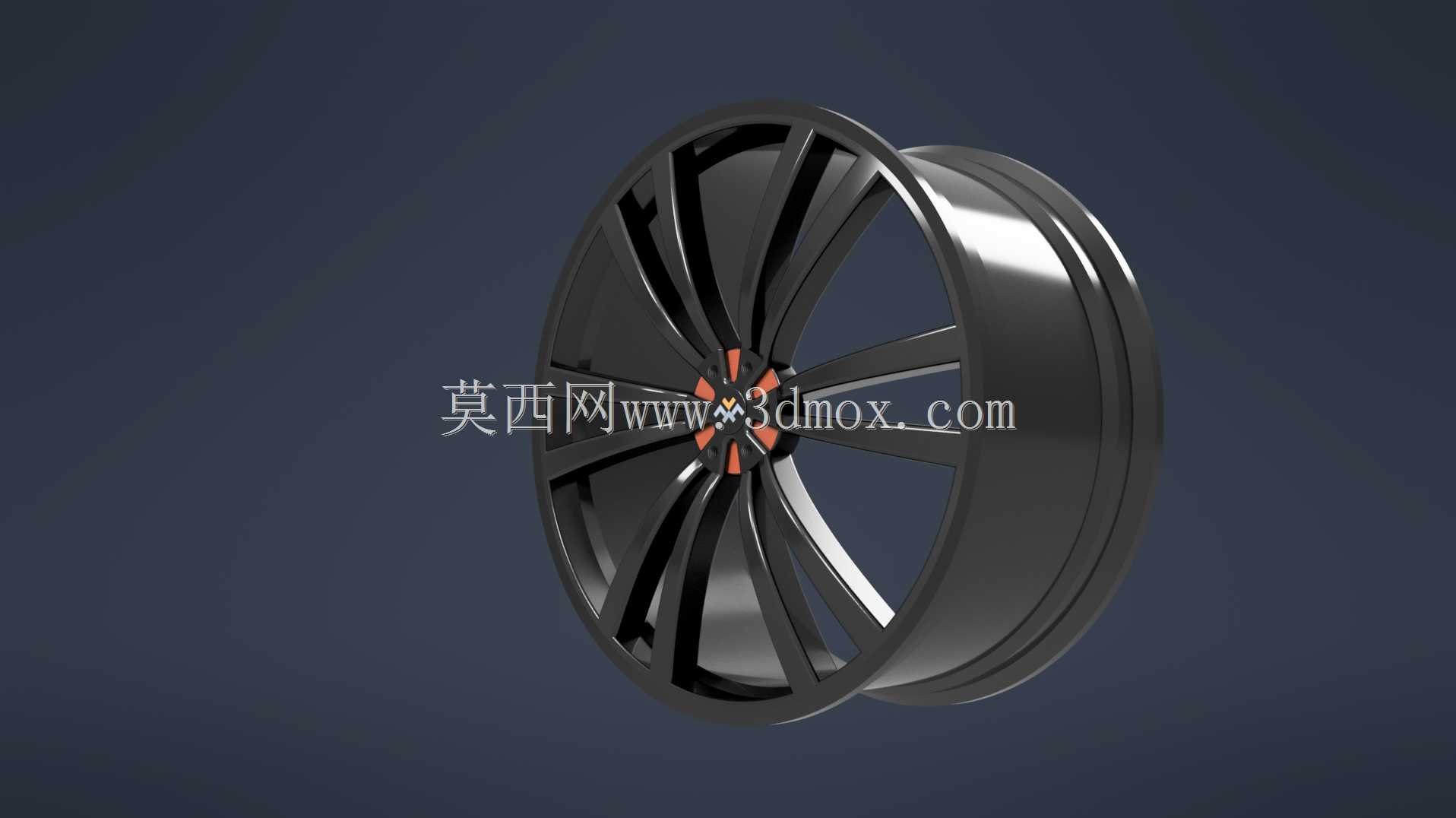

　　该轮辋结构面向乘用车辆行走系统开发，整体采用大直径轮圈搭配放射状多辐条的布局形式，可用于轿车、改装乘用车以及同规格底盘平台的车轮总成匹配。车轮作为车辆与地面之间的直接承载部件，既要承担整车静态载荷，又要在加速、制动、转向和过坎冲击下维持轮圈圆度与安装位置稳定，因此建模时不能只关注外观曲面，还需要把胎圈座、轮缘、中心孔、螺栓分布圆、气门嘴位置以及辐条与轮辋筒体的过渡区域统一纳入结构考虑。

　　从实际装车场景看，这类轮辋通常配合低压铸造或锻造铝合金毛坯制造，外侧通过机加工保证安装面和中心定位孔精度，外露表面可做车亮、喷涂或双色处理。模型中轮圈外轮廓采用深槽式结构，便于轮胎拆装；两侧轮缘给出连续翻边，用于约束轮胎胎圈，防止充气后轮胎侧向脱出。胎圈座区域需要保持规定直径和锥度，使轮胎在充气压力下能够贴合到位；若该区域圆角或直径处理不当，实车会出现慢漏气、动平衡异常或轮胎座合不充分等问题。

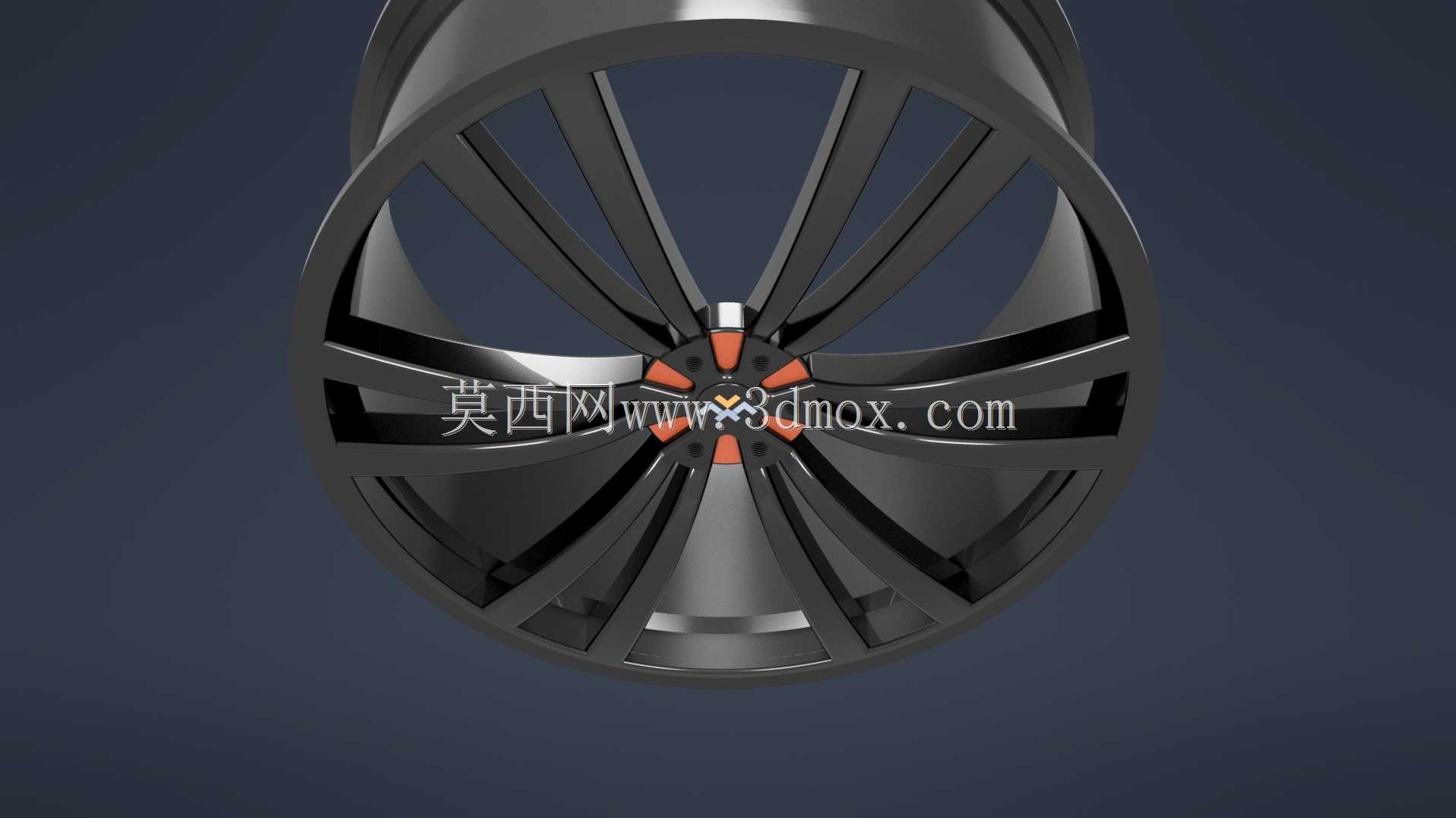

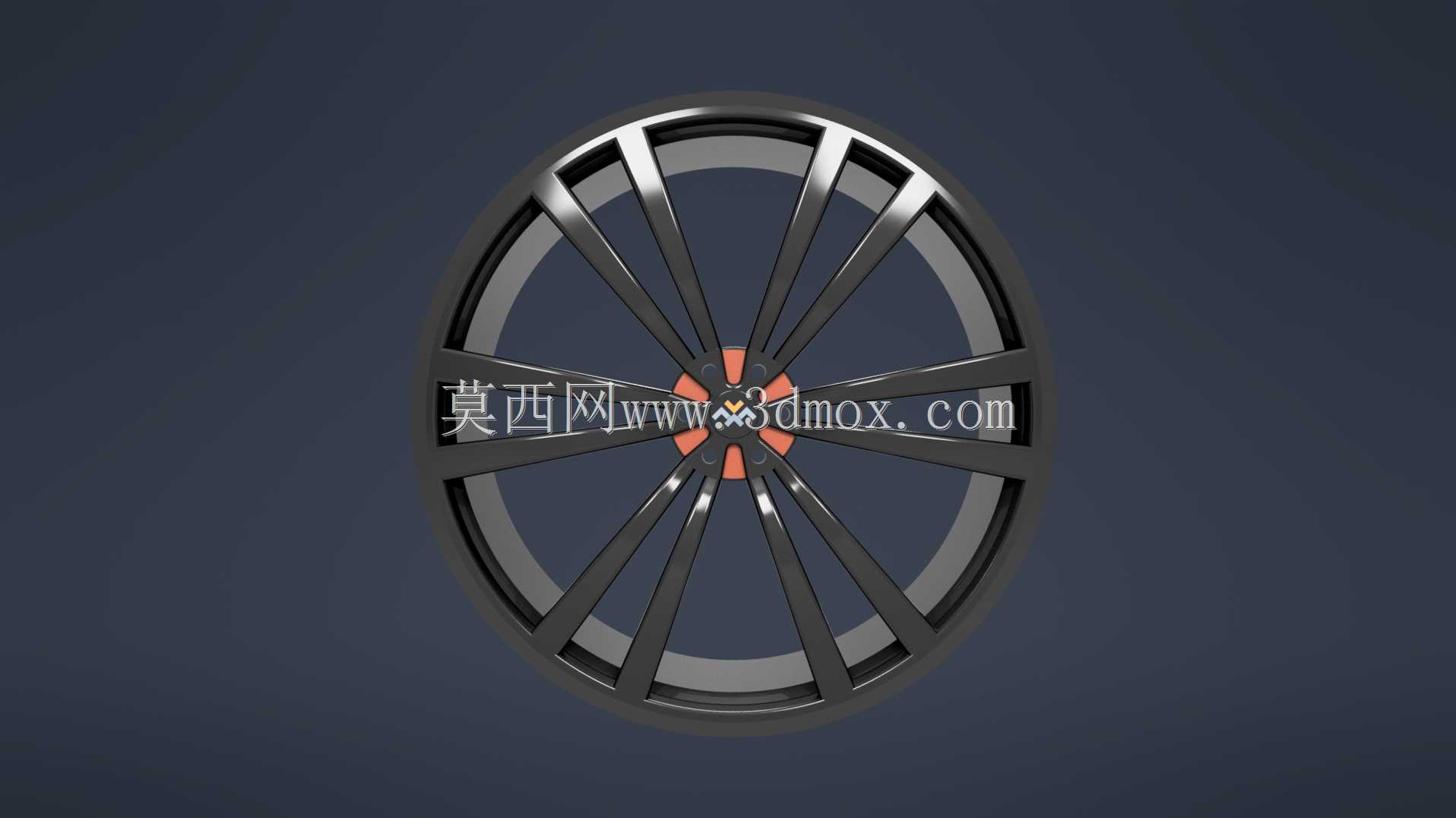

　　辐条采用细长分叉式放射布置，视觉上形成较强的运动感，同时在结构上把轮毂中心载荷传递到轮辋外圈。每组辐条从中心安装座向外逐渐展开，根部厚度较大，靠近轮圈处通过宽幅过渡与筒壁连接，这种处理有利于降低应力集中。中心区域设置轮毂法兰面，螺栓孔围绕中心孔按节圆均布，装配时依靠轮毂轴头完成径向定位，螺栓或螺母提供轴向夹紧力。建模时应保证中心孔与螺栓孔的相对位置、孔口倒角和安装面平面度，否则车轮装车后可能出现跳动、制动抖动或螺栓受力不均。

　　轮辋的外形尺寸需要围绕轮胎规格、制动包络和悬架转向边界确定。大直径轮圈虽然有利于布置大尺寸制动盘和卡钳，但轮辋内侧必须留出制动件旋转间隙，不能只按外造型收窄辐条空间。轮圈宽度决定轮胎安装宽度，偏距则影响轮心相对于安装面的位置，进一步关系到轮距、轮胎与翼子板间隙、转向极限位置以及悬架杆件运动空间。若偏距选择不合理，轮胎可能外蹭轮眉，或在内侧与减振器、下摆臂、卡钳发生干涉。

　　在三维设计过程中，可先建立轮胎外径、轮圈直径、轮圈宽度、中心孔、螺栓节圆、偏距和轮缘高度等关键基准，再围绕基准旋转生成轮辋筒体。轮辐部分适合采用草图驱动的阵列方式，先完成单组辐条的截面和拔模方向，再按螺栓孔数量进行圆周阵列，确保外观节奏与装配孔位一致。辐条背面应保留足够的材料厚度，并在与轮圈交接处设置圆滑过渡；正面窄、背面宽的变截面形式既能减轻质量，也能提高弯曲和冲击工况下的刚度。

　　通风散热是该结构不可忽视的功能。多辐条之间形成连续通道，车辆行驶时气流可从轮面外侧穿过辐条间隙到达制动盘区域，带走制动摩擦产生的热量。辐条开口方向和背面空腔会影响气流路径，设计时不宜为了追求封闭造型而完全阻断通风，尤其在频繁制动或山路工况下，制动盘热衰减与轮胎周边温度升高都会影响行驶安全。模型中辐条间空隙贯通，中心盖区域与螺栓安装区层次分明，能够兼顾散热、装饰和装配检修。

　　强度校核方面，轮辋需要重点关注三类工况：一是垂直冲击工况，模拟车辆通过坑洼或路肩时轮圈受到的瞬时载荷；二是弯曲疲劳工况，对应车辆长期转弯和轮毂弯矩作用；三是径向疲劳工况，反映轮胎气压和车辆重量循环作用下轮圈筒体的耐久表现。辐条根部、螺栓孔周围、轮缘转角和轮辋槽底圆角都是容易出现微裂纹的位置，结构处理时应避免尖锐棱边和截面突变。若用于轻量化开发，还应在非安装面进行减重凹坑设计，但不能削弱胎圈座和法兰承载带。

　　该模型对结构设计人员的价值在于完整呈现了外观轮辐、轮辋筒体、中心安装法兰和装饰细节之间的装配关系。进行整车匹配时，可将其放入转向节、制动盘、卡钳、悬架臂和轮胎断面组成的装配环境中，检查全行程干涉；进行工艺分析时，可依据拔模方向判断铸造可行性，并对机加工安装面、螺栓孔和气门嘴孔预留加工余量；进行改装方案评估时，也可通过调整偏距、轮缘宽度和辐条背面空腔，比较不同方案对轮距、制动间隙和整车姿态的影响。整体结构在造型表达与工程边界之间保持了较好的平衡，适合作为乘用车车轮结构设计、改装轮毂方案校核以及行走系统三维教学参考。
