四缸发动机排气歧管总成结构设计

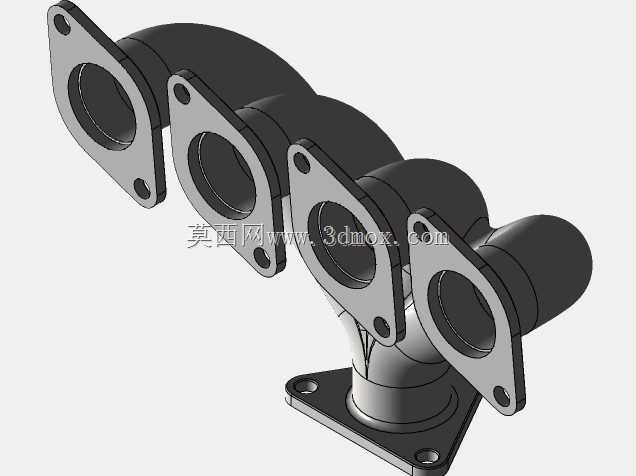

　　这套排气歧管结构面向直列四缸内燃机组的排气侧布置需求，核心作用是把四个气缸燃烧后排出的高温废气分别从缸盖排气道口引出，逐步汇流后统一送入下游排气总管、三元催化器段，是发动机排气系统最靠近缸体的核心管路部件。从整机布置边界来看，歧管整体贴靠缸盖排气侧立面排布，四个进气接口沿缸体长度方向一字排开，每个接口都采用带双安装孔的菱形法兰结构，法兰密封面与缸盖排气道口端面完全贴合，装配时通过螺栓穿过法兰孔锁紧在缸盖对应的螺纹孔位上，法兰面与缸盖之间需加装耐高温密封垫片，避免高温高压废气从接合面泄漏，同时阻隔排气热量直接传导至缸盖侧周边附件。

　　管路走向设计上，四根支管并没有采用等长直连的生硬布局，而是顺着缸体外侧的可用空间做平滑弯转，每根支管的弯曲弧度都经过避让校核：既不会和缸盖上的气门室罩、火花塞安装位、喷油器线束、冷却水管路发生运动干涉，也给歧管外侧的隔热罩安装、发动机舱内周边的转向管路、空调管路预留出足够的安全间隙。四根支管逐步向下方的汇流腔收拢，最终在歧管底部设置总输出法兰，这个法兰面用于对接下游排气前管或者催化器入口法兰，底部法兰同样预留了对称的螺栓安装孔，保证对接后的管路同轴度，避免排气气流在汇流出口处出现突然截流。

　　从实际工况功能角度考量，歧管内部流道全程做顺滑过渡处理，支管汇入总管的位置没有突兀的直角台阶，目的是降低各个气缸排气过程中的气流阻力，减少各缸之间的排气干涉——四缸发动机的点火顺序为1-3-4-2，相邻点火气缸的排气脉冲不会在歧管内部形成互相顶撞的紊流，既可以保证排气顺畅度，也能为后续的排气回压调校、废气涡轮增压器的脉冲驱动提供稳定的气流条件。壁厚设计上兼顾了铸造工艺可行性和高温结构强度，整体采用一体铸造成型的结构逻辑，弯管段的壁厚均匀过渡，法兰位置做局部加厚处理：一方面法兰需要承受螺栓锁紧的预紧力，长期在冷热交替工况下不能出现翘曲变形，保证密封面的平面度始终符合装配要求；另一方面加厚的法兰结构也能分散缸体传递过来的振动，避免螺栓连接位置出现应力集中开裂。

　　安装边界校核阶段需要重点核对几个尺寸链：第一是四个进气法兰的中心孔距，必须和缸盖排气道口的孔距完全一致，法兰上的两个安装孔相对中心气道的位置度公差要控制在装配允许范围内，否则装机时会出现螺栓无法穿入、密封面压合不严的问题；第二是歧管整体的外轮廓高度和宽度，要确认在发动机整机吊入发动机舱之后，歧管最外侧表面和舱内钣金、冷却风扇、发电机等附件之间保留足够的热膨胀间隙，因为发动机工作时歧管表面温度可达数百度，受热后会产生微量伸长，预留间隙可以避免热态下零件互相挤压；第三是底部出口法兰的朝向和对接尺寸，要和下游排气系统的入口坐标完全匹配，不能出现装机后管路强行掰动对位的情况，防止装配应力长期作用在法兰接合面导致漏气。

　　结构细节上，每个支管和法兰的衔接位置都做了圆弧过渡补强，没有出现尖角应力集中区域，这是因为歧管长期承受排气的高频脉动冲击，同时发动机运行过程中整机振动会持续传递到歧管本体，过渡圆角可以大幅降低疲劳裂纹产生的概率。法兰的密封面平面度要求较高，加工后不能有明显的划痕、凹坑，保证密封垫片可以被均匀压紧。整个歧管的造型既满足了排气导流的核心功能，也完全适配四缸发动机舱的紧凑布置空间，没有多余的冗余结构，所有轮廓面都服务于气流走向、安装避让和结构强度三大核心设计目标。
