桌面可调直流稳压电源外壳结构

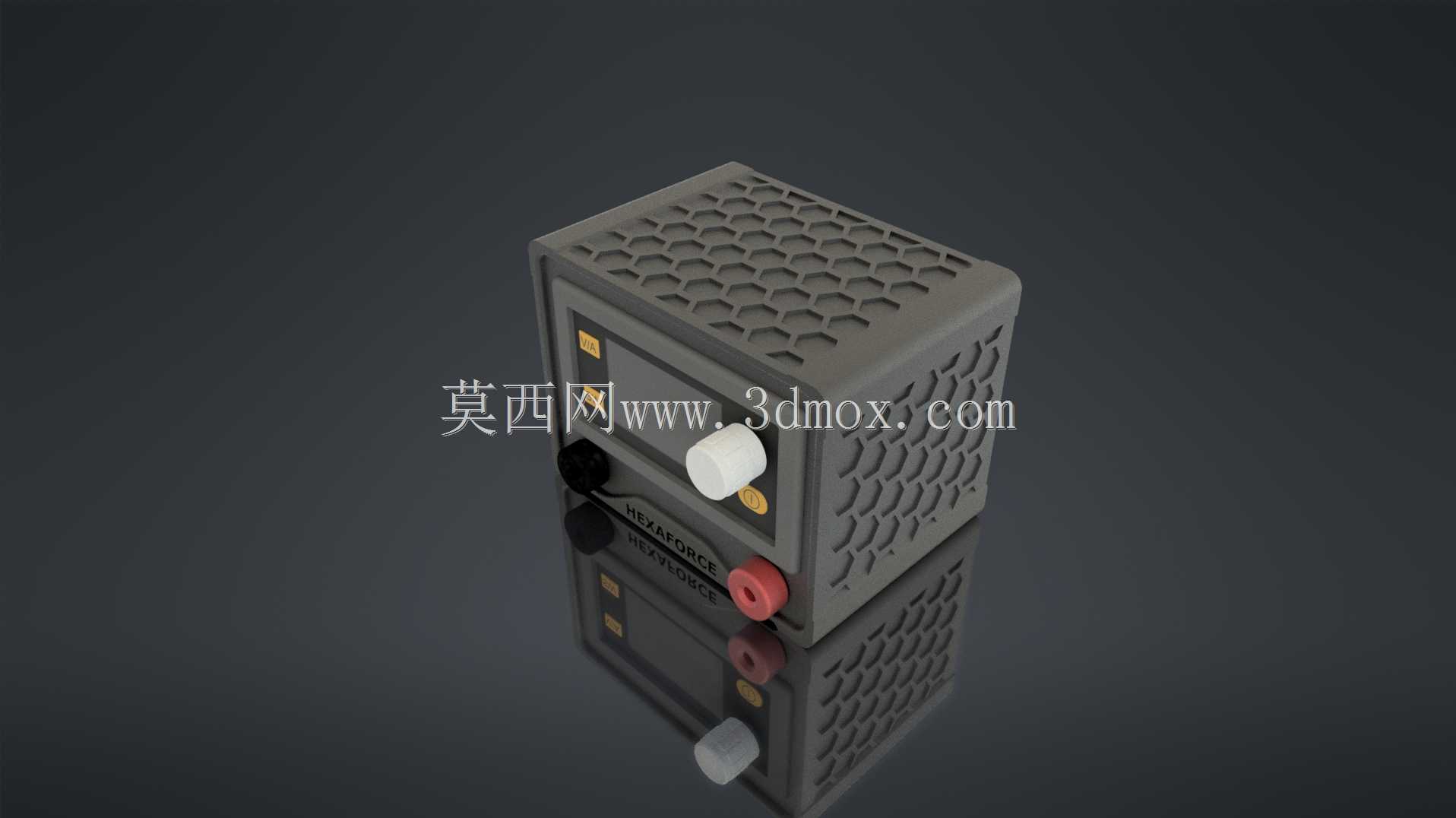

　　这套三维结构围绕小型桌面直流稳压测试电源展开，整机采用近似立方体的紧凑箱体布局，适合放置在电子实验台、维修工位、教学实验室以及小型产线调试区域。设备正面集中布置显示窗口、调节旋钮、电源开关和输出接线端子，使用者坐在工位前即可完成电压设定、输出启停和负载接线，操作路径短，面板信息读取直接。

　　从实际用途看，该类电源主要承担低压直流供电任务，可用于电路板上电检测、传感器调试、小型执行器试运行、电子元件老化验证以及学生实验。前面板左侧预留显示区域，用于呈现输出电压、电流或工作状态；中部大尺寸旋钮承担连续调节功能，旋钮直径较大，手指旋转时阻尼反馈容易控制，便于细调输出值；下方红黑端子区分正负极，接线柱外露长度适中，能够夹持香蕉插头或裸线端头，减少反接和松脱风险。

　　箱体设计的重点在于散热与内部空间分配。顶面和侧面采用蜂窝状通风孔阵列，孔格连续分布，既形成较大的通风面积，又保留外壳板材的整体刚度。热风可从上部和侧部自然散出，避免内部功率器件、整流模块和控制板在长时间带载时积热。孔位并非简单装饰，建模时需要兼顾开孔边界到内部元件的安全距离，防止异物触碰带电体，同时保证外壳壁厚均匀，便于后续通过钣金折弯、塑料注塑或3D打印进行样件验证。

　　外壳边角做了钝化处理，整体线条偏方正，但棱边没有尖锐突出，适合桌面频繁移动。前面板元件按功能分区：显示区靠上，便于站立或坐姿观察；调节区居中，手部操作时不会遮挡显示；接线区靠下，导线从台面接入后自然下垂，减少线体拉扯。面板上的开孔位置需要与内部支架、电路板固定柱和端子座一一对应，若旋钮轴高、端子螺纹长度或显示窗口厚度发生变化，前面板与内部安装板之间的层级关系也要同步调整。

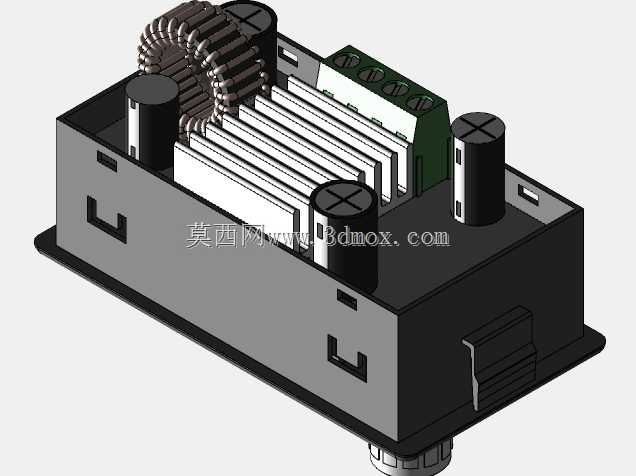

　　内部结构可按功率回路和控制回路分层布置。靠近后部和通风面的位置适合放置发热较大的功率器件，利用箱体开孔形成自然对流；前面板后方布置控制板、显示板和调节元件，缩短面板控件到控制板的连线距离；底部可设置平整安装面或防滑脚垫，保证设备在插拔接线端子时不滑移。箱体四周的壁厚、内部筋位和螺丝柱需要共同承担抗扭作用，尤其在旋钮反复旋转、接线柱拧紧时，前面板不能出现明显变形。

　　安装边界方面，模型需要重点控制箱体外形包络、面板元件突出高度和背部接线空间。桌面使用时，设备后方应预留线缆弯曲和通风距离，两侧蜂窝孔不宜被工具、物料或书本贴死；底部脚垫会抬升整机，有利于下方空气流动；前面板端子前方需留出插接线和手拧空间，避免电源紧贴墙面放置。若将该电源纳入实验台集成方案，还要核对整机宽度、深度、高度与台架隔板的关系，保证散热孔不被遮挡、维护时可拆盖板、面板控件不与相邻设备干涉。

　　建模过程中，蜂窝孔阵列适合采用参数化方式控制孔径、孔距、边距和排布范围，这样在调整箱体尺寸或散热需求时，可以快速重建通风区域。前面板开孔则应按照实物器件的安装尺寸建立约束，显示窗口、旋钮轴孔、开关孔和端子孔的相对位置一旦确定，就能输出给加工环节进行开孔。外壳分件还需考虑装配顺序：内部元件先固定到底板或内支架，再扣合外罩，最后安装面板紧固件；若采用打印件，螺丝柱、卡扣和壁厚应满足成型和反复拆装要求。

　　整体来看，该结构不是单纯的外观壳体，而是把散热通风、面板人机操作、内部器件固定、接线安全和桌面摆放边界整合在一个小型箱体中。对结构设计人员而言，后续可在此基础上扩展不同功率等级、增加风扇位、调整端子形式或更换显示模块；对设备选型和实验台搭建人员而言，该模型也能直观核对电源占用空间、操作面高度以及周边维护距离。
