5V直插压电式有源蜂鸣器结构设计

　　在消费电子、工业控制板卡、小型智能设备的PCB板级设计中，压电蜂鸣器是最常用的声光提示类分立器件，这款5V规格的直插压电蜂鸣器，是针对低压直流供电场景优化的成熟结构方案，建模过程完全还原量产器件的实际装配边界与外形特征，可直接用于PCB布局干涉检查、整机结构装配仿真、产品BOM可视化展示等工程环节。

　　从实际应用场景来看，这类蜂鸣器的覆盖范围极广，小到家用智能插座的按键反馈、儿童玩具的音效输出，大到工业控制柜的故障报警、充电桩的操作提示、小型家电的运行状态提醒，只要是需要简单音频提示、不需要高保真音质的板载安装场景，都能见到同结构产品的身影。不同于电磁式蜂鸣器的结构原理，压电式蜂鸣器依靠压电陶瓷片的逆压电效应实现发声，整体结构没有复杂的线圈与磁路组件，因此整体厚度与重量控制更有优势，同时功耗更低，非常适合电池供电的低功耗便携设备使用。

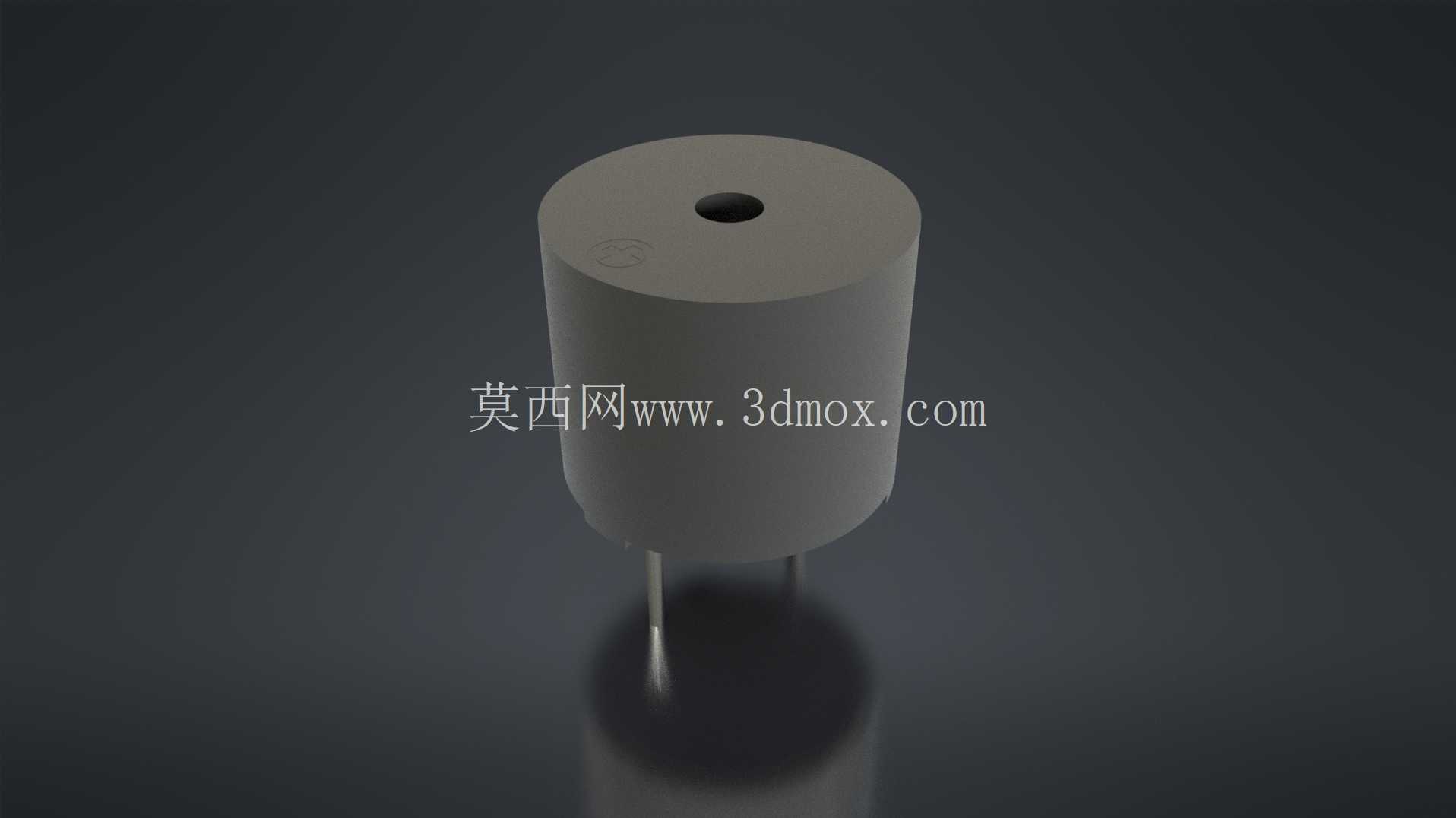

　　这款模型还原的蜂鸣器采用圆柱型主体结构，顶部中心开设直径1mm左右的出声孔，用于内部压电振子振动时的声波传导，避免密闭腔体对声压级造成衰减。主体外壳采用阻燃PBT材质注塑成型，表面做哑光磨砂处理，外壳侧壁厚度均匀控制在0.8mm，既保证足够的结构强度，在波峰焊过程中不会因为高温出现形变，也能控制整体外形尺寸不会过大，适配高密度PCB的布局要求。主体底部伸出两根直径0.5mm的直插引脚，引脚中心距为7.6mm，完全符合通用直插元件的引脚间距规范，可直接匹配标准2.54mm间距的PCB焊盘设计，不需要额外定制焊盘封装，降低PCB设计的重复工作量。引脚材质采用镀锡铜包钢线，既有足够的刚性保证插件时不会弯折，也具备优秀的可焊性，能够耐受260摄氏度、持续5秒的波峰焊温度，不会出现引脚氧化、虚焊等生产问题。

　　从设计思路上，建模时优先保证安装边界的尺寸准确性，因为对于板级元件来说，结构工程师最关注的就是元件与周边器件的干涉问题，比如蜂鸣器安装位置周边是否有电解电容、接插件等较高的元件，是否会与设备外壳的内壁发生碰撞，出声孔位置是否被外壳结构遮挡导致声压下降。因此模型严格还原了产品的最大外形轮廓：主体圆柱直径12mm，整体高度（不含引脚）9.5mm，引脚伸出主体底部的长度为3.2mm，这些尺寸都是实际选型、布局时需要重点核对的安装参数。同时模型也还原了引脚的位置公差，实际量产中引脚的位置度公差控制在0.1mm以内，建模时将引脚与主体的同轴度、平行度都按照量产公差要求做了约束，避免仿真装配时出现引脚与焊盘错位的问题。

　　在功能特性层面，这款5V压电蜂鸣器属于有源驱动类型，内部集成了简单的振荡电路，只需要给引脚通入额定的5V直流电压，就可以直接发出固定频率的提示音，不需要外部额外提供振荡信号，对主控芯片的IO口资源占用极低，只需要一个普通IO口通过三极管驱动就可以实现控制，非常适合IO资源紧张的小型单片机项目使用。模型在结构上也预留了内部振荡电路的腔体空间，主体内部的腔体分为上下两部分，上部是压电陶瓷振子的安装腔，下部是振荡电路板的容纳腔，两个腔体之间通过隔层分开，避免焊接时的助焊剂蒸汽进入振子腔影响发声效果。出声孔的位置开设在顶部中心，也是为了让声波能够垂直向上传导，当设备外壳在蜂鸣器对应位置开设出声孔时，声压损失最小，实际测试中这种结构的声压级可以达到85分贝以上，在1米范围内的提示音足够清晰，完全满足常规设备的报警提示需求。

　　很多结构工程师在做PCB布局时，容易忽略蜂鸣器的安装高度问题，比如在设计薄型遥控器、智能开关这类对整机厚度有严格要求的产品时，如果蜂鸣器的高度选型错误，就会导致外壳无法装配，或者按键行程被干涉，这款模型的高度尺寸完全按照量产规格书的标称值制作，导入装配体后可以直接测量外壳内壁到PCB板面的距离，快速判断选型是否合适。另外，直插式的安装方式相比贴片式蜂鸣器，焊接可靠性更高，在有轻微振动的使用场景下，比如车载附属设备、小型电动工具上，不容易出现贴片元件常见的掉件、虚焊问题，这也是很多工业类产品仍然优先选用直插蜂鸣器的核心原因。建模时也考虑了生产装配的工艺性，主体底部的引脚根部做了轻微的凸台定位结构，插件时可以让蜂鸣器的底部与PCB板面保持0.3mm左右的间隙，避免焊接时元件底部与PCB之间积存助焊剂，也方便清洗板卡时的液体流出，减少生产环节的工艺隐患。

　　不同于复杂的传动类机械结构，这类小型电子元件的三维建模核心不在于曲面复杂度，而在于尺寸精度与装配边界的准确性，一个尺寸准确的蜂鸣器模型，能够帮助结构工程师在设计阶段就规避掉很多后期试产才会发现的干涉问题，减少打样修改的次数，缩短整个产品的开发周期。比如在设计一款手持测温仪的时候，前期导入准确的蜂鸣器模型，就可以提前调整蜂鸣器的安装位置，避开内部的电池仓与传感器支架，同时在外壳上对应位置开出声孔，不需要等到第一次打样后才发现蜂鸣器被电池挡住、出声孔位置偏移这类问题。另外，在做产品的爆炸图、装配工艺文件时，准确的元件模型也能让可视化效果更贴近真实量产状态，方便生产线上的作业人员理解装配要求。
