5mm直插式红色发光二极管结构设计

　　日常做设备面板状态指示、小型控制回路信号提示的时候，最常用的就是这类5mm直插红光LED，这次建模的时候特意把实际生产装配里容易忽略的细节都还原了，没有做过度简化的理想化模型。先从安装边界说起，很多新手画PCB或者面板开孔的时候容易卡壳，这个灯珠的环氧封装头部是标准的5mm直径圆柱加半球形聚光顶，圆柱段长度控制在6.2mm左右，半球顶部到圆柱段底面的总封装高度是8.7mm，面板开孔只要做5.1-5.2mm的通孔就能顺利穿入，不会出现卡滞或者间隙过大晃荡的问题，要是加灯座的话，灯座的内孔公差按H7做就刚好匹配。两根引脚的间距是标准2.54mm，刚好适配通用万用板、标准PCB焊盘间距，引脚直径0.5mm，伸出环氧封装底部的长度是15mm，做波峰焊或者手工焊的时候，预留的焊盘直径做1.2mm就足够，引脚伸出PCB背面的长度控制在2-3mm，剪脚后不会和相邻元件干涉，长脚为正极短脚为负极的极性特征也在模型里做了区分，避免装配的时候插反。

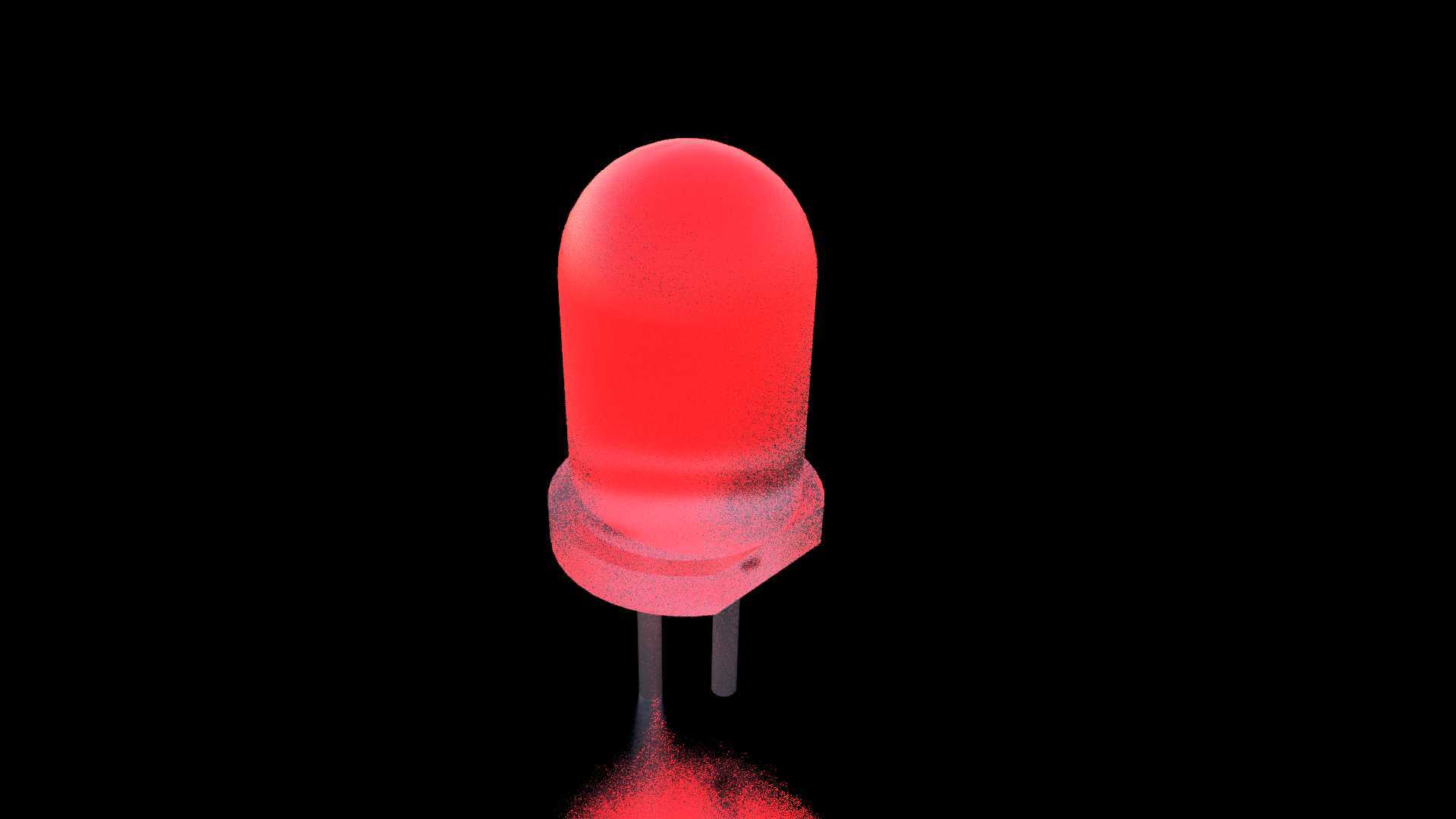

　　设计建模的时候，首先考虑的是环氧封装的光学特性，头部的半球面不是随便做的圆弧，是按照聚光需求算的曲率，半强度角大概在20度左右，做远距离状态指示的时候不会出现光线发散太严重看不清的问题，环氧封装里混了红色散射剂，所以点亮的时候整个头部都会均匀发红光，不会出现只有顶部亮、侧面发暗的情况，这部分建模的时候给封装材质加了轻微的半透明散射属性，渲染出来的效果和实际元件点亮的质感一致。然后是内部的支架结构，很多模型会把内部省略，但实际做热仿真或者结构干涉检查的时候，内部的阴极支架是带反射杯的，反射杯的直径2mm，深度0.8mm，刚好把LED芯片固定在杯底，这个结构一方面是把芯片侧面发出的光线反射到正面出光，提升出光效率，另一方面是固定芯片、连接引脚，建模的时候把反射杯的弧度、支架和引脚的连接段都做了还原，没有直接用两根直杆代替引脚，避免做装配仿真的时候出现结构错误。

　　实际应用场景里，这种5mm红光是通用性最强的指示元件，不管是工业控制柜的电源指示灯、设备故障报警灯，还是小家电的工作状态提示、玩具的发光部件，甚至是户外标识牌的点状光源，都能用到，它的工作电压在1.8-2.2V，工作电流20mA以内，搭配合适的限流电阻就能直接在低压回路里使用，安装的时候除了面板直插，还可以搭配对应的5mm灯座做可拆卸安装，后期维护更换不用拆焊PCB，直接从面板前面就能把灯珠拔出来替换。建模的时候特意把环氧封装和引脚的结合处做了0.3mm的圆角过渡，实际生产中这个位置是环氧注模的结合缝，要是做直角的话，装配的时候插灯座很容易刮伤灯座内壁，甚至出现环氧崩边的问题，圆角过渡也能提升封装的机械强度，引脚受到侧向力的时候不会轻易从封装里脱出。另外引脚的根部做了1mm长的加粗定位段，直径0.6mm，插装的时候这个段刚好卡在PCB表面，能控制灯珠伸出PCB的高度，不会出现插得过深导致封装底部贴到PCB上，影响焊接时的散热，也不会插得过浅导致焊盘吃锡不足。

　　做结构干涉检查的时候要注意，要是在LED后面加遮光套或者导光柱，导光柱的入射端要和LED半球顶部留0.1-0.2mm的间隙，不要直接顶死，不然长期受热膨胀可能会把环氧顶裂，遮光套的内孔做5.3mm就足够，不要太紧凑，避免和封装外壁摩擦刮花环氧表面，影响出光均匀度。这个模型的所有尺寸都是按照行业通用的量产规格做的，没有做自定义的非标尺寸，不管是做PCB布局的3D预览、设备面板的装配仿真，还是做产品宣传的渲染图，都能直接调用，不用再反复调整尺寸匹配实际元件。
