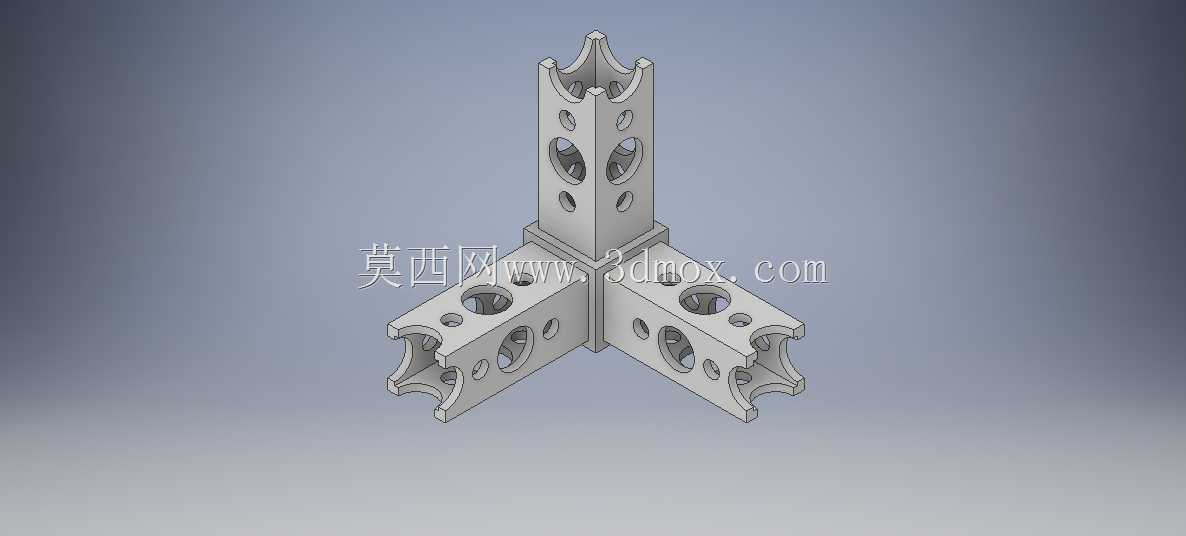

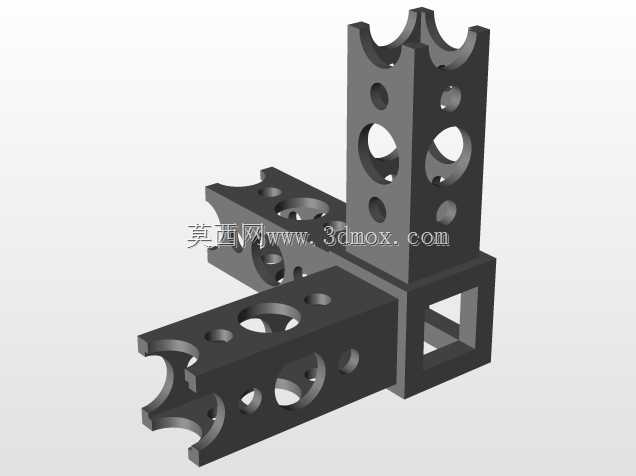

TETRIX三向正交光束连接支座

　　这套三向光束连接支座是面向TETRIX PRIME搭建体系开发的空间正交节点构件，核心作用是在三维框架搭建场景中，同时对接三根沿X、Y、Z三个互相垂直方向延伸的槽型光束，把平面桁架的搭建能力直接拓展到立体空间。在教学机器人实训台、竞赛机器人底盘框架、轻量化检测工装支架、桌面自动化设备的外围防护架这类场景里，普通两通直角件只能完成同一平面内的杆件拼接，遇到需要在角落位置同时承接竖向支撑、前后纵梁、左右横梁的节点时，往往要叠装两到三个独立连接件，不仅堆叠位置容易出现装配公差累积，螺栓锁紧后不同零件的结合面还会出现微滑移，框架受侧向载荷时节点处最先出现松动。这款一体成型的三向节点把三个方向的对接接口整合在同一个基体上，

　　从根源上消除了多件叠装带来的定位偏差。

从结构细节来看，构件三个方向的对接端都沿用了TETRIX体系标准光束的卡槽轮廓，端部开出和型材截面匹配的弧形卡口，杆件推入后卡槽侧壁可以约束型材的上下、左右四个自由度，不会出现绕杆件轴线转动的问题。基体的三个立面都加工了多组镂空孔位，这些孔位并非单纯减重：沿杆件轴向排布的圆孔对应标准紧固件的穿装位置，锁紧螺栓可以穿过孔位直接压合在光束的安装槽面上，大尺寸的异形镂空则在保证基体刚性的前提下去掉了非承载区域的多余材料，让整个节点的自重控制在很低的水平，不会给移动机器人框架增加额外负载。节点三个臂的交汇处做了加厚加强处理，转角位置设置了三角加强筋，

　　当框架承受竖向压载或者侧向冲击时，应力会顺着臂身传递到中心加厚区，不会在臂和主体衔接的直角位置出现应力集中断裂。

建模过程中首先要锁定三个方向接口的同轴度和垂直度：三个对接臂的轴线必须严格交于空间原点，任意两轴之间的夹角偏差要控制在0.5度以内，否则三根光束拼装后会出现整架扭曲，后续安装面板、轮组、执行器时孔位会全部错位。接口的卡槽尺寸要和标准光束的外轮廓做间隙配合，卡口的开口宽度预留0.1到0.2毫米的装配间隙，既可以让杆件顺利推入，又不会出现旷量；端部的弧形卡位要完全贴合光束端部的圆弧轮廓，装配后杆件端面和节点内部的定位面完全贴死，轴向不会出现窜动。安装边界方面，

　　节点每个方向的臂长都设计为刚好覆盖光束端部的连接区域，不会过度伸入型材内部占用光束上的安装孔位，三个方向预留的锁紧孔位置和TETRIX标准紧固件的规格完全匹配，不需要额外打孔或者改装杆件。

实际使用时，这个节点可以直接用在立方体框架的八个顶角位置，一根竖向立柱、两根水平纵横梁在顶角处一次锁紧完成拼接，整架的装配时间相比用多个两通件拼接缩短近三分之一，后期调整框架尺寸时，松开对应方向的螺栓就可以抽换杆件，不需要完全拆解整个节点。除了标准的直角三维节点，同系列的不同角度连接件还可以和这款三向件搭配，搭建出带斜撑的重载桁架，在需要承载机械臂、传感器、物料载具的实训装置里，这种一体节点的抗扭刚度远高于叠装式连接方案，反复拆装也不会因为结合面磨损出现定位精度下降。
