TETRIX直角正交光束连接支架结构

　　这类直角光束连接器主要用于模块化搭建体系中，承担两根正交布置方梁之间的刚性转接任务，常见于教学机器人底盘、竞赛机械臂框架、小型自动化试验台以及可重构工装支架的搭建环节。现场使用时，横梁与竖梁往往不在同一平面内直接对接，单纯依靠平面角码会在受侧向载荷时出现贴合面滑移，该构件通过一体式的正交容纳腔把两个方向的梁端约束在同一基体上，减少拼接累积误差。

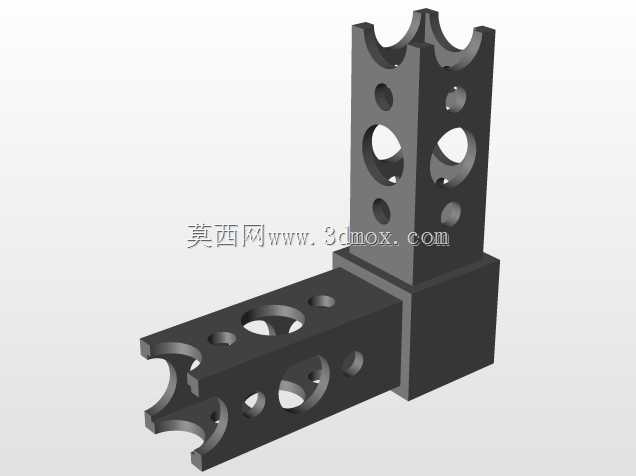

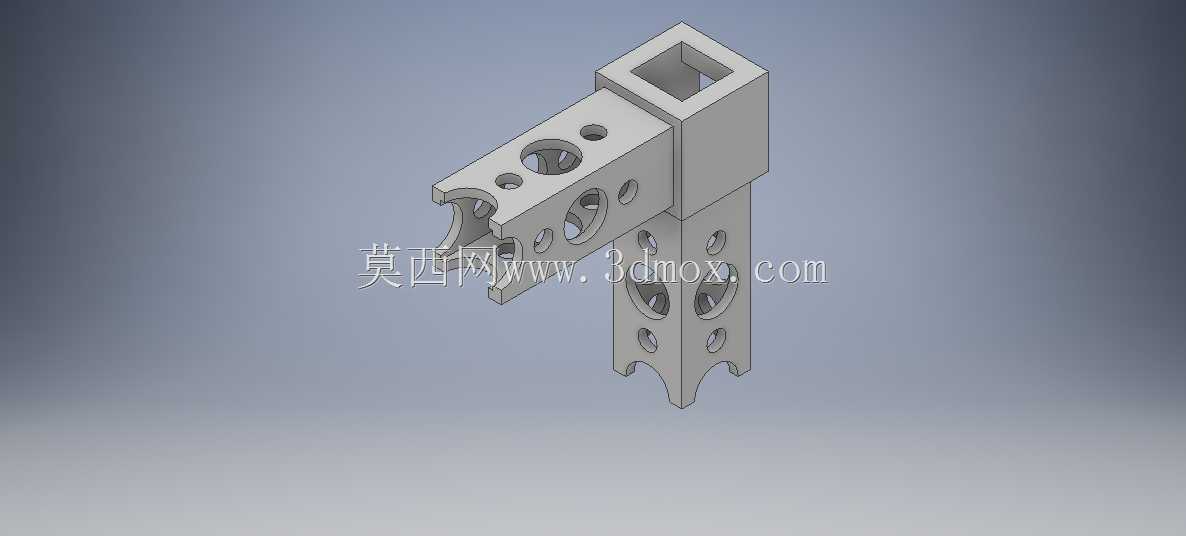

　　从结构功能上看，零件主体分为竖直套筒段与水平夹持段两部分。竖直段采用方形贯通腔，截面与标准TETRIX PRIME方梁外廓匹配，梁体可从上端或下端穿入，依靠腔体内壁四面限位，抵抗扭转时的间隙晃动；水平段则通过侧向开口与圆孔阵列包覆另一根梁，装配后两根梁的中心线呈90度空间交错，能够快速组成L形骨架、多层机架或龙门式支撑。

　　孔系设计是该连接件的核心。水平臂上分布有不同直径的通孔与沉孔，大孔用于避让紧固件端头或作为减重孔，小孔对应梁体标准孔位，锁紧时螺钉穿过连接臂与梁内预置螺母形成拉力。多组孔位沿臂长方向排列，使梁的插入深度具备一定调节余量，在框架宽度需要微调时不必重新加工支座。竖直臂侧面同样开出连续圆孔与底部叉形开口，既减轻整体质量，也为线缆、扎带和辅助销钉留出穿越空间。

　　建模时应先确定两根方梁的公称截面与中心距，再反推连接体的包容壁厚。壁厚过小会在拧紧螺钉时局部鼓起，过大则增加打印或切削成本，并使外轮廓与相邻标准件发生干涉。正交交汇处需要做实体合并与圆角过渡，避免尖角造成应力集中；水平夹持段的弧形收口不能完全封死，要保留一定弹性抱紧量，使梁体装入后既有预紧力，又能在拆卸时顺利退出。

　　安装边界方面，竖直套筒的内孔高度决定了竖梁的有效包覆长度，包覆段过短会使接头成为薄弱铰点，过长则占用梁上可用安装孔。水平臂伸出长度需要兼顾横梁端面定位与周边轮组、舵机支架的空间，端部圆弧半径应小于相邻构件运动包络，防止机构回转时碰撞。底面叉口位置在竖直承载时可作为定位卡口，与横梁孔位对正后再锁螺钉，能显著降低单人装配难度。

　　在实际机架受力中，该接头主要承受弯曲力矩与少量扭转载荷。横梁末端挂载执行器时，水平臂根部弯矩最大，因此根部与竖直套筒交接处保留了较厚材料；竖梁受到横向推动时，方形内腔的四个接触面共同传力，比单侧压板更稳定。若用于振动较大的移动平台，可在主螺钉锁紧后增加侧向销钉，利用圆孔形成二次防松。

　　整体外形没有复杂曲面，适合数控铣削、激光切割后焊接或增材制造等多种加工方式。三维建模过程中需重点保证方腔内孔与标准梁孔的同轴度，沉孔深度要覆盖螺钉头高度，装配后端面不得突出干涉滑动件。对于需要反复重构的实验设备，这种直角连接结构能够在不切割型材的情况下完成框架改型，使机械方案验证、孔位核对与运动空间检查都更加直观。
