V10发动机配套手动液压起重吊机设计

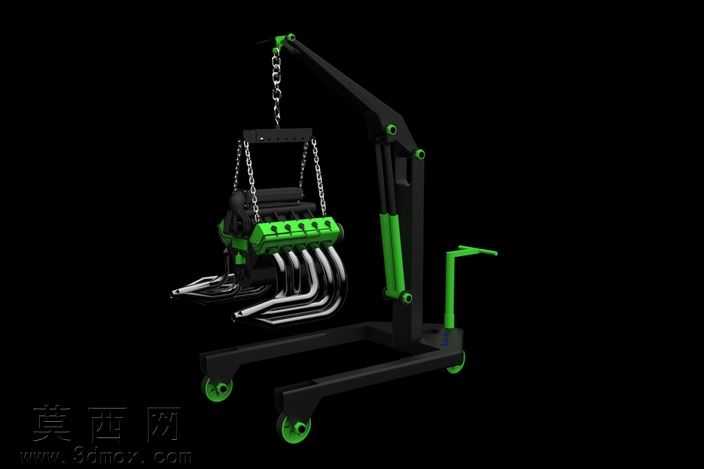

本作品采用SolidWorks进行全参数化三维建模，将V10发动机总成与手动液压起重吊机进行组合装配设计，完整还原了汽修场景中发动机吊装转运的专用工装结构。建模过程中首先对起重吊机的主体框架进行草图绘制与特征拉伸，采用矩形钢管搭建底部承力底盘，底盘前端设置两个万向脚轮、后端设置两个定向脚轮，保证吊机在车间内的灵活移动与停靠稳定性；吊臂部分采用折叠式铰接结构，通过销轴连接主臂与副臂，铰接位置加装铜套衬套减少转动磨损，臂身侧面设计等距调节孔位，可根据吊装需求调整吊臂伸出长度与作业半径。液压举升机构布置在底盘中部与吊臂铰接点之间，建模时还原了手动压杆、柱塞泵芯、液压油缸、卸压阀的完整结构，压杆表面做防滑滚花纹理处理，油缸外壁做抛光金属质感设置，能够直观展示液压举升的动力传递路径。吊具部分采用高强度链条与可调式吊梁组合，吊梁上设置四个可滑动吊点，对应V10发动机缸体上的原厂吊装孔位，链条采用逐节链环建模，还原链环之间的铰接转动关系，避免吊装时出现应力集中损伤发动机部件。V10发动机建模部分完整呈现了V型10缸的布局结构，包含缸体、缸盖、进气歧管、排气歧管、气门室盖等核心部件，排气歧管采用等长不锈钢管弯管建模，表面做拉丝金属材质处理，气门室盖与缸体采用铸铁哑光黑材质，点火线束、密封胶条等细节部件也做了精细化建模，保证整体装配的真实感。渲染阶段采用黑色纯色背景突出主体结构，材质分配上区分了不同部件的质感：吊机主体框架采用哑光黑喷塑材质，液压杆、销轴等受力部件采用镀铬亮面金属材质，脚轮采用橡胶哑光黑材质搭配绿色轮毂装饰，发动机部分的塑料部件采用颗粒感哑光塑料材质，金属管路做镜面反射处理，整体光影采用三点布光方案，主光从侧上方打亮主体结构，辅光补充暗部细节避免死黑，轮廓光勾勒吊臂与发动机的边缘轮廓，提升整体渲染的层次感。设计思路上围绕汽修场景的实际使用需求，兼顾吊机的承重能力与操作灵活性，折叠臂结构可在闲置时收起减少占用空间，液压驱动方式无需外接动力源，适合无气源无电源的小型汽修门店使用，吊点的可调设计能够适配不同型号的发动机吊装需求，整体装配过程中严格按照实际工装的装配顺序添加配合约束，所有转动部件均保留合理的活动间隙，可直接用于运动仿真演示，验证吊臂举升、脚轮转动、链条摆动的动作合理性，为后续的工程出图、实物加工提供精准的三维模型依据。
