大跨度工业机库厂房三维结构设计

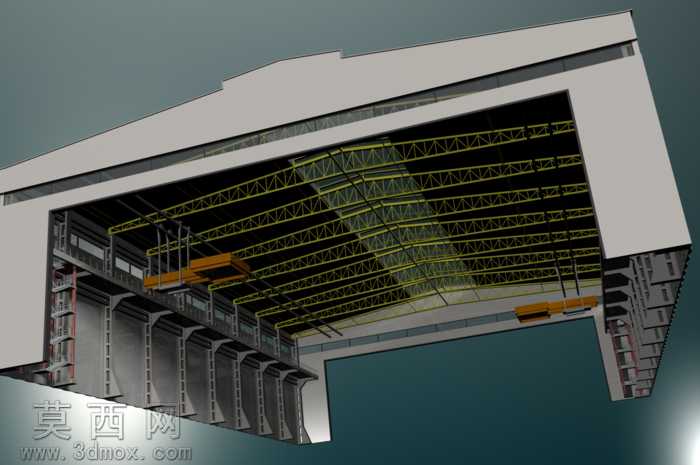

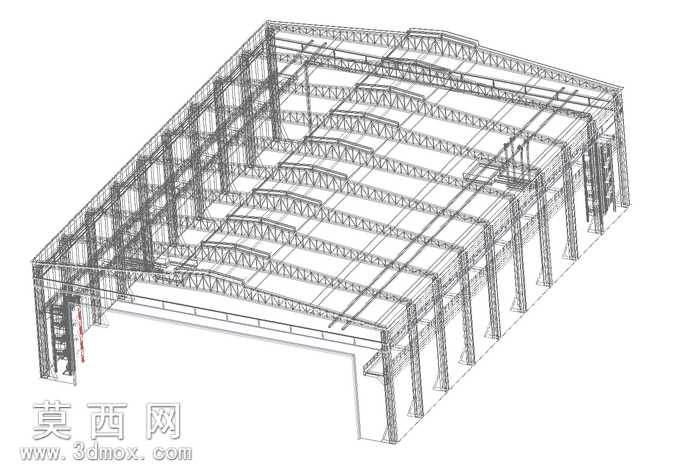

本作品为大跨度工业机库的三维结构模型，整体尺寸为长72米、宽62米、高18米，采用Pro/Engineer Wildfire平台完成全参数化建模，完整还原了大型工业机库的内部结构与功能布局。建模过程中首先以机库的外轮廓尺寸为基准，搭建整体围护结构的基础框架，外墙采用实体建模搭配哑光浅灰混凝土材质，还原工业建筑厚重沉稳的视觉质感，屋面做了平缓的坡度设计，匹配实际工业厂房的排水构造需求。内部主体承重结构采用钢结构桁架体系，建模时对每一组钢桁架的杆件、节点连接位置都做了精细化还原，桁架主体赋予明黄色金属漆材质，清晰区分承重结构与围护体系，沿机库纵向排布的多组桁架共同支撑屋面荷载，同时预留出内部超大的无柱作业空间，满足大型设备停放、检修的空间需求。模型中同步还原了机库内部配置的桥式起重设备，起重小车沿桁架下弦的轨道布置，起重梁体采用橙黄色涂装，还原工业场景中起重设备的典型配色，同时对起重设备的行走机构、起升构件做了简化但符合结构逻辑的建模，清晰展示机库内部的物料吊运作业布局。侧墙部分还原了竖向承重的混凝土壁柱结构，壁柱沿机库长度方向等距排布，承担侧墙的水平与竖向荷载，壁柱表面做了混凝土分缝的细节处理，提升模型的真实感。渲染阶段采用暗调背景突出建筑主体结构，通过定向打光凸显钢结构桁架的层次关系，让内部复杂的承重结构清晰可见，既展示了机库的外部整体造型，也通过剖面化的视角完整呈现内部的结构逻辑。设计过程中充分考虑大跨度工业建筑的结构合理性，桁架的排布间距、壁柱的设置位置都参考实际工业机库的设计规范，在保证模型视觉效果的同时，符合真实工业建筑的结构受力逻辑，可用于工业建筑结构展示、机库布局方案演示等场景。
