CA6140机床配套Inventor教学用机械结构件

　　在普通卧式车床的实操教学与结构拆解实训场景中，CA6140作为国内职业院校机械类专业普及率最高的入门级切削加工设备，其配套的结构演示件一直是理实一体化教学的核心载体。本次涉及的结构件，主要用于教学场景下还原CA6140车床进给系统、主轴箱附属连接件的装配逻辑，帮助学习者跳过复杂的整机测绘环节，直接从标准化的三维结构入手理解部件间的配合关系。

　　从实际设备用途来看，该结构件属于CA6140车床操作机构与传动系统的衔接部件，日常加工场景中承担着传递操作力矩、定位操作手柄位置、保障进给档位切换顺畅的作用，在真实车削作业时，操作者扳动进给箱手柄的力矩会通过该类部件传递到滑移齿轮机构，完成不同进给量、螺纹导程的档位切换，其配合精度直接影响档位切换的卡顿感与定位准确性，一旦部件出现磨损超差，就会出现档位脱开、进给量不准的问题，直接影响工件的螺纹加工精度与外圆切削的表面质量。

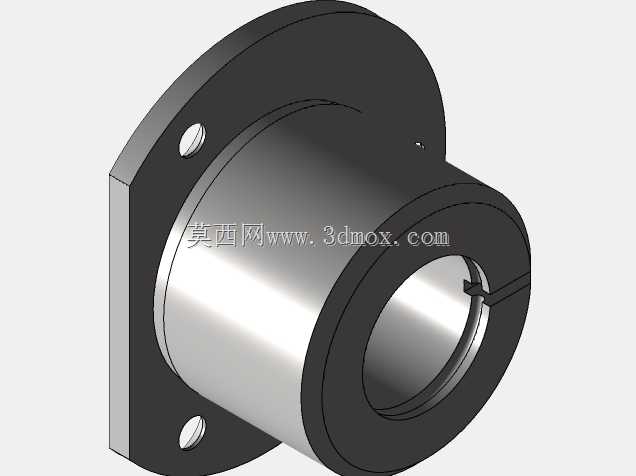

　　从功能特性上看，该结构件采用对称式的安装基面设计，主体为圆柱状定位结构搭配侧向的锁紧平面，安装时可通过圆柱面完成与箱体孔系的同轴定位，再通过侧向的紧定螺钉孔完成周向固定，避免传动过程中出现周向窜动。部件上预留的两个径向通孔，分别用于穿装定位销与连接操作拉杆，孔系的位置度公差控制在0.02mm以内，保障拉杆动作时无卡滞，不会出现空行程过大的问题。部件的端面做了倒角处理，既方便装配时的导入，也能去除加工毛刺避免安装时刮伤箱体孔壁。

　　设计思路上，该结构件完全遵循CA6140原厂的尺寸链要求，建模过程中优先还原了部件与周边配合件的装配约束关系：首先确定与箱体安装孔的配合公差为H7/h6的间隙配合，保障部件拆装顺畅同时不会出现过大的径向晃动；其次匹配操作拉杆的配合尺寸，预留了足够的拉杆轴向移动空间，避免拉杆动作时与部件内壁发生摩擦；最后考虑教学场景下的反复拆装需求，对部件的棱角处做了R0.5的圆角处理，减少拆装过程中划伤学习者手部的风险，同时也还原了真实零件的加工工艺要求，避免出现锐边棱角的工艺缺陷。

　　外形尺寸与安装边界方面，该结构件主体圆柱直径为22mm，总长度为48mm，侧向锁紧平面距离圆柱中心的距离为18mm，两个径向通孔的中心距为26mm，安装时需要嵌入箱体的深度为32mm，外部露出的16mm长度用于连接操作手柄的拨叉结构，安装时周边需要预留至少10mm的操作空间，用于紧定螺钉的锁紧与后期的维护拆装，不会与周边的手柄轴、润滑管路发生干涉。在教学实训的装配练习中，学习者可以通过该部件理解轴孔配合、销连接、紧定螺钉固定的典型机械连接方式，也能直观掌握车床进给操作机构的力传递路径，为后续的真实设备拆装、故障排查打下结构认知基础。不同于真实生产用的高强度耐磨零件，教学用结构件的建模更侧重结构逻辑的清晰展示，对非配合面的工艺细节做了适度简化，既保留了所有关键装配尺寸与功能结构，也降低了初学者的认知门槛，能够帮助学习者快速建立从二维图纸到三维实体的空间映射能力，理解机械结构中“功能决定形状、配合决定精度”的核心设计逻辑。
