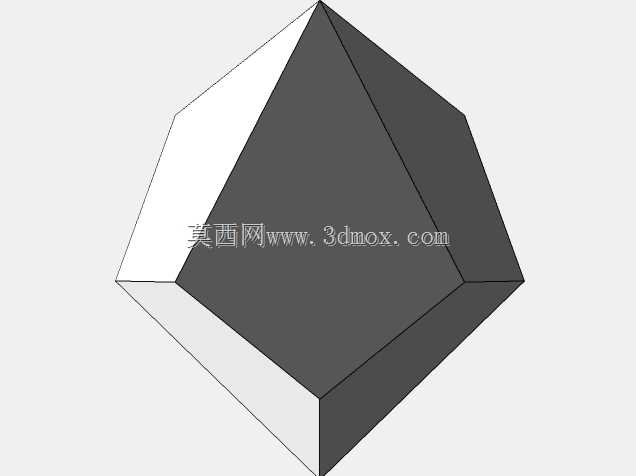

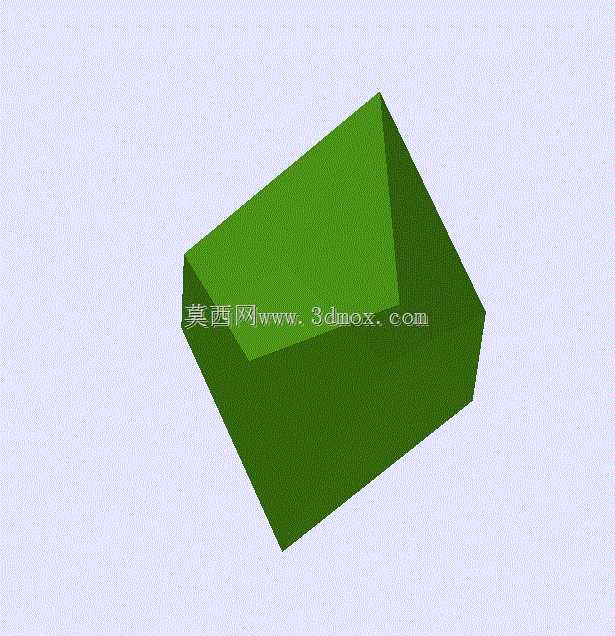

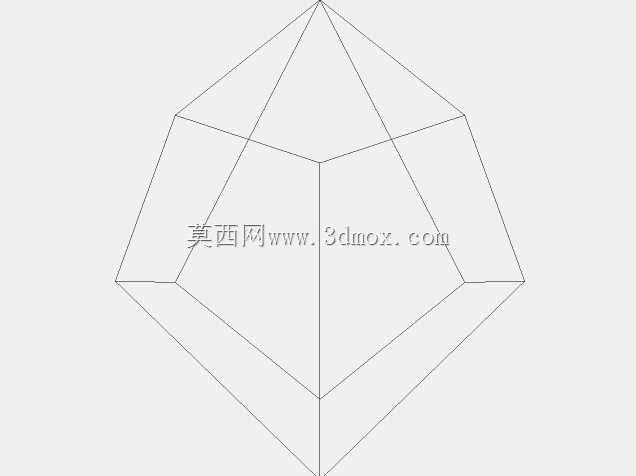

CA6140机床用四方梯形多面体结构件

　　在普通卧式车床的工装配套与辅具设计场景中，这类四方梯形多面体结构常作为定位垫块、角度靠模或是夹具的基础承力块使用，尤其适配CA6140这类通用卧式车床的加工工位布局。从实际加工需求出发，这类构件的设计首先要匹配车床中拖板、刀架周边的安装空间，其梯形斜面的角度公差需要控制在±0.02°范围内，才能保证靠模加工时的工件锥度精度，避免出现斜面接刀痕、角度超差导致的工件报废问题。

　　设计这类多面体结构时，首先要梳理其受力工况：当作为车床夹具的定位块使用时，需要承受工件装夹时的夹紧力、切削过程中的径向切削力，因此实体结构的壁厚要保证在15mm以上，避免长期受交变载荷出现形变。四个梯形侧面的平面度要求控制在0.01mm以内，相邻面的垂直度公差不超过0.015mm，才能保证装夹时的定位基准统一，减少重复装夹的找正时间。不同于标准的方块垫块，四方梯形的斜面设计可以直接适配带锥度的轴类、套类零件装夹，不需要额外加装角度垫铁，能大幅缩短小批量异形件的加工准备周期。

　　从安装边界来看，这类结构件的底面设计为平整基准面，可直接贴合CA6140车床中拖板的T型槽安装面，通过压板螺栓固定时，四个边角的避让槽要匹配T型槽的间距，避免安装时与拖板上的其他工装发生干涉。梯形斜面的粗糙度要求达到Ra1.6，保证靠模加工时工件与斜面的贴合度，不会因为接触面粗糙导致定位偏移。多面体的棱边全部做C1倒角处理，既避免安装时划伤操作人员，也能消除热处理后的应力集中点，提升构件的长期使用寿命。

　　在实际生产应用中，这类结构件除了作为车床靠模使用，还可以作为检测工装的角度基准块，用于检测加工完成的锥面零件角度是否合格，替代部分专用角度量具的功能，适合中小机加工车间的多场景复用。建模过程中需要重点保证四个梯形面的相交线完全汇交，避免出现实体建模的破面问题，同时要预留后续磨削加工的余量，每个面预留0.2-0.3mm的磨削量，保证热处理后可以通过精加工达到尺寸精度要求。不同于复杂的曲面结构，这类多面体结构的建模逻辑清晰，通过基准面拉伸、拔模、布尔运算即可完成主体结构，重点在于尺寸链的校核，要保证安装孔位、基准面、斜面之间的位置公差符合实际装配要求，避免出现建模尺寸与实际加工需求脱节的问题。

　　针对CA6140车床的加工行程限制，这类结构件的整体轮廓尺寸控制在120mm×100mm×80mm范围内，既不会超出中拖板的有效安装区域，也不会在刀架进给时与卡盘、尾座发生碰撞。实体结构采用整体式设计，没有拼接焊缝，避免长期受切削力冲击出现焊缝开裂的问题，材料选用45号钢调质处理，硬度达到HB220-250，兼顾强度与加工性能，不需要使用昂贵的合金材料即可满足普通车床的工装使用需求。在日常使用中，这类结构件的维护成本极低，只需要定期检查基准面的磕碰情况，及时修研划伤的平面即可长期复用，是机加工车间非常实用的通用辅助构件。
