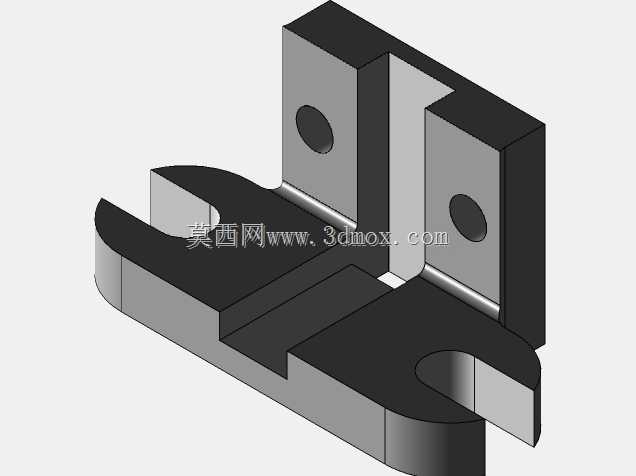

CA6140车床配套Inventor机械结构设计

　　在普通卧式车床的实训教学与结构拆解场景中，CA6140作为国内应用普及率最高的普车型号，其配套零部件的三维结构还原一直是机械类专业教学、机床改造方案验证的核心基础资料。本次设计的结构件围绕CA6140车床的进给系统配套组件展开，从实际加工工况的受力边界出发，还原了零件在整机中的装配定位逻辑，可直接用于教学演示中的装配干涉检查、传动路径模拟，也能作为小改款设计时的基准参照。

　　从实际应用场景来看，这类结构件主要承担车床进给传动过程中的定位与扭矩传递作用，日常加工中，车刀沿床身的纵向进给、沿中托板的横向进给精度，很大程度上取决于这类配套零件的形位公差控制与安装同轴度。设计过程中首先参考了CA6140原厂装配图纸的安装边界，零件的轴向定位尺寸完全匹配床身对应安装位的预留空间，径向配合公差按照IT7级精度设定，既保证装配时的顺畅推入，又能避免长期受切削振动影响出现配合间隙过大的问题。

　　零件的功能特性设计上，充分考虑了车床加工时的受力特点：外圆面设置的定位槽用于配合锁紧螺钉实现周向固定，避免传动过程中出现相对转动；中心通孔的尺寸适配对应传动轴的直径，孔壁的粗糙度要求控制在Ra1.6以内，减少轴件转动时的摩擦损耗；侧面的工艺孔用于日常维护时的润滑脂注入，无需拆解整个组件即可完成保养操作，符合车间设备维护的实际操作习惯。

　　设计思路上没有做多余的异形结构，完全遵循金属切削机床零件的设计规范，所有棱角处都做了C2的倒角处理，一方面消除加工后的锐边避免装配时划伤操作人员，另一方面减少零件热处理时的应力集中问题，提升长期交变载荷下的使用寿命。外形尺寸的设定严格遵循CA6140整机的安装空间限制，零件最大外圆直径不超过对应安装座的内孔尺寸，轴向长度预留了0.02-0.05mm的装配间隙，避免温度升高出现热胀卡死的问题。

　　从建模逻辑来看，所有特征都采用参数化驱动方式搭建，修改关键尺寸即可快速衍生出同系列不同规格的适配零件，方便后续针对不同改装需求做快速调整。建模过程中还原了零件的所有工艺特征，包括中心孔、退刀槽、倒角等细节，可直接用于生成工程图指导实际加工，也能导入装配环境中完成整机的运动仿真，验证进给过程中是否存在运动干涉，提前排查设计缺陷。

　　在教学场景中，这类高精度还原的结构模型可以帮助学员快速理解CA6140车床的进给系统组成，通过拆解装配过程直观掌握每个零件的作用与装配要求，相比二维图纸的抽象表达更具实操参考价值。对于设备维修人员来说，也可以参照模型的尺寸参数做备件的测绘与加工，减少现场测绘的时间成本，提升设备维修的效率。模型的结构细节完全匹配原厂零件的实际形态，没有做简化处理，所有配合面的尺寸精度都按照实际加工要求设定，可直接作为数控加工的建模参照，减少重复建模的工作量。
