多规格标准内六角扳手套装参数化设计

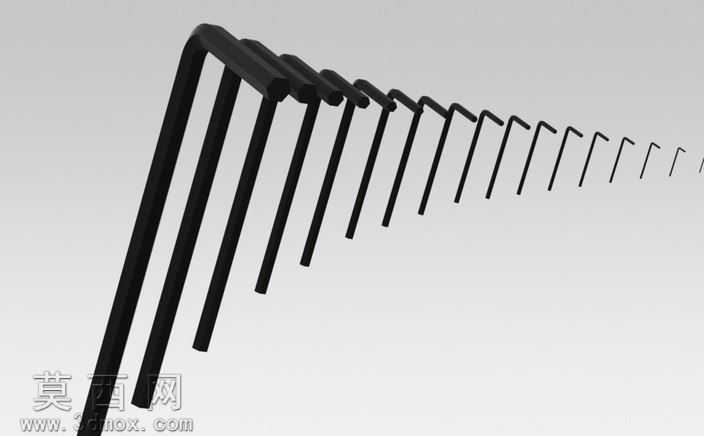

本套内六角扳手三维模型采用参数化设计思路完成全系列规格建模，整体以L型弯折结构为基础形态，覆盖18种不同标准尺寸的常用六角扳手规格，建模过程依托三维设计软件的方程式驱动与外部设计表关联功能实现全系列规格的快速生成与尺寸联动。建模初期首先梳理内六角扳手的结构特征：整体为等截面六角棒料弯折成型，分为长操作段与短工作段，弯折处采用平滑圆弧过渡避免应力集中，工作段端部做倒角处理便于插入内六角螺丝的沉孔，操作段尾端同样做钝化处理提升使用握持的安全性。材质设定上选用高硬度铬钒合金钢材质表现，渲染时赋予哑光黑色氧化处理的表面质感，还原工业级内六角扳手的真实外观，表面设置细微的磨砂颗粒质感，避免高反光的塑料感，突出五金工具的厚重金属质感。设计过程中，将六角对边尺寸作为核心驱动参数，通过方程式关联棒料直径、弯折半径、长短段长度、端部倒角尺寸等其余结构参数，当核心尺寸变更时，所有关联参数自动按比例更新，无需逐个零件重复建模。同时将18种标准规格的核心参数录入外部设计表格，通过软件的配置功能直接生成全系列不同规格的扳手零件，所有零件统一装配后按照尺寸从大到小依次排列，呈现出规整的序列视觉效果，既保证了每个规格尺寸符合行业标准要求，又大幅提升了系列化零件的建模效率。模型结构上还原了真实内六角扳手的等截面特性，工作段的六角截面尺寸精度严格对应标准螺丝的内六角尺寸公差，弯折处的圆弧半径按照棒料直径的固定比例设置，避免弯折处出现应力断裂的结构缺陷，整体模型无多余冗余特征，结构简洁符合实际产品的生产加工逻辑，可用于工具类产品的展示、装配场景配套以及五金工具类的数字化选型参考。
