开槽圆柱头外螺纹堵头三维设计

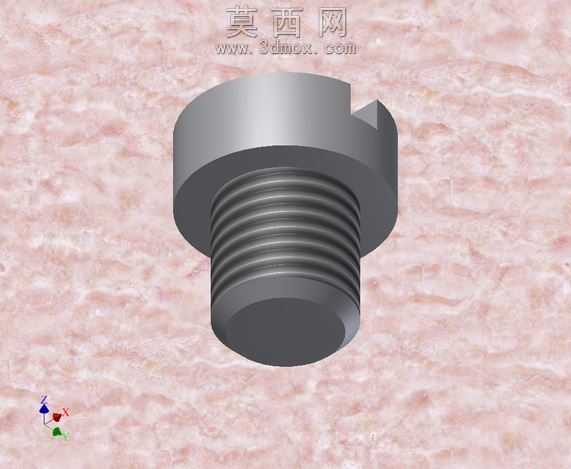

本次设计的开槽圆柱头外螺纹堵头，采用三维参数化建模方式完成全结构构建，建模过程中首先以基准轴为核心定位参考，先绘制堵头头部的圆柱截面轮廓，通过拉伸特征生成带开槽结构的圆柱头部，头部的一字开槽通过切除拉伸特征精准成型，严格控制槽宽与槽深的尺寸比例，保证槽口边缘无尖锐倒角，兼顾手动拧紧操作的施力空间与结构强度。外螺纹部分采用螺旋线扫描切除的方式完成建模，匹配英制惠氏螺纹的牙型参数，牙顶与牙底均设置符合行业规范的圆角过渡，避免应力集中问题，螺纹收尾处设计合理的退刀结构，保证螺纹与头部衔接位置的结构顺滑无突变。材质配置上选用金属碳钢材质，渲染阶段调整材质的金属度、粗糙度参数，还原金属机加工后的哑光银灰色质感，背景采用柔和的肌理材质衬托模型主体，通过三点布光方式打光，主光突出堵头头部的平面与开槽结构，辅光弱化螺纹部分的阴影，补光勾勒模型外轮廓，清晰呈现螺纹牙型的连续结构与整体造型细节。设计过程中重点考量堵头的实际使用场景，头部直径大于螺纹大径，形成限位贴合面，保证安装后头部端面能够紧密贴合安装孔位端面，实现密封封堵的作用；一字开槽的尺寸适配标准一字螺丝刀的刀头规格，满足日常拆装的操作需求；螺纹段长度经过合理测算，既保证足够的啮合长度实现稳固连接，又避免过长螺纹造成的材料浪费与安装干涉。建模完成后对整体结构进行干涉检查，确认头部与螺纹段同轴度符合公差要求，开槽位置居中无偏移，所有棱边均设置微小倒角去除毛刺，符合机械加工的工艺要求，能够直接用于后续的工程图导出、3D打印验证或者数控加工参考，适配液压阀块、油路封堵、机械设备工艺孔封堵等多种使用场景，结构简洁实用，建模精度满足工业级使用需求。
