重载货运半挂翻车机拖车三维设计

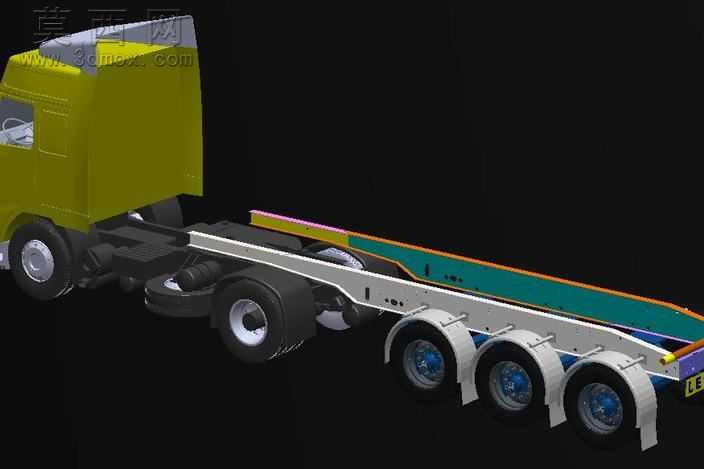

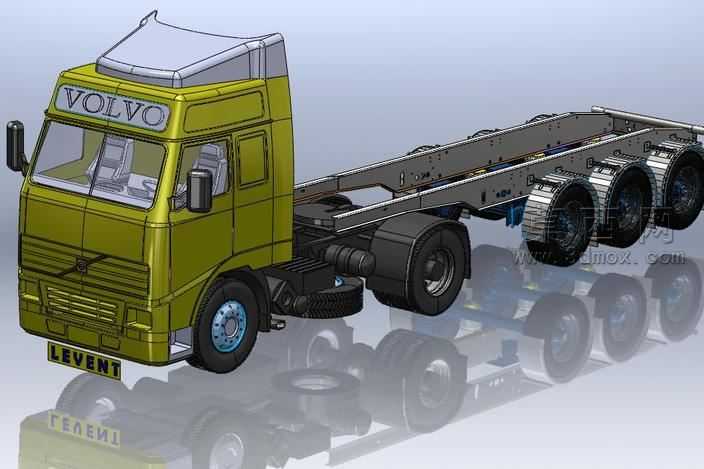

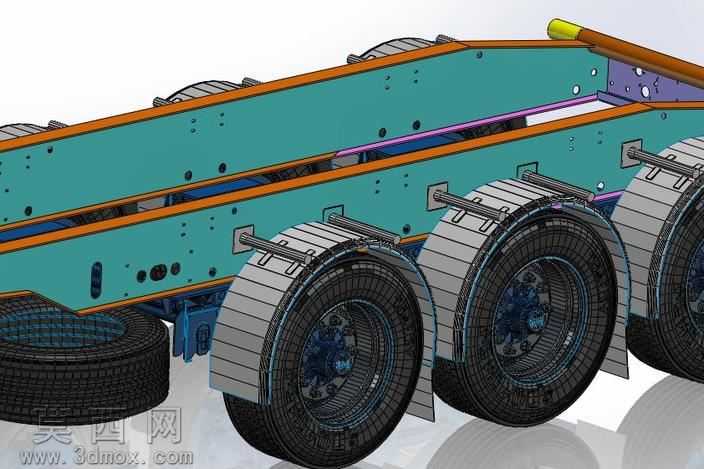

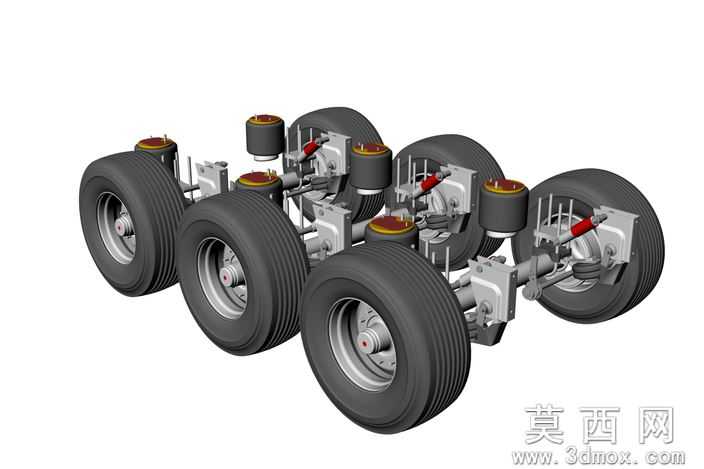

本作品为适配翻车机作业场景的重载半挂拖车三维设计，建模阶段严格遵循货运半挂车的实际工程尺寸比例，依托三维建模软件完成全结构参数化搭建，从牵引车头连接结构到挂车承载框架均做了精细化还原。建模过程中首先完成牵引鞍座、车架纵梁的基准定位，以高强度钢材质的物理参数为依据设定车架主体的材质属性，纵梁采用变截面工字钢结构设计，既保证重载工况下的抗弯曲强度，又合理控制整车自重。挂车部分的承载平台做了分层结构设计，上层为适配翻车机卡紧定位的平整承载面，边缘设置有防偏移的定位挡边结构，下层为多轴悬挂安装位，三轴式车桥搭配鼓式制动结构，每个车轮的轮毂、轮胎花纹、制动气室都做了独立建模还原，挡泥板采用弧形曲面建模，贴合轮胎转动轨迹做了间隙避让设计。渲染阶段采用写实材质表现方案，牵引车头驾驶室使用亮黄色金属烤漆材质，调整漆面的反光度与粗糙度参数还原商用车漆面的真实质感，车架主体采用哑光灰金属材质，表面添加轻微的氧化质感模拟工业装备的使用状态，承载平台的边梁分别使用橙、蓝、紫等辨识度较高的分色涂装，既区分不同结构模块，也符合工程车辆的安全涂装规范。设计思路围绕翻车机快速装卸的核心需求展开，优化了挂车与翻车机对接的定位结构，取消了多余的侧边凸起结构，保证翻车机抱夹机构可以顺利贴合车架两侧完成翻转卸料动作，同时对车架的受力节点做了加强筋设计，在牵引销位置、车桥悬挂安装位置均添加了三角加强结构，避免重载翻转过程中出现结构形变。整车的管线布局也做了示意性建模，车架侧面布置有制动气管、电缆线的走向结构，还原真实半挂车的管线排布逻辑，各部件之间的装配关系完全符合实际商用车的装配规范，可用于专用车结构教学、翻车机配套装备方案展示等场景。
