GT2型6mm节距同步传动皮带结构

　　在小型精密传动场景里，GT2规格的同步带一直是轻载高精度传动的核心选择，这款6mm宽度的GT2同步带，主要适配3D打印机、小型桌面数控设备、精密检测仪器的直线轴传动需求，区别于普通橡胶平皮带的摩擦传动逻辑，同步带依靠带齿与带轮轮齿的精准啮合实现动力传递，从根源上避免了传动打滑带来的丢步、传动比失准问题，能在长时间连续运行中保持稳定的传动精度。

　　从设计逻辑来看，这款皮带的齿形采用标准GT2圆弧齿廓，齿距为2mm，齿侧做了微小的修形处理，啮合过程中不会出现直齿同步带的齿根干涉问题，带齿进入和退出带轮齿槽时的接触更平缓，能有效降低高速运行下的多边形效应，减少传动过程中的振动与噪音。带体主体采用氯丁橡胶基材，内部沿长度方向均匀排布高模量玻璃纤维抗拉芯线，芯线的预拉伸处理在设计阶段就做了针对性优化，确保皮带在额定张紧力下长期运行不会出现不可逆的蠕变伸长，避免运行一段时间后出现张紧力下降、回程间隙变大的问题。带齿表面覆盖有一层耐磨尼龙布层，能降低带齿与带轮啮合时的摩擦系数，减少齿面磨损，延长皮带的实际使用寿命。

　　在实际应用场景中，6mm宽度的GT2皮带额定传递扭矩可以覆盖大部分小型精密设备的传动需求，搭配对应齿数的GT2同步带轮使用时，单级传动比可以根据带轮齿数差灵活调整，既可以做电机输出轴到直线运动模组的动力传递，也可以用于多轴之间的同步联动传动。安装边界上，这款皮带的选型需要严格匹配带轮的齿形规格，配套带轮的齿槽轮廓必须符合GT2标准，带轮的挡边高度需要高出带体厚度1.5mm以上，避免运行过程中皮带出现跑偏脱轮的问题；张紧力的调整需要控制在合理区间，张紧力过大会加剧带齿与轮槽的磨损，同时增大轴承受力，张紧力过小则会出现啮合间隙，反向传动时存在回程空程，影响传动精度。

　　从结构尺寸来看，这款皮带的带体总厚度控制在1.5mm左右，齿高为0.75mm，6mm的带宽适配的带轮有效齿宽需要做到7mm以上，预留足够的安装余量，避免皮带边缘与带轮挡边发生持续摩擦。在做设备结构设计时，皮带的两个带轮中心距需要预留一定的张紧调整行程，通常调整量不小于皮带节线长度的0.5%，方便装配时调整张紧度，同时也能抵消皮带长期运行后的微小伸长量，不需要频繁更换皮带即可维持正常传动。

　　不同于重载传动使用的8M、14M等大节距同步带，GT2 6mm皮带的轻量化设计更适合对安装空间、传动噪音、传动精度有较高要求的场景，比如桌面级FDM 3D打印机的X、Y轴传动，采用这款皮带搭配20齿左右的主动轮，在电机高速运转时能保持平稳的运动输出，不会因为皮带振动导致打印件表面出现振纹；在小型自动化点胶设备、桌面式视觉检测平台的直线传动结构中，这款皮带的传动精度可以满足0.1mm级别的重复定位需求，且不需要像丝杠传动那样做定期的润滑维护，整体运维成本更低。

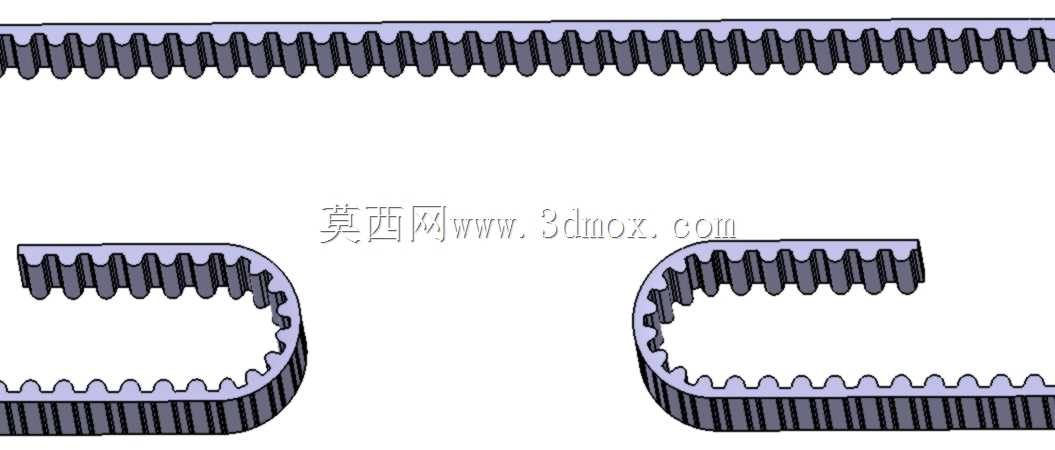

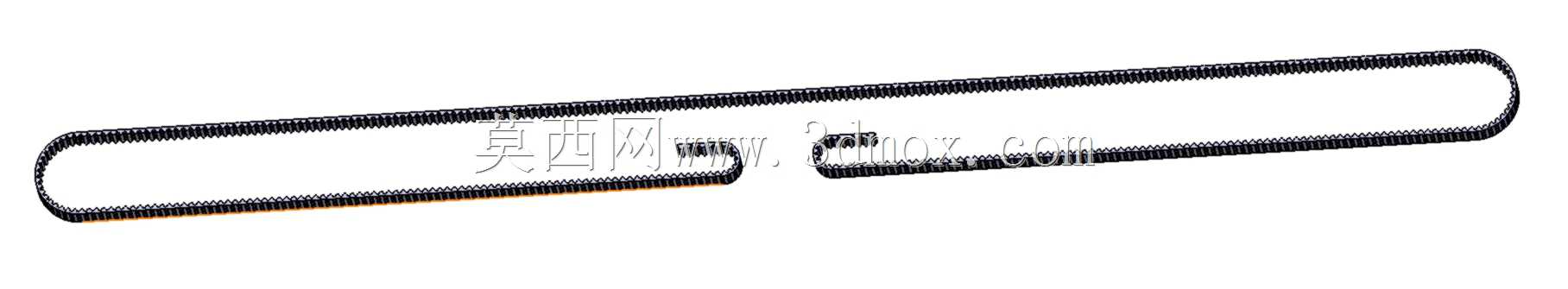

　　建模过程中，对带齿的齿廓曲线做了精准还原，每一个齿的轮廓都按照标准GT2齿形参数绘制，带体的环形闭环结构做了连续的齿形阵列，没有出现齿形错位、节距不均的问题，抗拉芯线的排布位置也按照实际产品的层结构做了分层表达，能直观看到皮带的内部结构组成，方便设计人员在做整机结构干涉检查时，准确预留皮带的运行空间，避免出现结构件与运动中的皮带发生刮蹭的问题。在做装配仿真时，这款皮带模型可以和标准GT2带轮完成正确的啮合装配，验证传动过程中的包角是否符合要求，通常小带轮的包角需要大于120度，才能保证足够的啮合齿数，避免出现跳齿问题。

　　实际选型使用时，还需要根据传动的中心距计算合适的皮带节线长度，确保皮带安装后张紧行程处于调整区间的中间位置，不要将调整行程用到极限位置，否则后期皮带出现伸长后就没有张紧余量。皮带的运行环境温度需要控制在氯丁橡胶的适用范围内，避免长期在高温环境下运行导致橡胶老化开裂，也不要在有油污、有机溶剂的环境中使用，防止橡胶材质被腐蚀，出现带体膨胀、强度下降的问题。
