基于柯恩达效应的无叶戴森扇结构设计

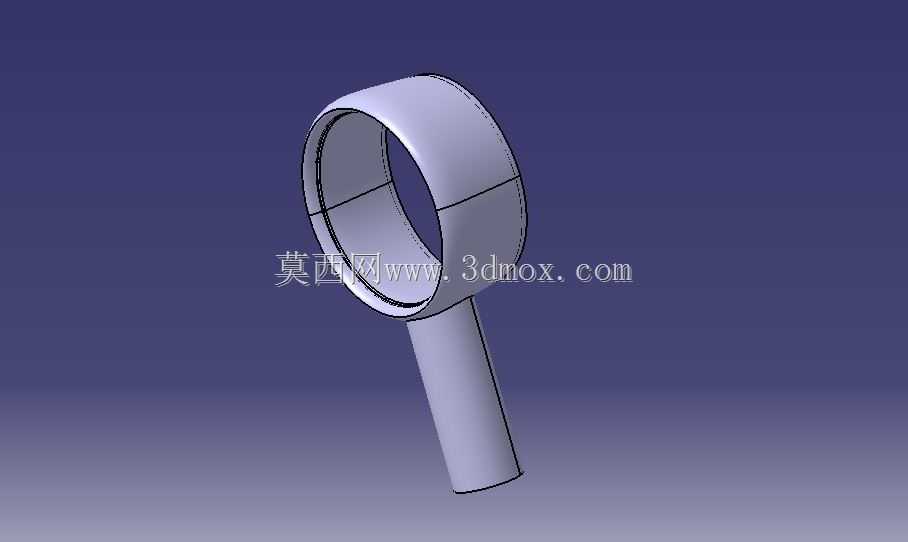

　　日常办公与居家场景中，传统带叶风扇存在叶片积灰难清理、出风生硬易引发体感不适、儿童误触存在安全隐患等痛点，这款基于柯恩达效应打造的无叶送风结构，正是针对上述使用痛点完成的结构设计方案。整个结构分为环形出风环与柱状握持支撑段两个核心部分，环形出风环的环面内侧预留了宽度仅1.3mm的环形狭缝出风口，狭缝的出风角度经过反复调校，与环体内壁呈16°夹角，确保从狭缝高速喷出的气流能够沿着环体内壁的曲面流动，充分触发柯恩达效应，带动环体中心区域的静止空气一同向前流动，最终实现15倍左右的气流倍增效果，无需大尺寸扇叶即可送出覆盖范围更广的柔和风场。柱状支撑段内部预留了足够的腔体空间，可容纳小型高速离心风机、供电模块与控制电路，

　　支撑段的外径设置为42mm，符合成年人单手握持的人机工程尺寸，握持区域的外壁做了细微的磨砂纹理处理，避免手持移动时出现打滑问题，支撑段底部预留了走线孔与充电接口安装位，可根据使用需求搭配有线供电或者内置锂电池的无线供电方案。在安装边界的设计上，环形出风环的外径设置为300mm，环体自身的截面直径为45mm，整个结构的总高度为420mm，放置在桌面使用时，出风环的中心高度距离支撑面约360mm，刚好匹配成年人坐姿状态下的头肩高度，无需额外调整角度即可将送风覆盖到用户的上半身区域；出风环与支撑段的连接位置做了圆弧过渡结构，既可以降低气流在连接位置的风阻损耗，也能避免直角结构带来的应力集中问题，提升整个壳体的结构强度。从功能特性来看，

　　这款无叶扇结构没有外露的旋转叶片，日常清洁时仅需擦拭环形出风环的外表面与狭缝出风口位置即可，无需拆解护网清理叶片缝隙的积灰，维护难度远低于传统带叶风扇；同时因为没有高速旋转的外露部件，即使儿童误触出风环位置也不会发生机械伤害，使用安全性大幅提升。出风环的内壁曲面经过多轮流体仿真优化，确保气流沿着壁面流动时不会产生乱流与异常风噪，在额定转速下运行时，1米位置的噪音可控制在55分贝以内，不会对办公、学习场景造成噪音干扰。设计过程中，最初曾考虑将狭缝出风口的宽度设置为1mm，虽然可以进一步提升出风速度，增强气流夹带效果，但过窄的狭缝对注塑精度要求极高，量产时容易出现狭缝宽度不均导致的出风偏斜问题，同时日常使用时灰尘、毛发也容易堵塞狭缝，

　　最终将狭缝宽度调整为1.3mm，在保证气流倍增效率的同时，降低了量产加工难度与后期堵塞风险。另外，最初的方案中支撑段与出风环为垂直固定连接，出风角度无法调整，后续优化时在两者的连接位置预留了阻尼转轴的安装空间，可支持出风环在上下25°范围内调整俯仰角度，适配不同坐姿、不同使用场景的送风需求，比如用户平躺休息时可将出风角度向上调整，直吹面部的场景下可将角度向下微调，避免直吹头部引发不适。整个壳体的壁厚统一设置为2.5mm，采用ABS材质注塑成型即可满足结构强度要求，环形出风环的内部设置了4条均匀分布的加强筋，既可以提升环体的抗形变能力，也能作为内部气流的导流结构，让高压气流在环体内部均匀分布，确保整个环形狭缝的出风量一致，避免出现局部出风过强或过弱的问题。支撑段的内部还预留了配重块的安装位置，可根据实际使用需求添加铸铁配重块，降低整个结构的重心，避免桌面放置时受到轻微碰撞就出现倾倒问题；支撑段的底部设置了3个均匀分布的硅胶防滑垫安装位，安装防滑垫后可增大与桌面的摩擦力，进一步提升放置稳定性。在实际应用场景中，这款结构既可以作为桌面台式风扇用于办公室、书房的个人送风，也可以调整尺寸比例后做成落地式结构用于客厅整屋送风，还可以缩小尺寸做成手持便携款用于户外出行时的随身降温，相比传统带叶风扇，其无外露叶片的结构也更适合有儿童的家庭、学校教室、幼儿园等对安全要求较高的场景使用。
