垂直起降固定翼遥控无人机结构设计

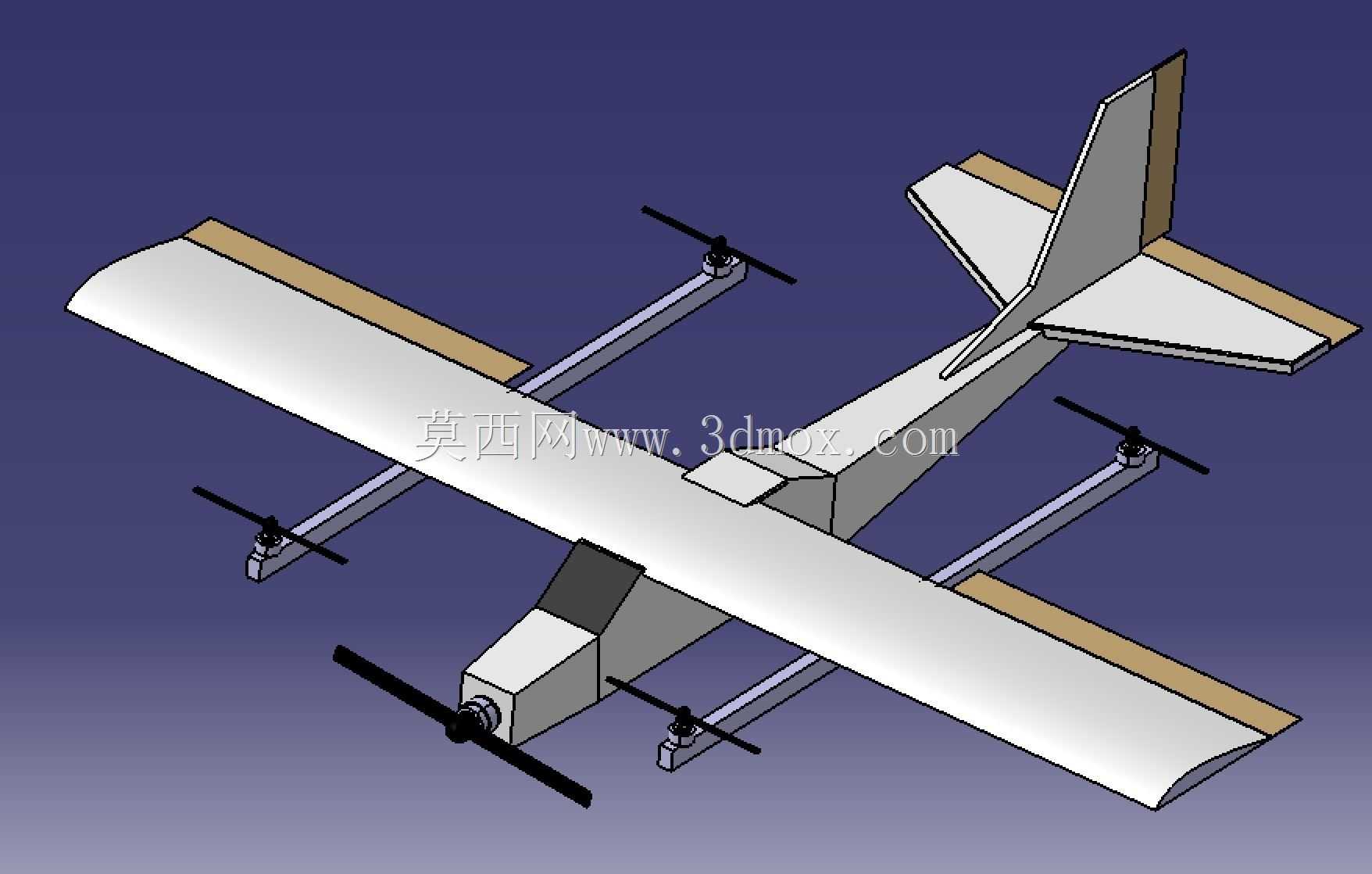

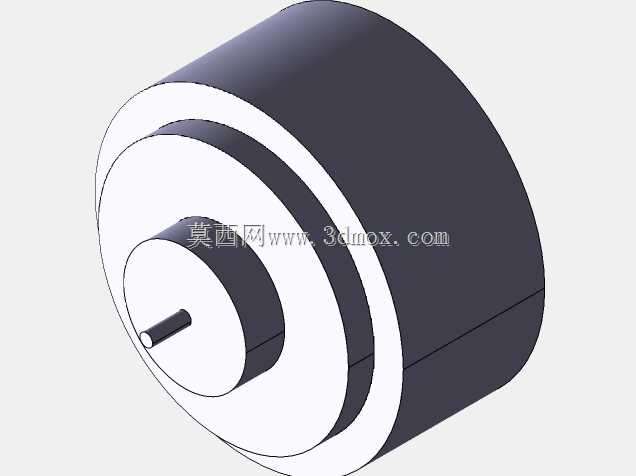

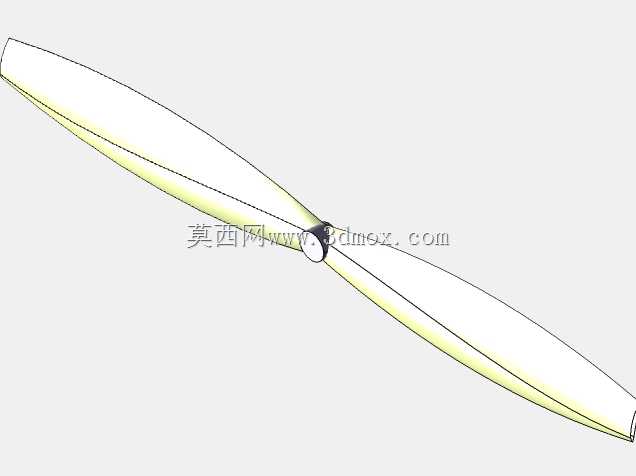

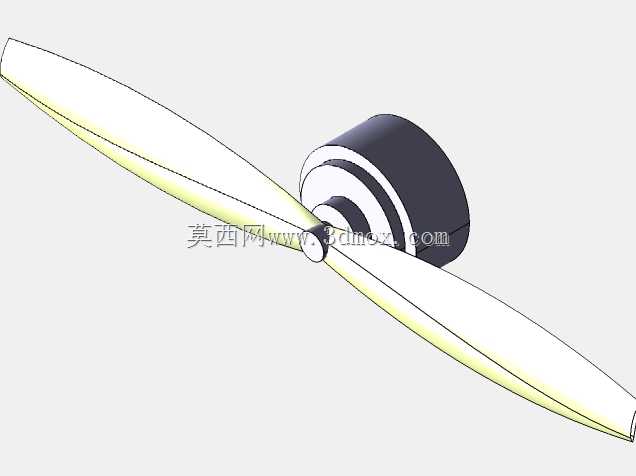

　　这款垂直起降固定翼遥控飞行器的结构设计，核心是兼顾固定翼长航时巡航效率与多旋翼垂直起降的场地适应性，解决传统固定翼航模需要长距离滑跑起降、纯多旋翼航模续航时间短、巡航速度低的痛点，可适配小范围航测、户外航飞作业、爱好者航模改装等实际场景，不需要专用起降跑道，在平整的小块空地、楼顶平台甚至稍平整的野外硬质地面都能完成起降操作。从动力布局来看，采用前拉式巡航动力加四轴升力动力的组合设计，机头位置布置巡航用拉力螺旋桨，对应平飞阶段提供前飞动力，机翼两侧延伸的横置机臂上布置四组垂直升力动力单元，在起降、悬停阶段提供垂直方向的升力与姿态调整力矩，平飞阶段这四组升力动力可停转锁桨，减少飞行阻力，避免额外的动力损耗。机身主体采用盒式承力结构设计，

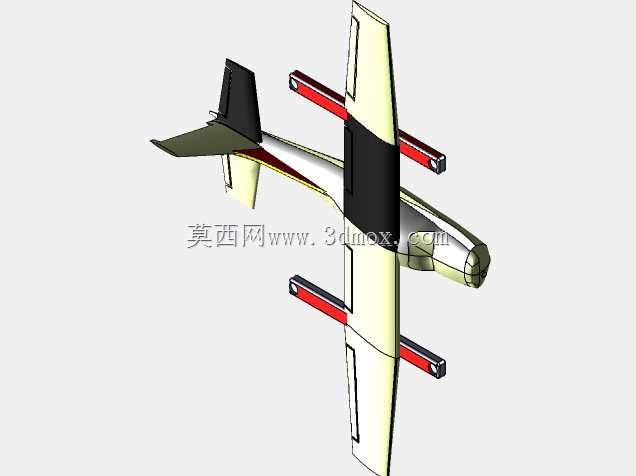

　　机头段预留动力电机安装位与电池舱空间，中段为机翼对接安装位，集成飞控、电调等机载设备的安装腔，尾段连接常规尾翼组，垂尾提供航向安定性，平尾提供俯仰安定性与操纵力矩，这种常规尾翼布局相比飞翼、V尾等布局，姿态控制逻辑更简单，飞控参数调试难度更低，适合遥控飞行的操纵习惯。机翼采用上单翼布局，机翼与机身顶部对接，这种布局的好处是机身下部空间充裕，不会被机翼遮挡，方便机载设备的安装与维护，同时上单翼的横侧安定性更好，飞行过程中遇到侧风扰动时的自恢复能力更强，降低遥控操纵的难度；机翼后缘预留副翼安装位，平飞阶段通过副翼差动实现滚转操纵，配合尾翼的升降舵、方向舵完成全向姿态控制。机臂采用对称式布置，从机翼下方的机身侧部延伸出前后两组横向支撑臂，

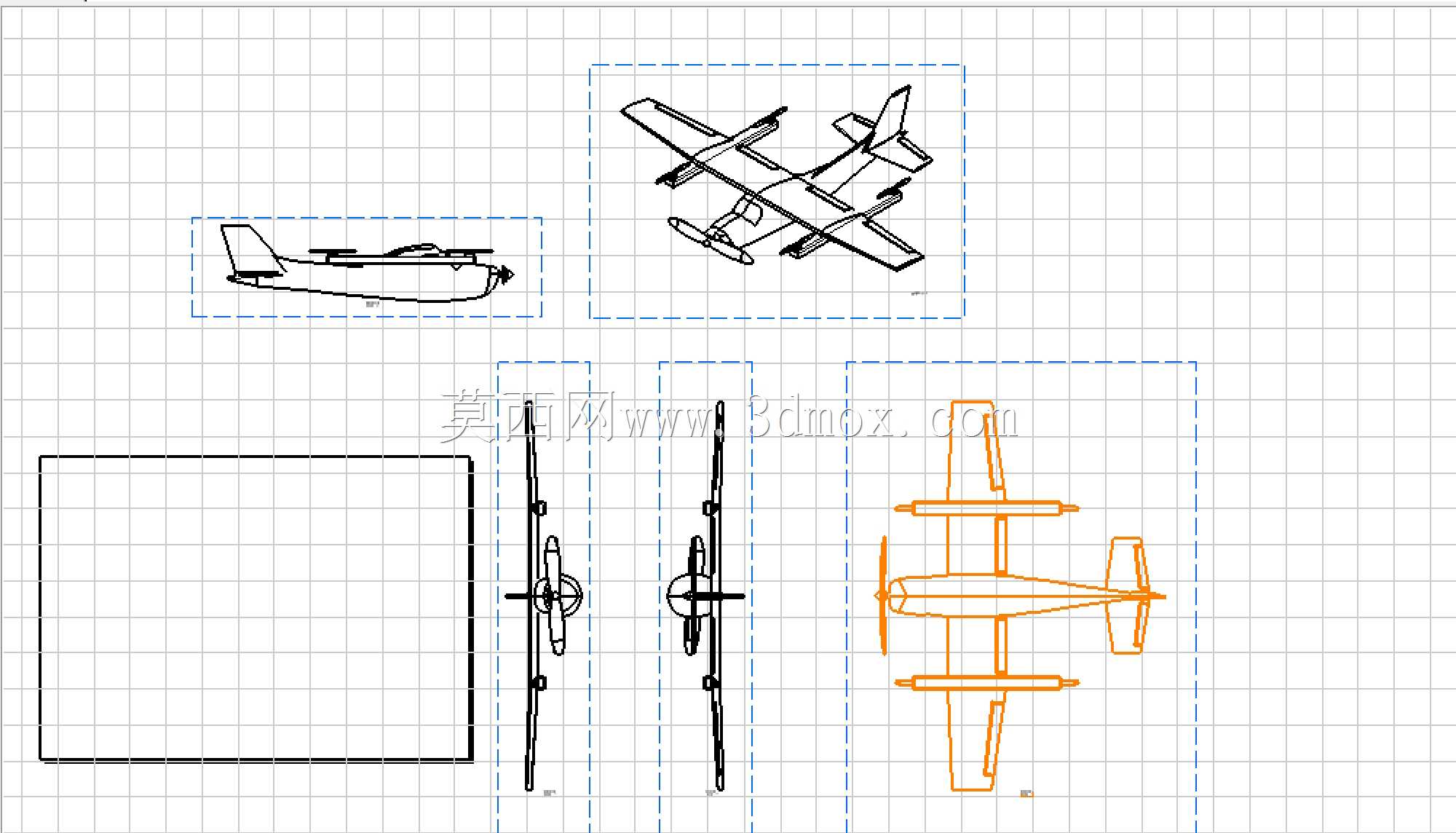

　　四个升力电机分别安装在支撑臂的末端，支撑臂的长度经过匹配设计，既保证四个升力螺旋桨的转动平面不会与机翼、尾翼发生干涉，又尽可能缩短力臂长度，减少支撑臂的受力弯矩，降低结构重量，支撑臂与机身、机翼的连接位置设计有快拆接口，方便运输时拆解，减少整机收纳尺寸。外形尺寸方面，整机翼展控制在适合单人搬运的范围，机身长度与翼展比例符合常规固定翼航模的安定性要求，垂尾高度设计时避开升力螺旋桨的下洗气流区域，避免垂直起降阶段尾翼受到紊乱气流干扰导致姿态失控；所有动力单元的螺旋桨转动平面之间留有足够的安全间隙，垂直起降阶段不会发生桨叶碰撞的问题。安装边界上，机身内部的设备舱预留了标准的航模设备安装空间，可适配常规尺寸的飞控板、电调、电池、

　　接收机等部件，各个动力线、信号线的走线槽沿机身承力结构布置，避免飞行过程中线路晃动干扰操纵信号；机翼与机身的对接位置设计有定位销与锁紧结构，组装时不需要额外工具即可完成快速对接，保证连接强度的同时提升外场作业的组装效率。结构设计阶段充分考虑了不同飞行阶段的受力差异，垂直起降阶段整机重量由四个升力电机的拉力承担，支撑臂与机身的连接位置做了局部加强，避免长期起降受力导致结构疲劳；平飞阶段升力由机翼提供，机翼主梁的强度经过匹配，可承受常规机动飞行的气动载荷，各个操纵面的舵机安装位设计有加强筋，避免舵面偏转时的力矩导致安装位变形。起落部分没有采用复杂的收放式起落架，而是利用机臂的结构高度预留了起降支撑间隙，机身底部与机臂底部齐平，起降时整机由四个机臂末端与机头前部共同支撑，结构简单可靠，减少了收放机构带来的额外重量与故障点，外场飞行时即使轻微擦碰也不容易损坏起落结构。
