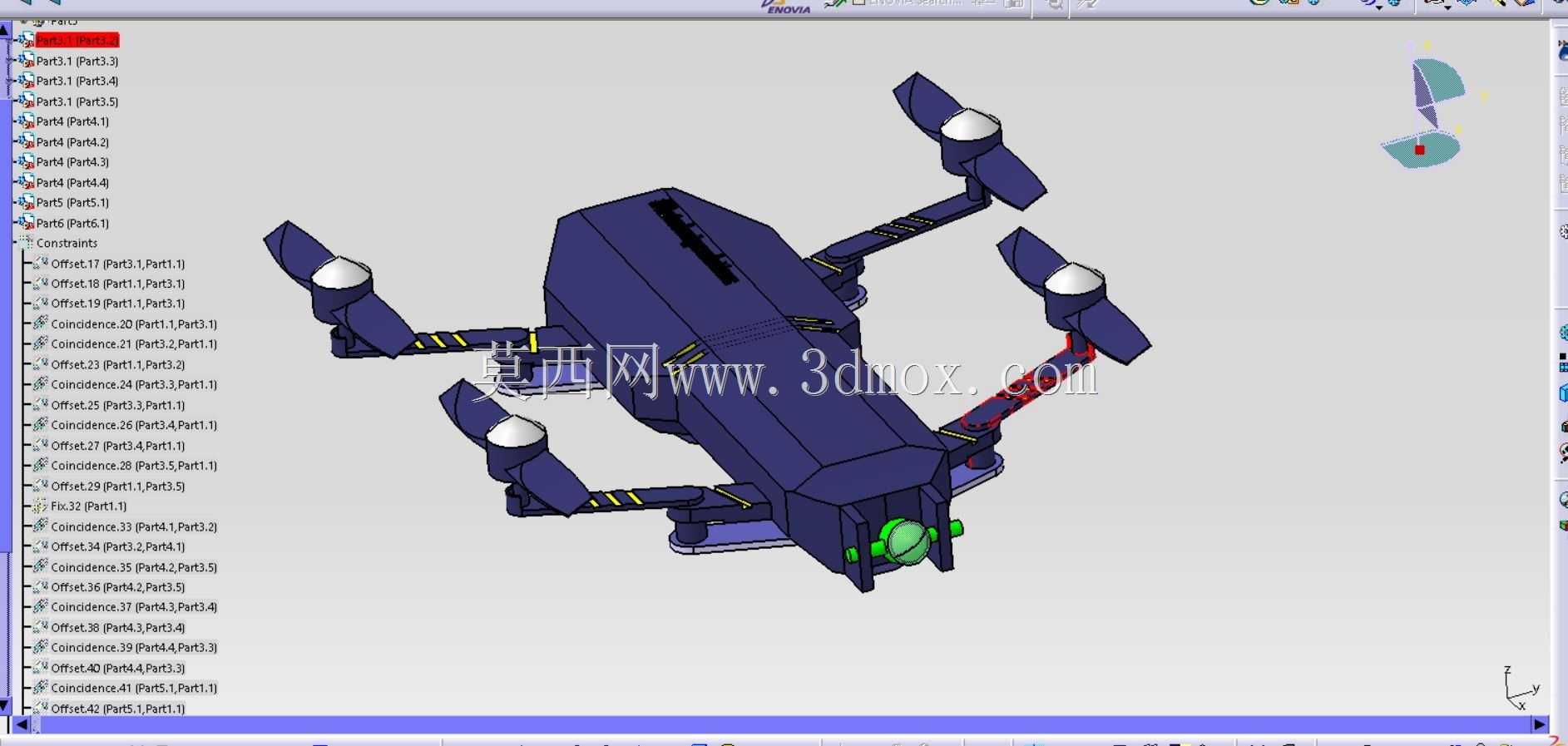

折叠式四旋翼无人机整机结构设计方案

　　这套四旋翼无人机的结构设计，首先围绕户外便携作业的实际场景展开，日常巡检、低空测绘、小范围航测作业时，作业人员往往需要背负设备徒步进入作业区域，传统固定机臂的无人机收纳体积大，磕碰后机臂容易出现断裂形变，因此在机臂连接位置采用了铰接式折叠结构，机臂收拢后可以贴合机身侧部，整体收纳尺寸控制在常规双肩包的容纳范围内，不需要额外配备专用防护箱，转场携带时的负重压力能降低不少。

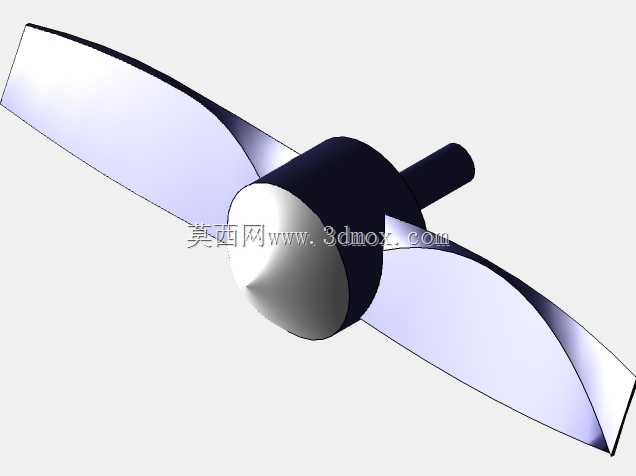

　　从功能实现层面看，四个旋翼的动力布局采用X型排布，相比十字型布局，前向飞行时机身的姿态遮挡更小，搭载前置摄像模块时，镜头视野不会被前方旋翼臂干扰。每个机臂末端的电机安装座预留了标准的电机安装孔位，适配常用的22、23系列外转子无刷电机，安装座下方设计了起落架的连接凸台，不需要额外加装转接件就能固定轻量化起落架，起降时可以给机身下方的载荷模块留出足够的离地间隙，避免搭载的传感器、摄像设备在降落时接触地面造成磕碰。

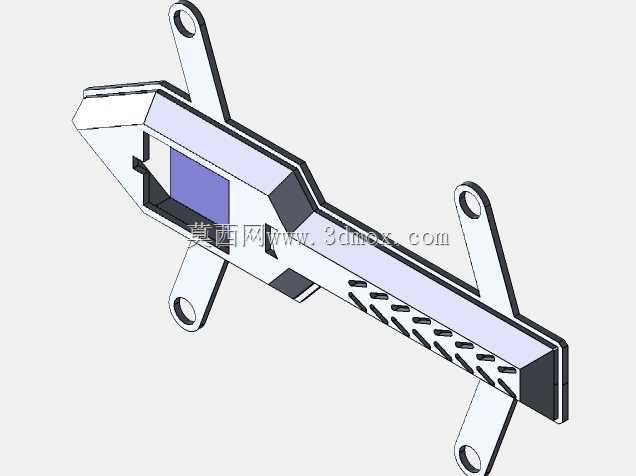

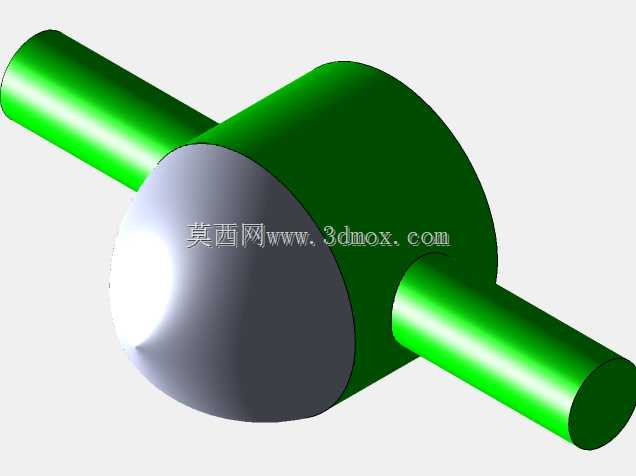

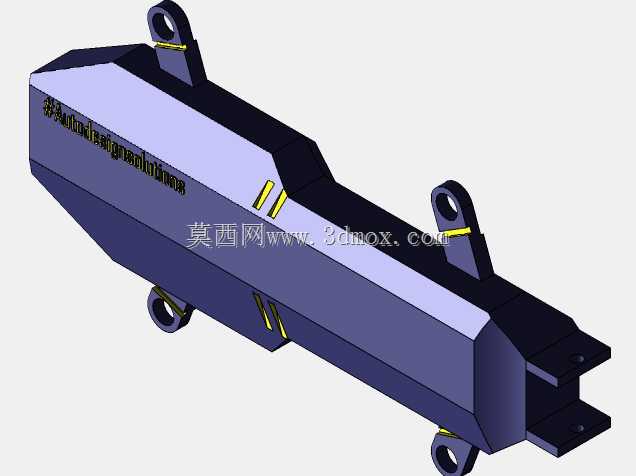

　　机身主体采用上下壳体扣合的结构形式，中框位置预留了电池仓、飞控板、电调的安装空间，电池仓的尺寸按照常规3S、4S航模锂电池的通用规格设计，仓盖采用滑扣式固定，不需要额外工具就能快速更换电池，适合外场连续作业时快速补能。机身前部的球形云台安装位做了下沉式设计，云台转轴的活动范围内不会和机身壳体、前部机臂产生运动干涉，俯仰角度可以覆盖水平前视到垂直向下的范围，满足测绘、巡检时不同角度的拍摄需求。

　　设计过程中针对机臂的受力特性做了结构优化，机臂主体采用薄壁加筋的结构形式，在保证机臂整体刚度的前提下尽可能降低结构重量，铰接位置的转轴采用过盈配合的金属衬套，避免多次折叠展开后出现铰接间隙，导致飞行时机臂产生振动影响飞行稳定性。机臂上的走线槽采用内藏式设计，电调到电机的动力线可以顺着机臂内部的空腔走线，不会裸露在机臂外部，既降低了飞行时的风阻，也能避免线材被旋翼气流吹动产生晃动、或者在转运过程中被外物勾挂造成线材破损。

　　从安装边界来看，整机展开后旋翼的转动平面之间留有足够的安全间隙，相邻旋翼的桨尖距离大于单个旋翼的半径，即使飞行过程中机臂出现小幅形变，也不会出现打桨的问题。机身底部的载荷安装孔位采用标准的航模安装孔距，可以适配常见的航拍云台、小型抛投装置、气体检测模块等不同作业载荷，不需要对机身结构做二次改装就能快速切换作业功能。起落架的高度经过匹配计算，在搭载常规尺寸的三轴云台时，云台最低点距离地面的高度大于20毫米，即使在不太平整的野外场地降落，也不会出现云台磕碰地面的情况。

　　考虑到户外作业的复杂工况，机身壳体的边角位置都做了圆弧过渡处理，没有尖锐的凸起结构，既能够降低飞行时的空气阻力，也能在发生轻微磕碰时分散冲击力，避免壳体边角出现应力集中导致开裂。机臂的折叠锁定结构采用弹性卡扣设计，展开后卡扣会自动卡入机臂上的定位槽，不需要额外操作锁扣，作业时展开机臂就能自动锁定，避免因为忘记锁扣导致飞行中机臂折叠引发坠机事故，卡扣的解锁按键设置在机臂与机身连接的根部，收纳时只需要按压按键就能折起机臂，操作逻辑简单，戴薄款劳保手套也能顺利操作。

　　旋翼下方的电机安装座做了偏心调整设计，安装电机时可以根据实际的动平衡测试结果微调电机的安装角度，抵消不同电机、桨叶的个体差异带来的飞行姿态偏移，降低飞控系统的修正压力，提升飞行时的姿态稳定性。机身内部的电调安装位设计在靠近机臂根部的位置，电调工作时产生的热量可以通过机臂的碳纤维结构快速向外传导，不需要额外设计散热风道就能满足持续飞行时的散热需求，避免长时间飞行时电调因为过热出现动力衰减。
