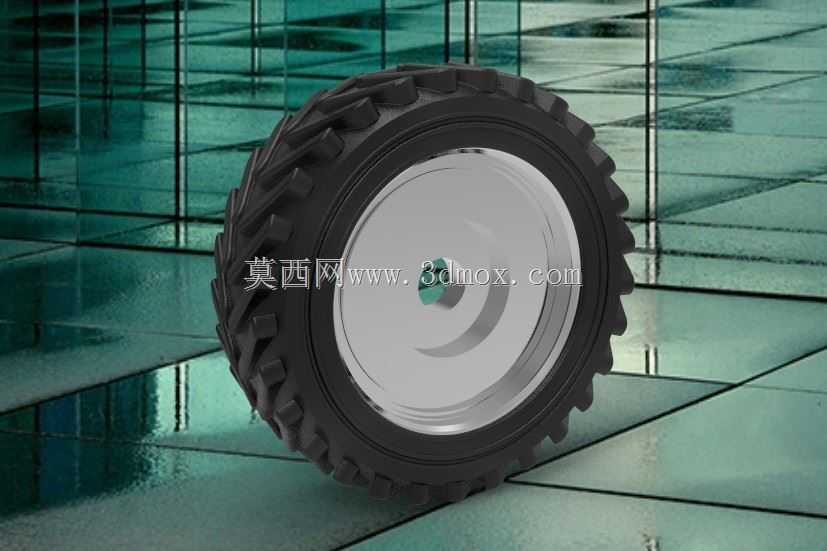

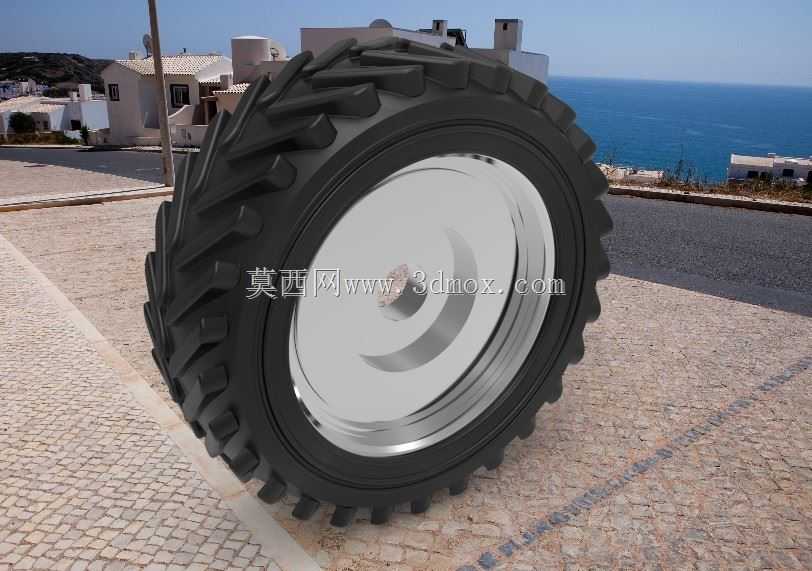

深齿纹越野行走轮带轮毂装配结构

　　该轮组结构主要面向非铺装路面行走场景设计，常见于小型越野作业设备、全地形移动平台、户外勘探载具、农用小型行走机具的行走系统中，承担整机承载、地面附着力输出、行驶缓冲的核心作用。从结构拆分来看，整套轮组分为橡胶胎体与金属轮毂两个核心装配部分，胎体表面采用大角度交错的深齿纹设计，齿块高度根据常规非铺装路面的浮土、碎石、泥泞路段的嵌入需求设定，齿块之间预留足够的排泥排石间隙，避免松软路面行驶时胎纹被异物填塞导致附着力下降，齿块边缘做了小角度倒角处理，减少硬质碎石路面行驶时的齿块崩边损耗，提升胎体的耐磨使用寿命。轮毂部分采用整体式冲压成型结构，中心设置阶梯式安装轴孔，轴孔周边预留了标准紧固件的安装位，可适配常规的圆轴、

　　花键轴等多种动力输出轴连接形式，轮毂与胎体的结合面采用过盈配合结构，配合环形压合台阶，避免大扭矩输出时胎体与轮毂发生相对滑转，保障动力传递的可靠性。在设计思路上，该轮组优先平衡了承载能力与接地比压的关系，胎体宽度的设定参考了同级别小型越野设备的整机重量分布，确保在松软泥泞路面行驶时不会出现过度沉陷，同时胎体的橡胶硬度取值兼顾了行驶缓冲性能与支撑刚性，既可以过滤非铺装路面的细碎颠簸，也不会在重载工况下出现过度形变导致行驶阻力陡增。安装边界方面，轮毂的安装端面到胎体最外侧的距离预留了足够的制动器安装空间，可适配常规的鼓式、盘式制动组件安装，轮组的回转半径经过校核，安装后不会与车架、悬挂摆臂等周边结构发生运动干涉，

　　胎侧的形变余量也经过测算，在额定载荷下的胎侧鼓胀量不会超出轮拱的预留空间。实际应用中，这类轮组在户外作业场景下的表现远优于普通平纹轮胎，深齿纹结构可以在泥泞路面嵌入土层形成足够的抓地力，在碎石路面可以通过齿块的交错咬合避免打滑，金属轮毂的刚性结构可以承受非铺装路面行驶时的频繁冲击载荷，不会出现轮毂变形导致的轮组跳动问题。在结构建模过程中，胎体的齿纹曲面采用参数化阵列方式生成，可根据不同的使用场景调整齿块的角度、高度与排布密度，轮毂部分的安装孔位采用标准件适配设计，可直接调用对应的紧固件模型完成总装，轮组的动平衡基准面设置在轮毂的安装止口位置，方便后续实际生产过程中的动平衡调校。针对不同的载荷需求，

　　该结构还可以通过调整胎体内部的帘线层排布、轮毂的板材厚度来适配不同吨位的设备使用，胎纹的排布方向也可以根据行驶场景的侧重做调整，比如侧重爬坡性能的场景可以加大齿块的侧向角度，侧重高速行驶的场景可以适当降低齿块高度减少行驶噪音与滚动阻力。
