带手柄类壳体注塑模具型腔加工结构

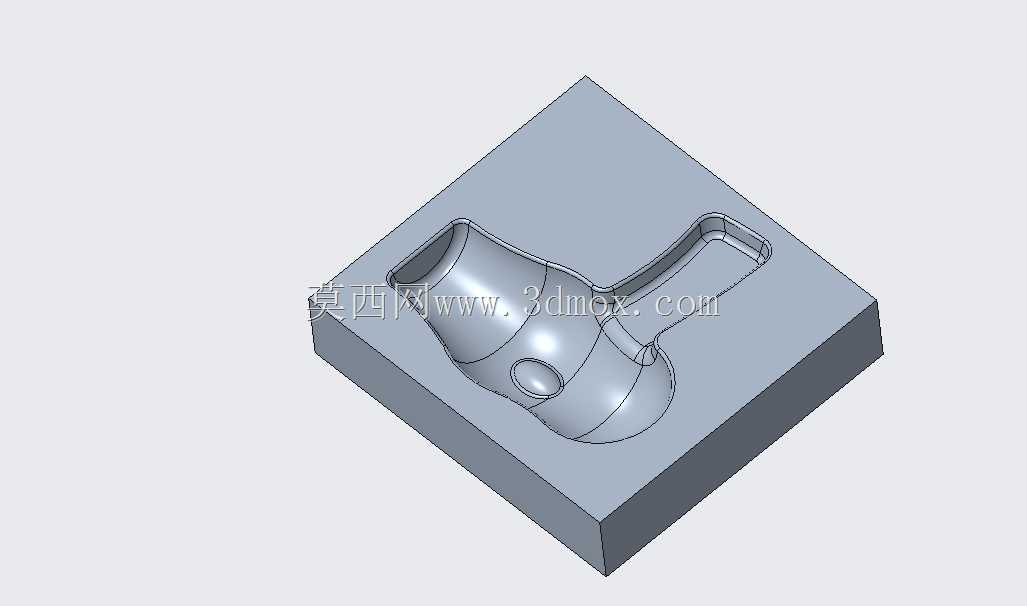

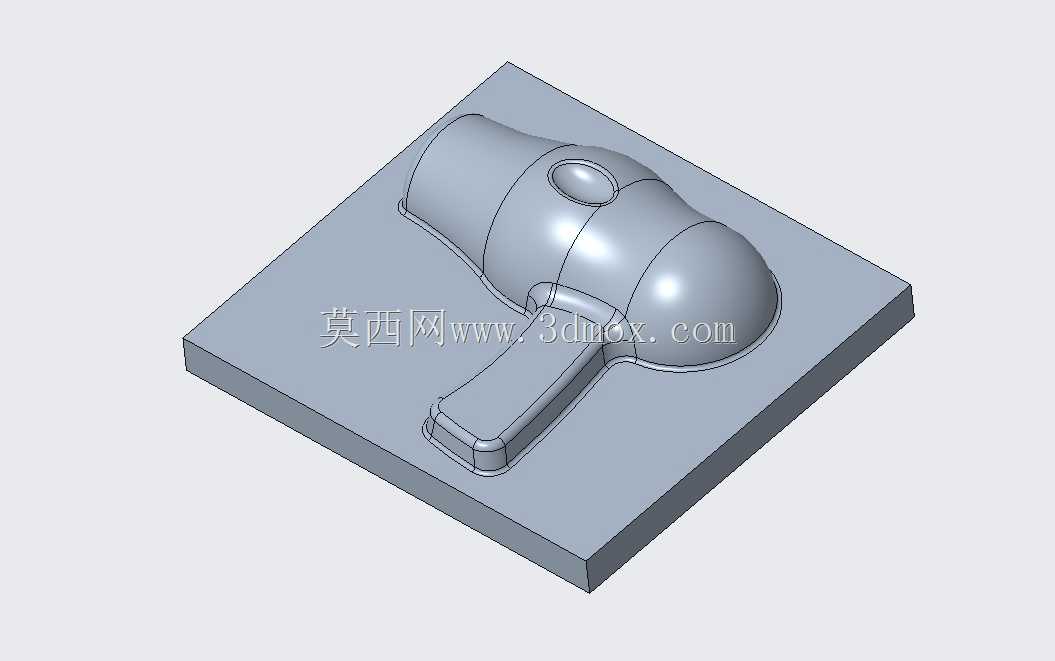

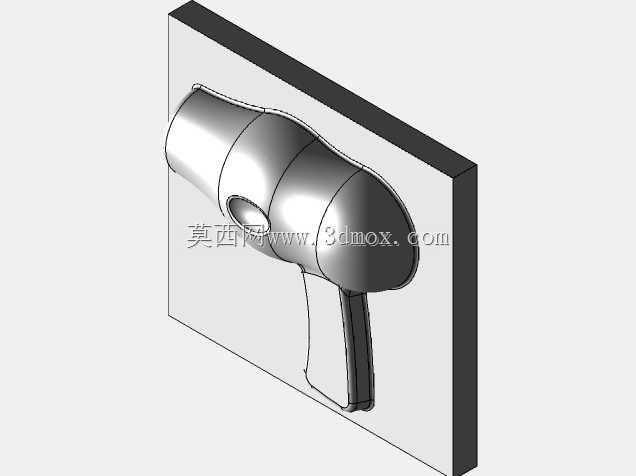

　　这套型腔结构针对带握持手柄的异形中空壳体类零件加工设计，日常接触的手持小家电外壳、手持工具壳体、便携洗护容器等带一体手柄的注塑件，都可以依托这类型腔结构完成模腔成型工序。实际生产场景里，这类型腔直接安装在数控加工中心的工装台面上，完成粗加工、半精加工、精加工全工序后，经表面抛光处理即可装入模架投入注塑生产，不需要额外做复杂的二次装夹找正，能有效减少多工序装夹带来的形位公差累积。从结构设计逻辑来看，型腔基体采用整块模坯料加工成型，没有拼接镶件的结构，能避免注塑过程中拼缝溢料的问题，对应壳体的主体容纳腔部分做了顺滑的曲面过渡，完全匹配成品壳体的外壁轮廓，握持手柄位置的型腔随形加工出贴合人手握持的弧度，

　　同时在壳体对应功能孔的位置预留了碰穿位，不需要后续单独加工孔位，能减少成型后的二次工序。设计过程中优先考虑了加工走刀的可行性，所有曲面的曲率变化都控制在常规球头铣刀的加工范围内，没有出现过小的内R角导致刀具无法加工的死角，型腔的分型面做在模坯的上平面，平面度公差控制在0.02mm以内，合模时能和定模部分完全贴合，不会出现飞边。型腔的外围边界是规整的长方体结构，长宽尺寸匹配常用的标准模架安装槽尺寸，厚度方向预留了足够的装夹余量，加工时可以直接用平口钳夹持或者用压板固定在机床工作台上，不需要做专用的定制工装。型腔深度方向的尺寸根据壳体的高度加上足够的安全余量设计，加工时的下刀深度不会超出刀具的有效切削刃长度，

　　能避免刀具颤振导致的型腔表面粗糙度不达标。实际加工过程中，粗加工采用大进给的型腔铣开粗，快速去除大部分余量，留0.5mm的半精加工余量，半精加工采用等高轮廓铣加工侧壁，曲面部分用固定轴曲面铣做半精，留0.15mm的精加工余量，精加工时采用高转速小进给的走刀参数，保证型腔表面的粗糙度达到Ra0.8的要求，后续只需要简单的抛光处理就能达到注塑模具的表面要求。型腔上对应壳体的凸起定位柱位置，直接加工出对应的凹腔，和壳体的结构完全匹配，注塑时能直接成型出定位结构，不需要后续做镶件拼接，减少了模具的装配工作量，也避免了镶件松动导致的成品尺寸超差。手柄部分的型腔过渡位置做了圆滑的R角处理，既匹配成品壳体的握持手感，也能减少注塑时的应力集中，

　　避免成品在转角位置出现开裂的问题，同时加工时刀具可以顺滑走刀，不会出现急停急转导致的刀纹问题。这类型腔结构在实际生产中适配常用的热塑性塑料注塑工艺，包括PP、ABS、PC等常用壳体材料的注塑生产都能使用，模坯材料可以根据生产批量选择，小批量试产可以用45号钢调质处理，大批量生产可以更换为P20或者718模具钢，不需要改动型腔的三维结构，只需要调整加工时的切削参数即可。安装时型腔的基准角做了明显的标识，和模架的基准角对应，装配时不需要反复找正位置，能缩短模具的装配周期，型腔底部做了平整的安装面，和模架的承托面完全贴合，注塑时不会因为受力不均导致型腔偏移。
