带传动立式砂轮机结构设计模型

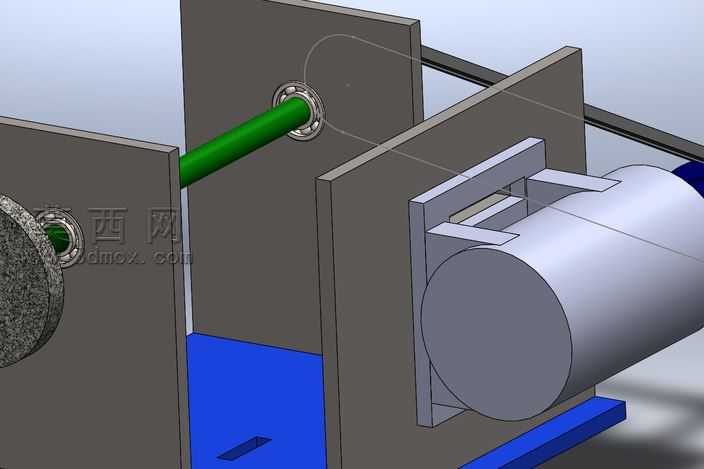

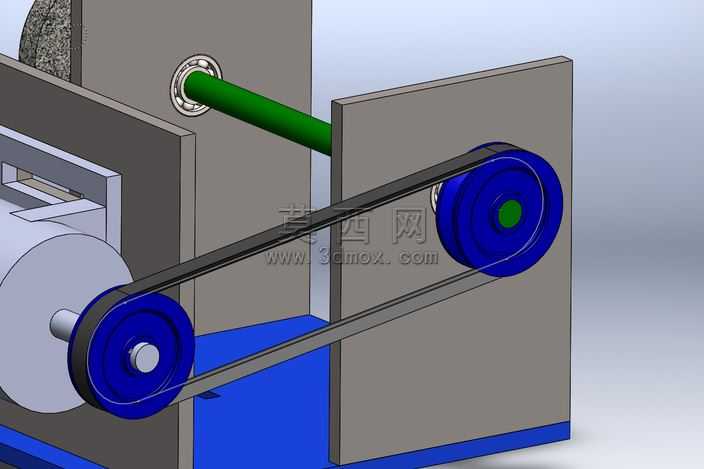

本模型通过三维建模软件完成整体结构搭建，完整还原了立式带传动砂轮机的核心构造，建模过程严格遵循机械设计的装配逻辑，对每一处配合关系都做了精准约束。首先从机架部分开始建模，采用立式立板搭配底部支撑座的结构形式，机架主体选用灰色哑光金属材质，模拟铸铁机架的厚重质感，底部支撑区域设置蓝色涂装的承托结构，既区分部件功能也还原了实际设备的漆面工艺。传动部分采用双平带轮传动布局，两个蓝色带轮分别安装在动力输入轴与砂轮工作轴上，带轮做了轮槽细节建模，平带完全贴合带轮轮缘，还原带传动的张紧装配状态，带轮中心的轴孔、轴端挡圈、固定螺母都做了细节刻画，保证装配关系符合机械设计规范。传动轴部分采用绿色涂装的光轴设计，轴与立板的连接位置完整建模了带座轴承结构，轴承外圈嵌入立板的安装孔内，轴承端面的密封结构、安装螺钉孔都做了细致还原，清晰展示了转动副的支撑形式。模型左侧还原了砂轮工作端的结构，砂轮采用磨粒质感的灰色材质模拟砂轮的磨料表面，砂轮外侧设置半包围式的安全防护罩，防护罩采用薄金属板折弯结构建模，边缘做了折边强化处理，符合砂轮机的安全设计要求。建模过程中对所有部件的干涉情况做了校验，确保带轮转动时平带不会与机架、防护罩发生碰撞，传动轴转动时与轴承内圈无相对错位，各紧固件的安装位置预留了足够的操作空间。材质渲染阶段针对不同部件做了区分处理：金属机架构件添加了轻微的铸造纹理与漆面反光效果，带轮采用亮蓝色烤漆材质，传动轴做了镀锌金属的光泽处理，平带采用黑色橡胶材质并添加细微的织物纹理，砂轮表面做了粗糙磨粒的凹凸质感，整体渲染效果真实还原了实际设备的外观特征。整体设计思路围绕小型立式砂轮机的实用化结构展开，采用带传动的形式可以将动力源布置在机架下方，降低设备整体重心提升运行稳定性，同时带传动具备过载打滑的特性，可以在砂轮卡滞时保护动力部件与传动结构，立式的机架布局可以节省安装空间，适合小型加工场景的打磨作业需求，模型完整展示了该类设备的核心传动与支撑结构，可作为同类设备设计的结构参考。
