可变直径阶梯传动轴结构设计作品

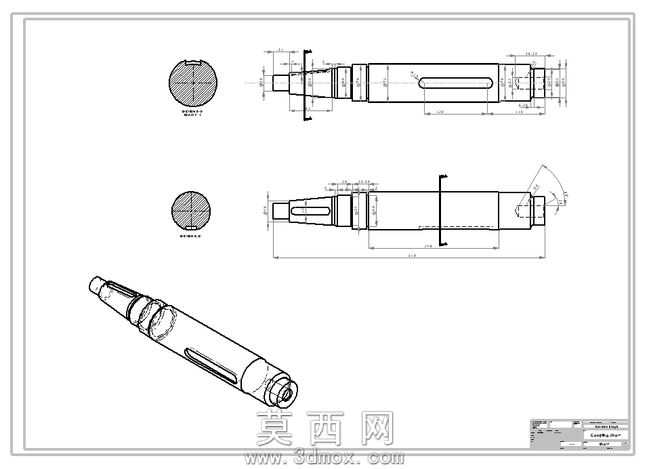

本次设计的可变直径阶梯传动轴，采用三维参数化建模方式完成整体结构搭建，建模过程中以实际传动工况的载荷分布为核心依据，对轴体各段直径进行梯度化设计，从轴端到轴身按照装配需求依次设置不同直径的轴段，分别适配轴承安装、传动件定位、联轴器对接等不同装配功能。建模阶段首先绘制轴体的回转中心线，通过旋转凸台特征生成轴体的基础回转实体，随后针对各轴段的装配定位需求，在对应轴段位置铣削加工出标准键槽结构，键槽的尺寸公差严格遵循机械设计手册中的对应标准，保证后续与传动轮毂、联轴器等部件装配时的配合精度，避免传动过程中出现键连接松动、打滑的问题。轴体两端分别设计有定位轴头与中心孔结构，端部中心孔可用于轴类零件加工时的顶尖定位，也可作为装配时的同轴度校验基准，保证整根轴的回转精度满足传动系统的跳动公差要求。材质渲染阶段选用工业常用的调质合金钢材质效果，赋予轴体均匀的金属哑光质感，同时对轴肩过渡位置做圆角处理的细节呈现，避免应力集中导致的轴体断裂风险，所有轴肩过渡圆角的半径均按照轴径比例设置，兼顾加工工艺性与结构强度。设计过程中充分考虑可变直径的适配性，各轴段的直径参数设置为可编辑状态，可根据不同的传动扭矩需求、装配空间限制快速调整对应轴段的尺寸，无需重新搭建整体模型，大幅提升轴类零件的设计迭代效率。整根轴的结构完全遵循轴类零件的设计规范，各轴段的长度、直径比例经过反复校核，既保证轴体在额定载荷下的抗弯、抗扭强度，也尽可能控制轴体的整体重量，减少传动过程中的转动惯量，提升传动系统的动态响应性能。键槽的位置设置在轴段的居中位置，保证传动件装配后受力均匀，避免偏载导致的轴体局部磨损，轴端的倒角结构也在建模中完整呈现，方便装配过程中零部件的顺利导入，避免装配时刮伤配合零件的表面。
