细丝线轴支撑固定支架结构设计

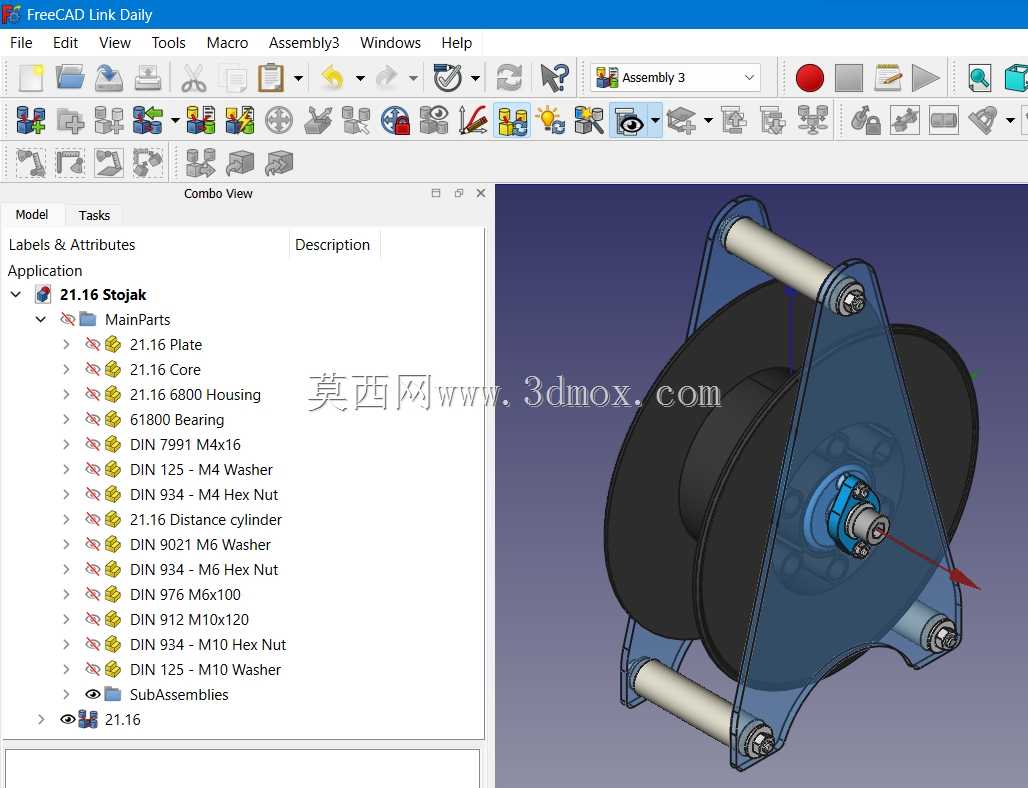

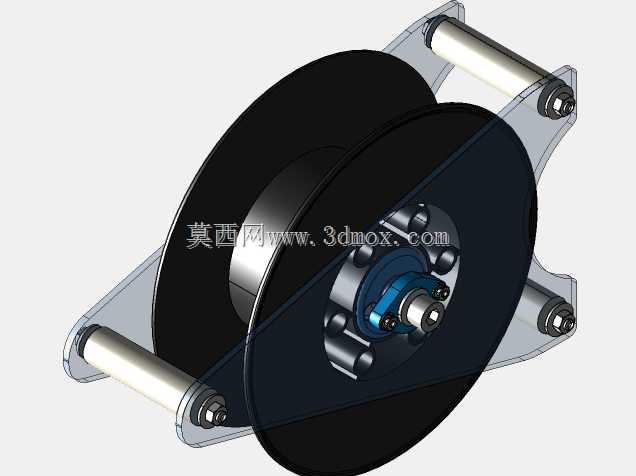

　　在桌面级增材制造、小型电子元器件装配、精密线材放线作业场景中，细丝类耗材的顺畅送料是保障工序稳定运行的核心前提，线轴支撑支架作为承载线卷、保障线材匀速释放的基础构件，其结构合理性直接影响送料张力稳定性，避免线材打结、拉扯断裂、送料卡顿等常见作业故障。这款线轴支架采用双侧三角支撑板式结构，主体支撑件选用两块对称布置的异形折弯板材作为主承载结构，三角构型的支撑轮廓在控制整体重量的前提下，大幅提升了支架的抗倾覆能力与侧向承载刚度，即便搭载满卷的大重量线材卷，也不会出现支架侧翻、支撑臂形变的问题。支架上下两端设置了横向穿装的光轴作为辊轴支撑位，上端光轴作为线卷的主承载转轴，线卷可绕该光轴顺畅转动，光轴与支撑侧板的连接位置采用标准紧固件锁附，

　　既保证了连接强度，也可根据不同线卷的内孔尺寸快速更换适配直径的光轴，适配不同规格的线卷安装需求；下端光轴则作为辅助限位结构，可对线材引出方向做初步导向，避免线材松脱后从支架侧边滑落。支撑侧板的中部预留了轴承安装位，主承载转轴与侧板之间配置了标准滚动轴承，将转轴转动过程中的滑动摩擦转化为滚动摩擦，大幅降低转动阻力，即便线卷重量较大，也可在极小的线材拉力下顺畅转动，不会出现转动卡滞导致的线材拉扯过紧问题，保障送料张力始终处于稳定区间。从安装边界来看，支架底部为平直支撑面，可直接放置在工作台面使用，无需额外打孔固定，也可根据使用需求通过支撑侧板底部预留的安装孔位，锁附在设备机架、墙面或者立式安装架上，适配桌面放置、壁挂安装、

　　机架集成等多种安装场景，整体安装占用空间紧凑，不会过多占用作业台面的有效操作区域。设计过程中充分考虑了标准件的复用性，整套结构除了定制加工的支撑侧板与辊轴外，全部采用通用标准紧固件与轴承，包括内六角螺栓、六角螺母、平垫圈等，这些标准件均可直接从常规五金渠道采购，无需单独定制加工，既降低了支架的加工制造成本，也方便后期维护更换易损件，同时这些标准件模型也可直接复用到其他机械结构设计中，减少重复建模的工作量。在实际使用过程中，线材从线卷引出后，可顺着支撑侧板的轮廓导向至送料机构，支架的结构设计预留了足够的线材引出空间，不会出现线材与支撑结构剐蹭磨损的问题，对于表面带有绝缘层、镀层的精细线材，可有效避免剐蹭导致的线材表层损伤，

　　保障线材使用性能。针对长期使用的磨损问题，主承载光轴采用耐磨金属材质加工，表面做光滑处理，减少与线卷内孔、轴承内圈的磨损量，支撑侧板则可根据使用场景选用金属板材或者硬质工程塑料加工，满足不同载荷等级的使用需求，日常使用中仅需定期对轴承位置加注少量润滑脂，即可长期保持顺畅的转动性能，无需复杂的维护操作。
