3D打印耗材eSun线轴结构设计

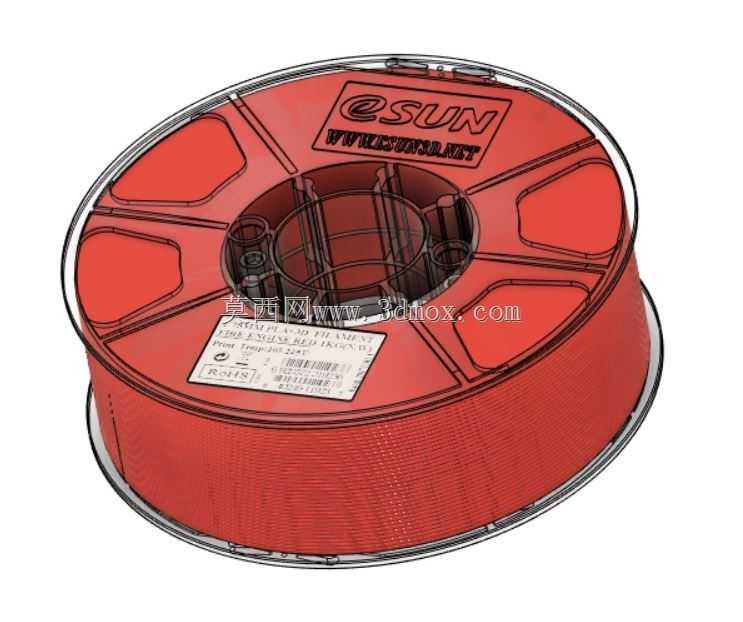

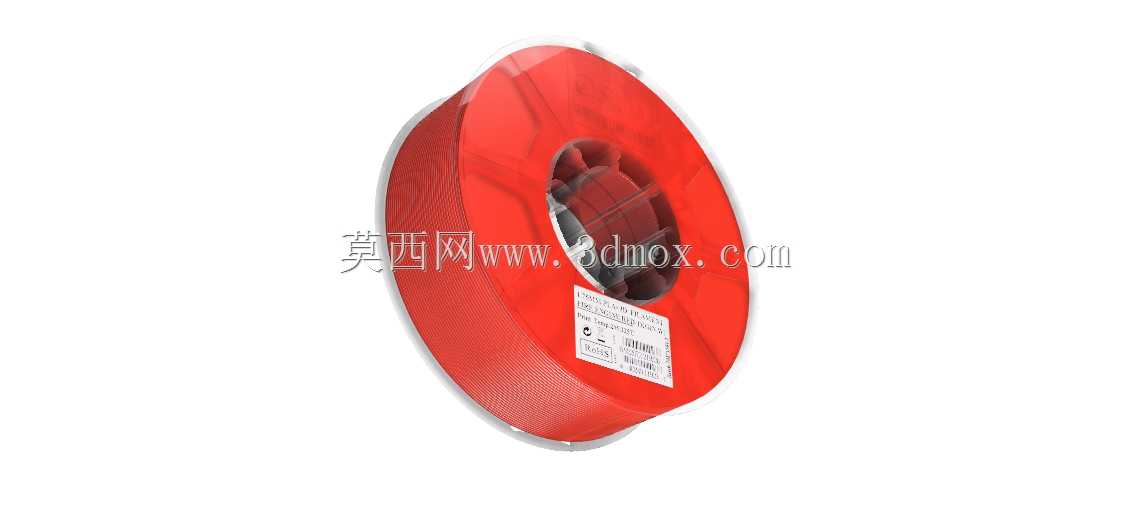

　　在FDM熔融沉积成型3D打印的日常生产作业流程里，耗材线轴是直接影响送料顺畅度的核心配套部件，很多打印过程中出现的缠料、卡料、送料阻力波动问题，追根溯源都和线轴的结构设计、尺寸匹配度有直接关联。这款eSun线轴的三维结构，完全围绕1公斤装PLA、ABS等常规3D打印耗材的缠绕需求设计，整体采用对称式圆盘结构，两侧挡边做了均匀的厚度过渡，既能够保证缠绕耗材时侧边的支撑强度，避免耗材满盘状态下挡边受挤变形导致的耗材松脱、垮边问题，又不会因为壁厚过大造成不必要的材料浪费，适配绝大多数桌面级FDM3D打印机的料架安装空间。

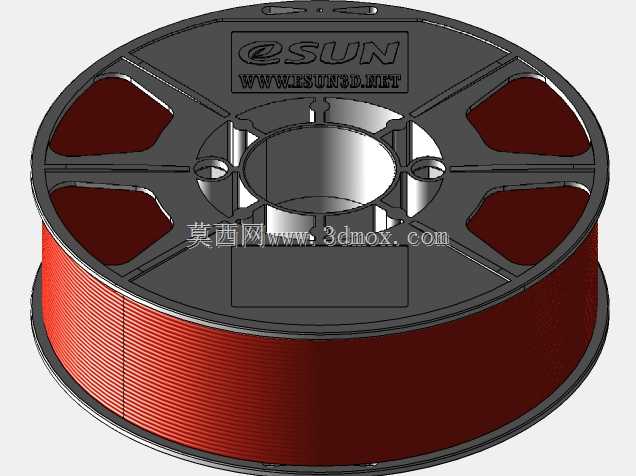

　　从实际应用场景来看，这类线轴除了适配原厂耗材的封装使用外，也可作为第三方耗材分装、回收料重绕的配套载体，不管是桌面级创客场景下的个人打印作业，还是小型3D打印服务工坊的批量生产工位，都能匹配对应的使用需求。线轴的核心安装基准为中心通孔区域，设计时充分考虑了不同机型料架轴径的适配范围，中心孔周边做了放射状的加强筋结构，既提升了线轴整体的抗扭刚度，避免重绕耗材时扭矩过大造成的中心孔开裂，也能在料架上转动时保持更好的动平衡，减少送料过程中因为线轴跳动带来的送丝张力波动，降低打印件出现层纹不均、断丝的概率。

　　具体尺寸边界上，线轴整体外径控制在200毫米，中心安装定位直径为52毫米，两侧挡边之间的净缠绕宽度为62毫米，这个尺寸刚好可以容纳1公斤装1.75毫米直径的常规3D打印耗材，缠绕完成后耗材不会超出挡边边缘，堆叠存放时也不会出现相邻线轴剐蹭耗材表面的问题。线轴表面做了细微的磨砂纹理处理，既可以提升和耗材内层的摩擦力，避免耗材缠绕时出现内层打滑松脱的问题，也不会因为表面过于粗糙造成耗材放卷时的阻力过大。中心区域的标签粘贴位做了下沉式平面设计，粘贴耗材参数标签后不会出现标签凸起剐蹭料架支架的问题，长时间使用也不会出现标签卷边脱落的情况。

　　设计过程中重点平衡了几个工程实际矛盾点：首先是壁厚与重量的平衡，线轴整体采用薄壁加筋的结构设计，在满盘1公斤耗材的承重状态下，侧边最大形变量控制在0.2毫米以内，完全满足使用强度要求，同时空盘重量控制在较低水平，减少转动惯量对送料系统的负载影响；其次是转动顺畅度与阻尼感的平衡，中心孔的尺寸公差做了合理匹配，既不会因为间隙过小造成线轴在料轴上卡滞，也不会因为间隙过大造成转动时的晃动窜动；最后是通用性与专用性的平衡，整体尺寸兼容市面上绝大多数主流品牌1公斤装耗材的缠绕规格，不管是原厂耗材替换空盘，还是用户自行重绕回收耗材，都能直接适配，不需要额外调整料架的安装尺寸。

　　从结构细节来看，两侧挡边的边缘做了圆弧过渡处理，没有尖锐的棱角，一方面是避免操作人员拿取线轴时被划伤，另一方面也能防止耗材放卷过程中被挡边边缘剐蹭造成耗材表面刮伤，影响最终打印件的成型质量。线轴的绕线筒表面做了均匀的防滑槽设计，耗材起始端可以卡入槽内固定，不需要额外粘贴胶带固定耗材端头，避免残胶污染耗材造成打印堵头。整体结构没有复杂的倒扣、异形结构，不管是采用注塑工艺批量生产，还是用户自行使用3D打印制作替换件，都能轻松实现，不需要特殊的工装夹具辅助生产。
