越野纹理玩具行走轮结构设计

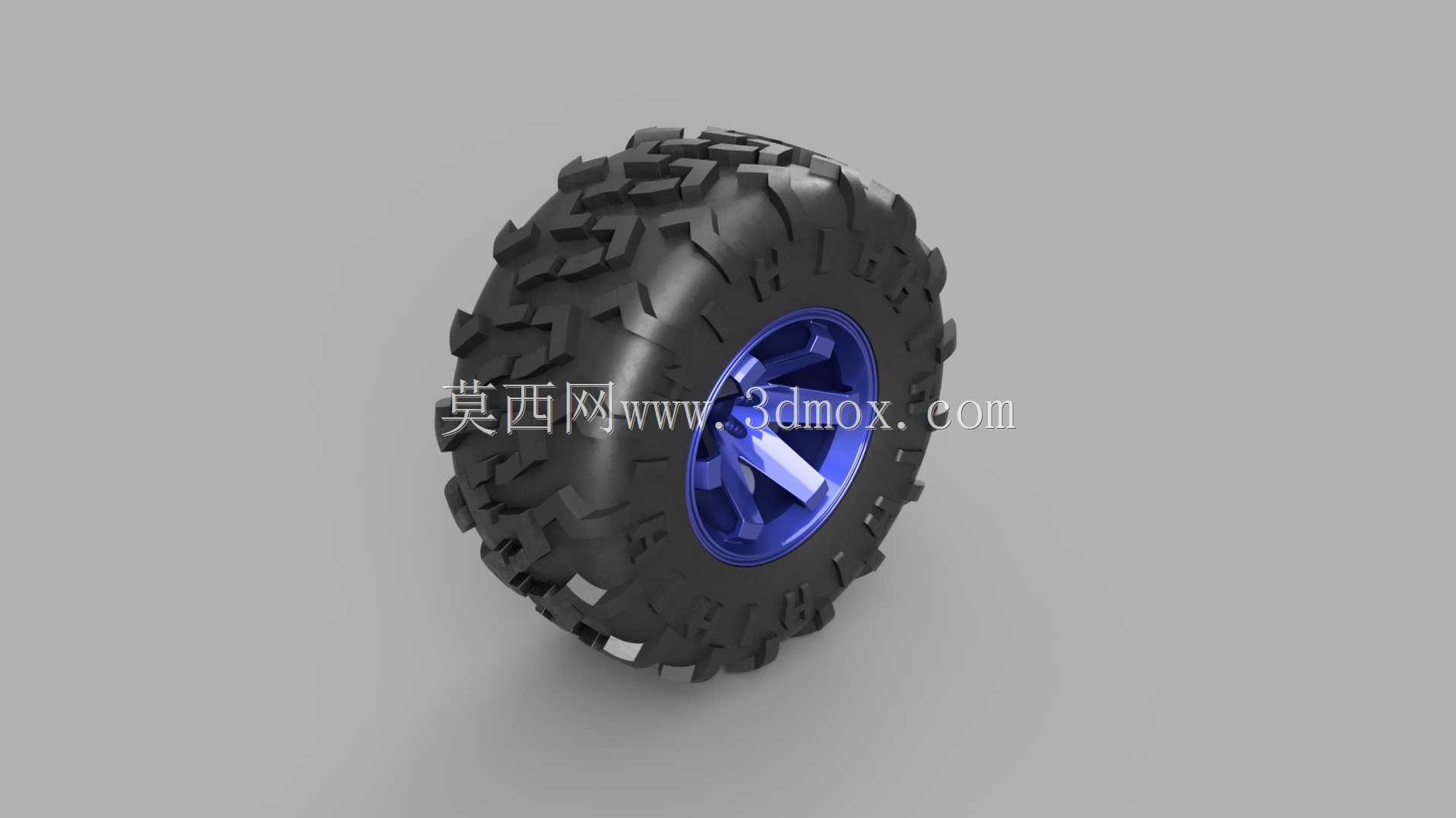

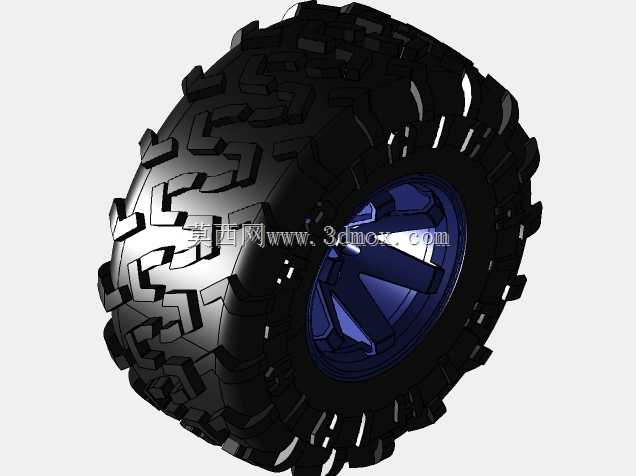

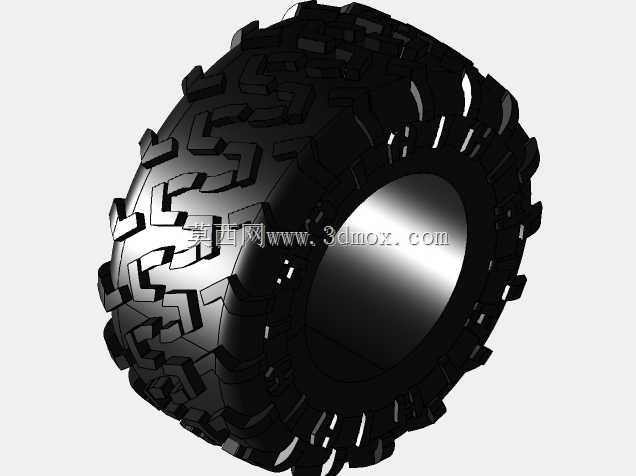

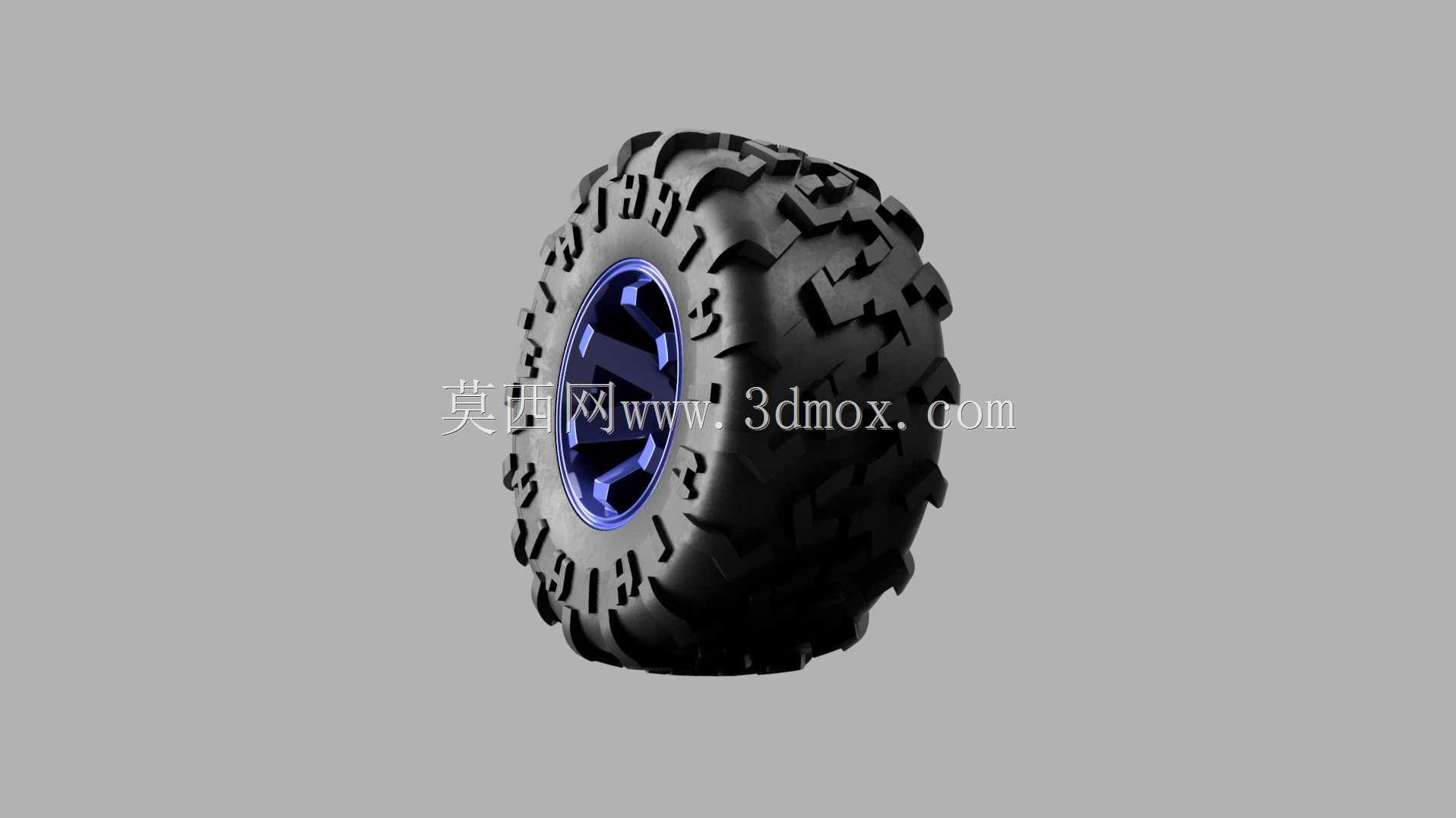

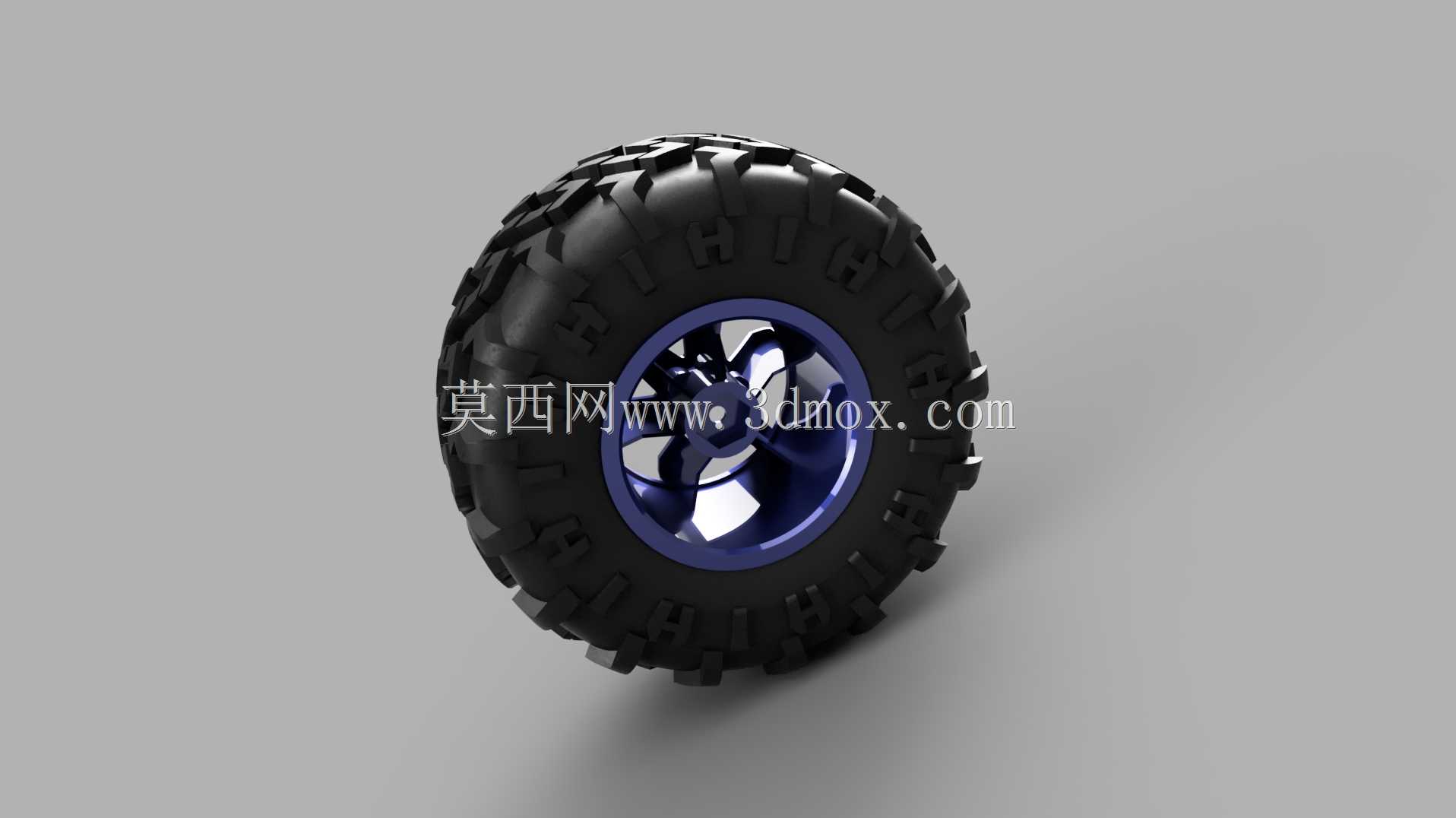

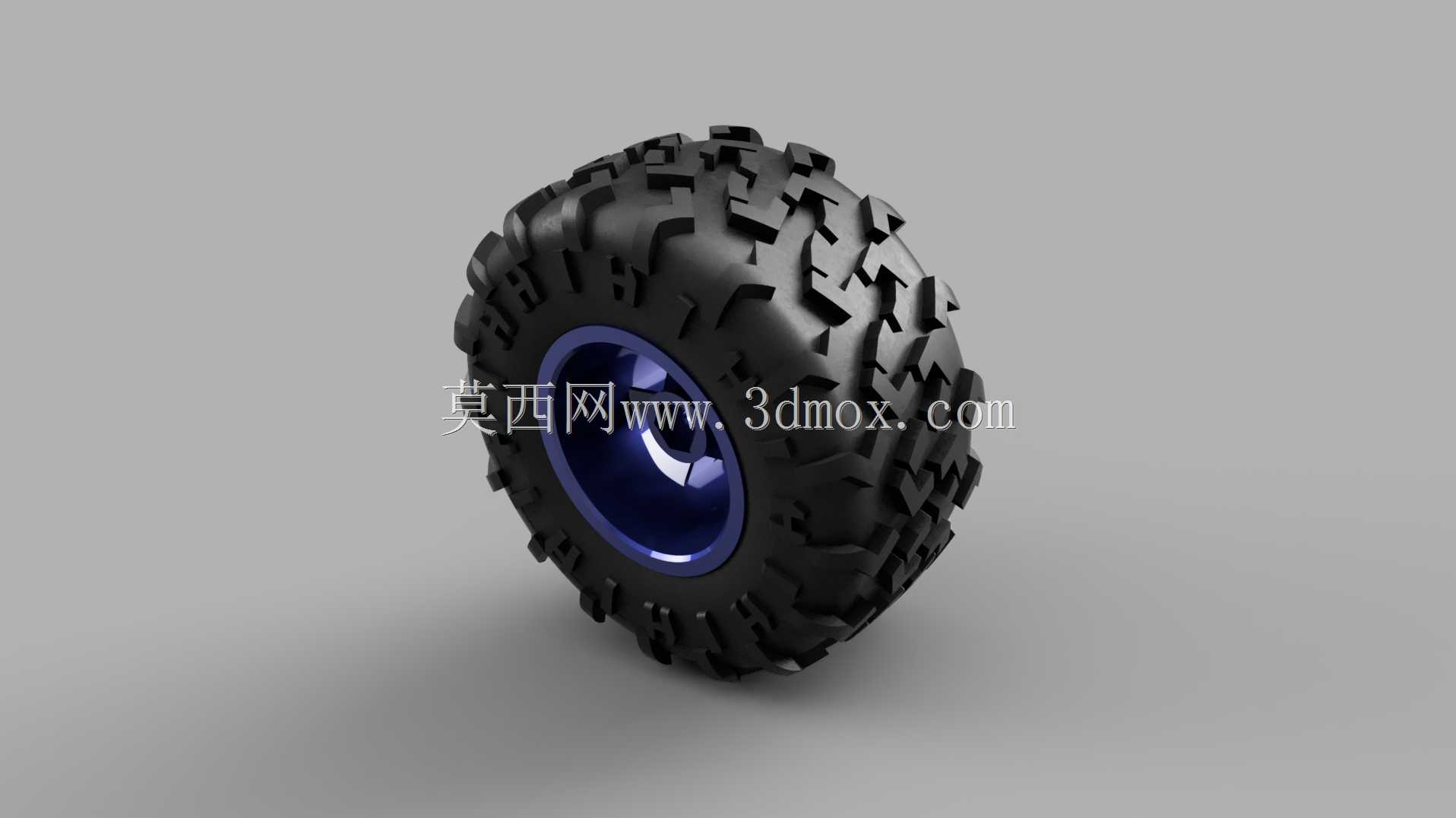

　　这款带深越野胎纹的行走轮，最初是从市售成品玩具上逆向还原的结构，日常做小型移动机器人DIY、桌面级玩具开发的时候，经常会遇到行走轮抓地力不足、轮毂和轴配合松旷的问题，这个轮组的结构刚好能覆盖这类小负载移动场景的使用需求。先从实际应用场景说，它不光能装在遥控越野玩具车上，很多做小型巡检机器人、教育类竞赛机器人的开发者，也会选这类胎纹的轮子，毕竟桌面测试、室内地毯甚至室外短距离草地行进的时候，深胎纹能咬进接触面的微小缝隙，不会像光面轮那样一遇到轻微起伏就打滑空转。做结构设计的时候，首先考虑的是胎面和轮毂的配合公差，外层橡胶质感的胎体做了内嵌的卡合槽，和内侧硬质塑料轮毂装配的时候，不需要额外打胶，靠胎体自身的弹性张紧就能卡紧，

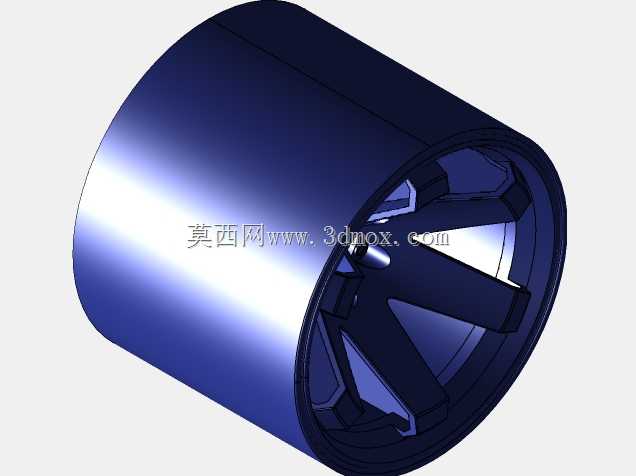

　　长时间正反转切换也不会出现胎皮和轮毂相对滑动的问题，这点比很多粘接固定的玩具轮靠谱，后期维护更换胎皮也方便。胎纹的排布不是随便做的块状凸起，每一块胎齿都做了倾斜的导角，正向滚动的时候能顺着接触面把杂物排开，不会把小石子、地毯纤维卡进胎纹缝隙里，胎齿的高度控制在胎体总厚度的三分之一，既保证了足够的形变空间来缓冲颠簸，又不会因为胎齿过软导致行走的时候轮组偏摆，影响移动精度。轮毂部分做了双色的结构设计，外侧的蓝色装饰圈和内侧的轮毂主体是卡扣配合，不是一体注塑的，这样后期如果需要调整轮毂配重，或者更换不同颜色的装饰件，不需要重新开整个轮毂的模具，只需要更换外圈的装饰圈就行，能降低小批量生产的成本。轮毂中心的安装孔做了D型切边，

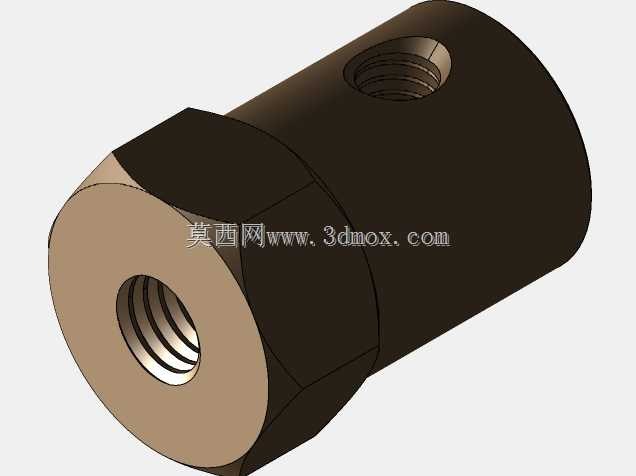

　　不是普通的圆孔，和电机输出轴配合的时候，能靠平面传递扭矩，不会因为长时间正反转出现孔位磨圆、丢转的问题，安装孔周围做了六条辐射状的加强筋，从中心孔一直延伸到轮毂和胎皮配合的边缘，既提升了轮毂整体的抗扭强度，又不会过多增加轮组的重量，毕竟小型移动设备对行走部分的重量很敏感，过重的轮子会增加电机的负载，缩短续航。再说到安装边界，这个轮组的轴向宽度控制得比较紧凑，安装的时候轮毂内侧和设备机架之间只需要留2毫米的间隙就够，不会因为轮组过宽占用过多的机身内部空间，中心安装孔的尺寸适配常用的小型直流减速电机轴径，不需要额外做轴套转接，直接插进去拧紧顶丝就能固定，对DIY开发者来说省了很多二次加工的麻烦。胎体的材质选用的是有一定弹性的软质材料，压在接触面上的时候会有轻微的形变，增大接触面积，在光滑的瓷砖、玻璃面上行走的时候也能有足够的摩擦力，不会出现原地打滑的情况，同时胎体的硬度又不会太软，负载1.5公斤以内的设备的时候，形变量控制在0.5毫米以内，不会因为胎体过度形变导致行走路线走偏。很多人做小型移动设备的时候容易忽略轮子的细节，觉得只要是个圆的能转就行，实际调试的时候会发现，轮子的胎纹形状、轮毂和轴的配合方式、胎体的硬度，都会直接影响整个设备的行走稳定性，比如之前做过的一款小型循迹机器人，一开始用光面的轮子，在铺了桌布的测试台上经常打滑，循迹精度一直达不到要求，换成类似胎纹的轮子之后，抓地力上来了，循迹的误差直接缩小了一半。

　　这款轮组的结构在设计的时候还考虑了模具脱模的便利性，所有的加强筋、卡扣结构都做了脱模斜度，没有倒扣的死结构，批量注塑生产的时候不需要做复杂的抽芯结构，能有效降低生产的不良率。轮毂外侧的装饰圈除了美观之外，还能起到一定的挡泥作用，轮子在沾了少量灰尘、水渍的时候，装饰圈能挡住污物不会甩到轮毂中心的轴承或者电机轴上，减少轴位进灰卡滞的概率，延长轮组的使用寿命。胎纹的块状设计还能降低滚动的时候产生的噪音，在硬质地面上滚动的时候，胎齿依次接触地面，不会像光面轮那样因为整个接触面同时拍击地面产生明显的噪音，适合用在需要安静运行的室内小型设备上。做三维建模的时候，胎纹部分的曲面是重点，每一块胎齿的弧度都要和胎体的整体圆柱面贴合，不能出现凸起过高或者凹陷的问题，不然滚动的时候会出现周期性的颠簸，轮毂部分的加强筋厚度要均匀，避免注塑的时候出现缩痕，影响装配精度。中心安装孔的D型切边位置要和轮毂的加强筋对齐，保证扭矩传递的时候受力点在加强筋的位置，不会因为应力集中导致轮毂开裂。整体轮组做了动平衡的优化，胎纹的排布是圆周均匀分布的，高速旋转的时候不会出现明显的振动，适配转速在每分钟200转以内的小型电机，完全能满足玩具、小型教育机器人的行走需求。
