3D打印机耗材卷轴安装固定支架结构

　　在桌面级FDM3D打印设备的实际使用场景中，耗材卷轴的放置与送料顺畅度直接影响打印过程的稳定性，不少原厂设备配套的料架存在适配性差、转动阻力大、耗材易缠绕脱落的问题，尤其是更换不同宽度、不同内径的第三方耗材卷时，经常出现卡滞、拉扯耗材导致打印断料、层纹错位的故障。这套耗材卷轴安装固定结构，正是针对桌面级3D打印机的耗材送料环节痛点做的适配优化，可直接加装在Creality Ender 3 PRO机型的型材框架上，替代原有简易料架，解决不同规格耗材卷的兼容放置问题。

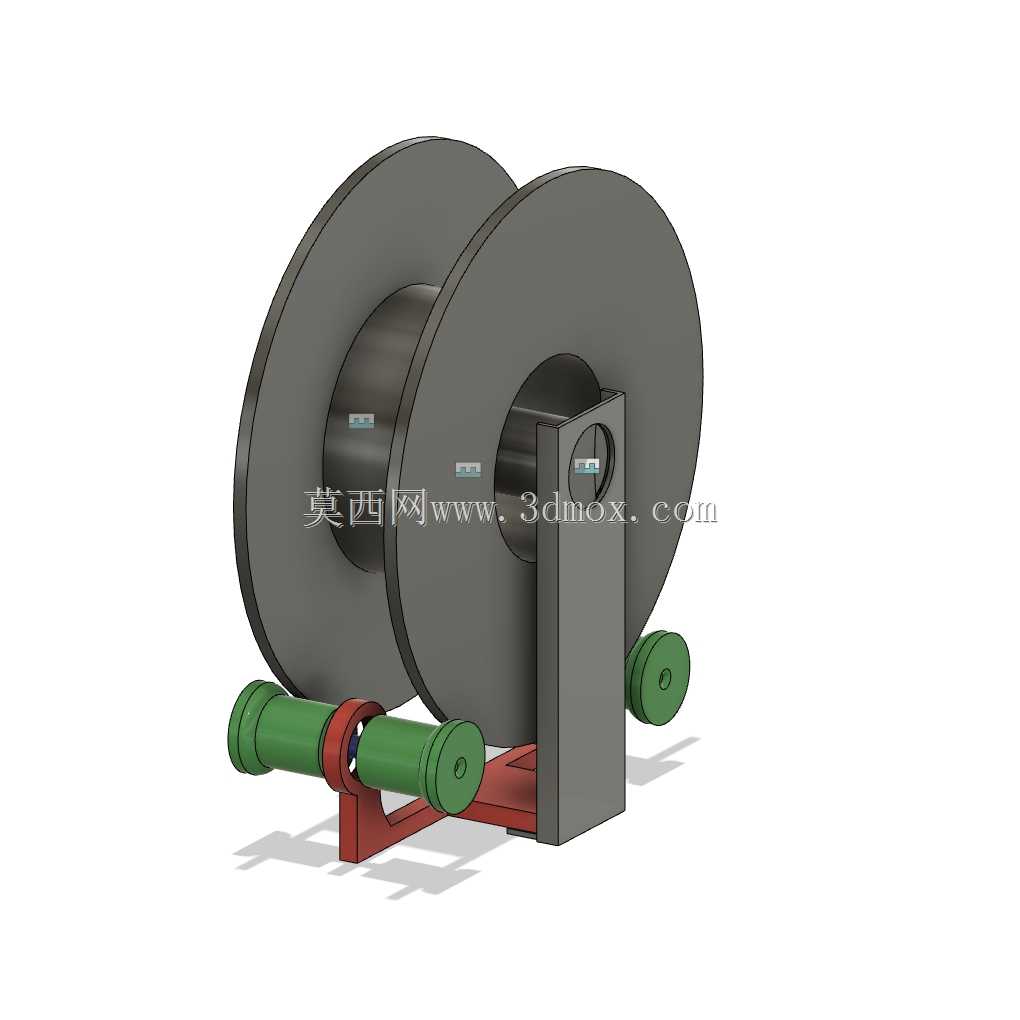

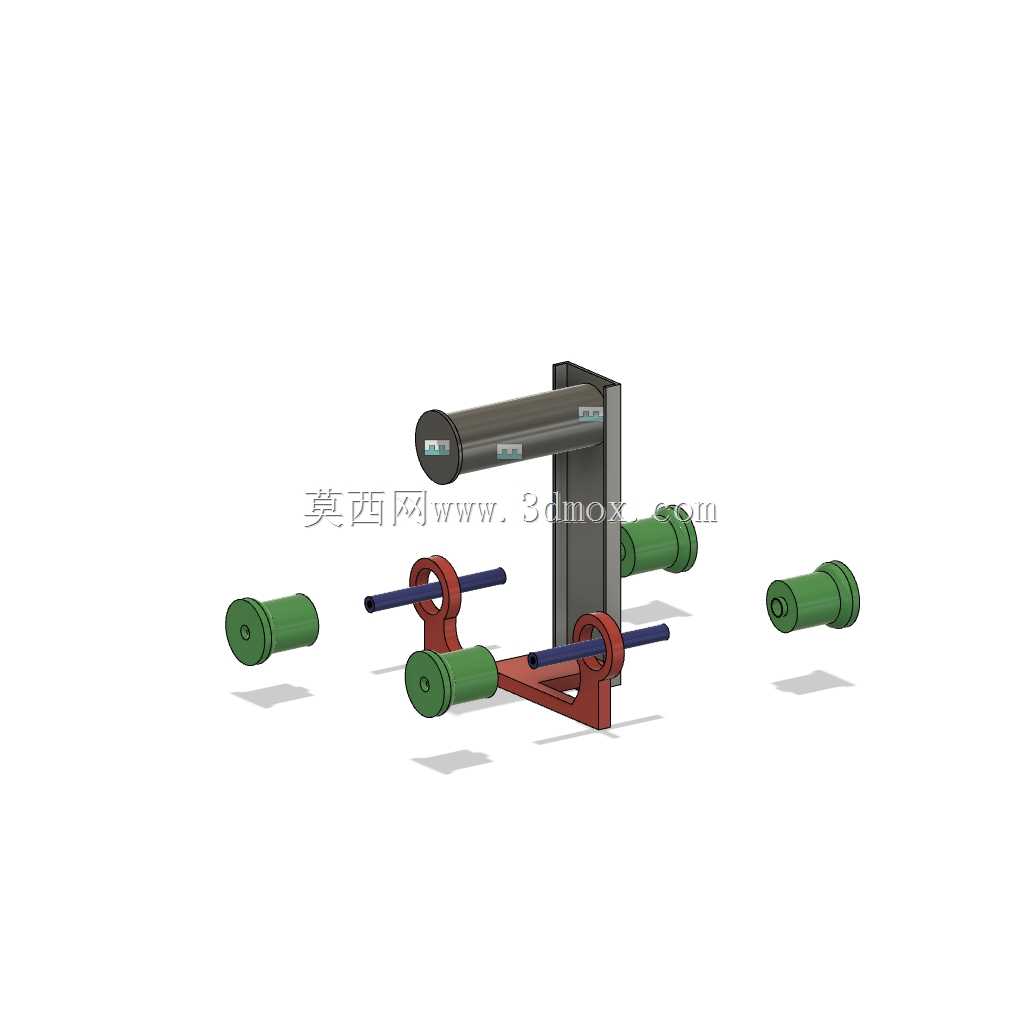

　　从结构功能来看，整套组件分为卷轴承载主体、两侧限位挡盘、底部安装固定座、导向滚轴四个核心部分。两侧的大直径圆形挡盘采用对称式设计，挡盘内侧面做了小角度的拔模斜度，既可以对耗材卷的轴向位置做限位，避免打印过程中料卷左右窜动导致的线材偏移，也能适配100mm到120mm区间不同宽度的常规1KG装PLA、ABS、TPU耗材卷，不需要额外加装调整垫片。中间的卷轴支撑段采用空心轴结构，内壁做了光滑处理，和固定座上的支撑轴配合时，转动间隙控制在0.2mm以内，既不会因为间隙过大出现料卷跳动，也不会因为配合过紧导致转动阻力过大，当打印送料速度在60mm/s到120mm/s区间内变化时，料卷可以跟随线材拉力顺畅转动，不会出现拉扯耗材导致的送料不足问题。

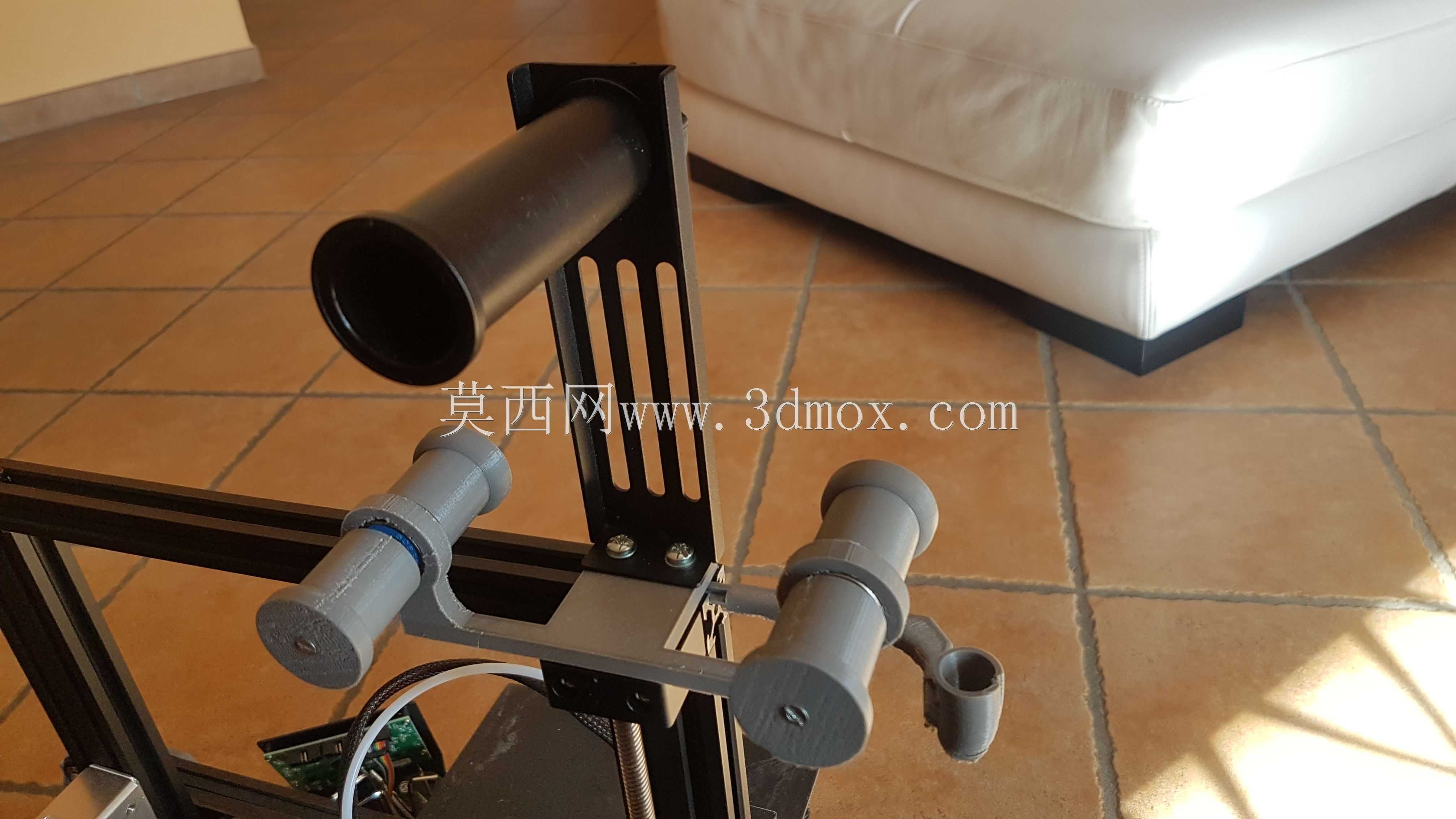

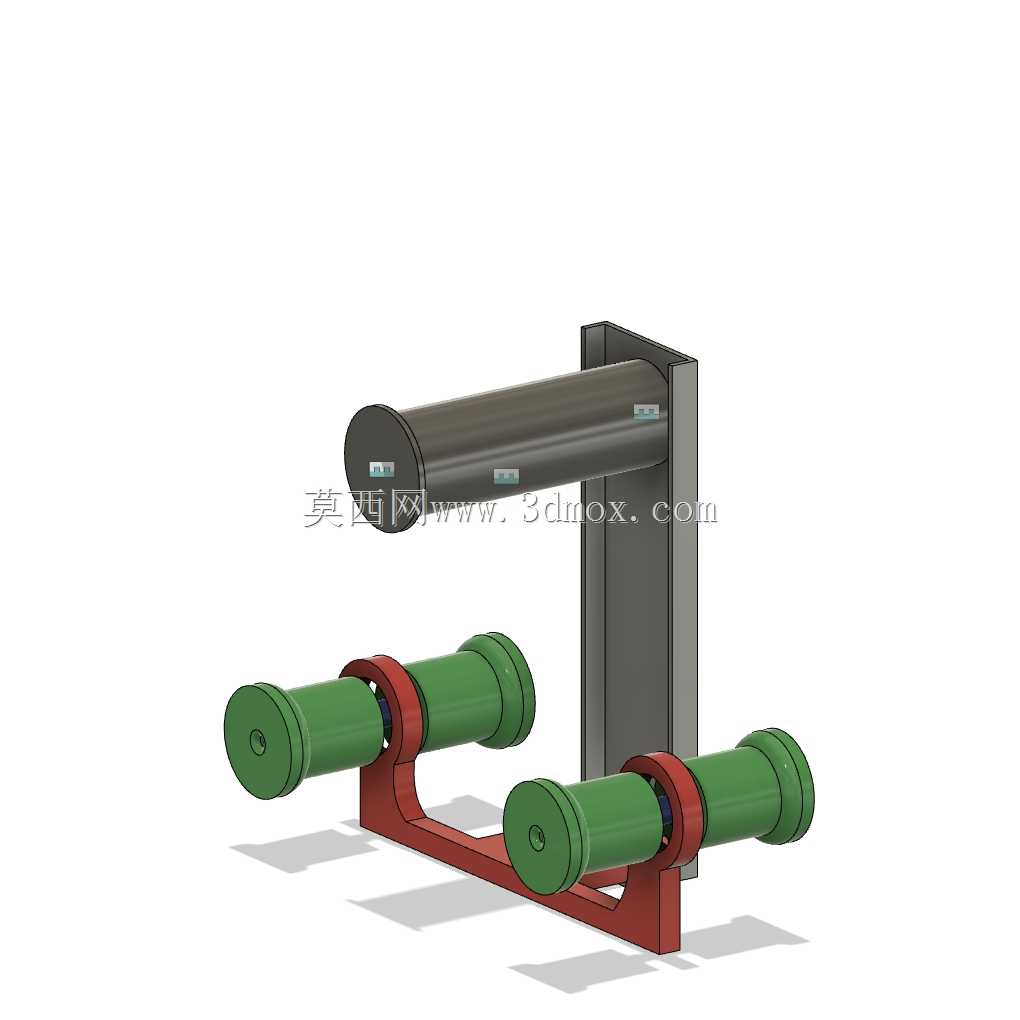

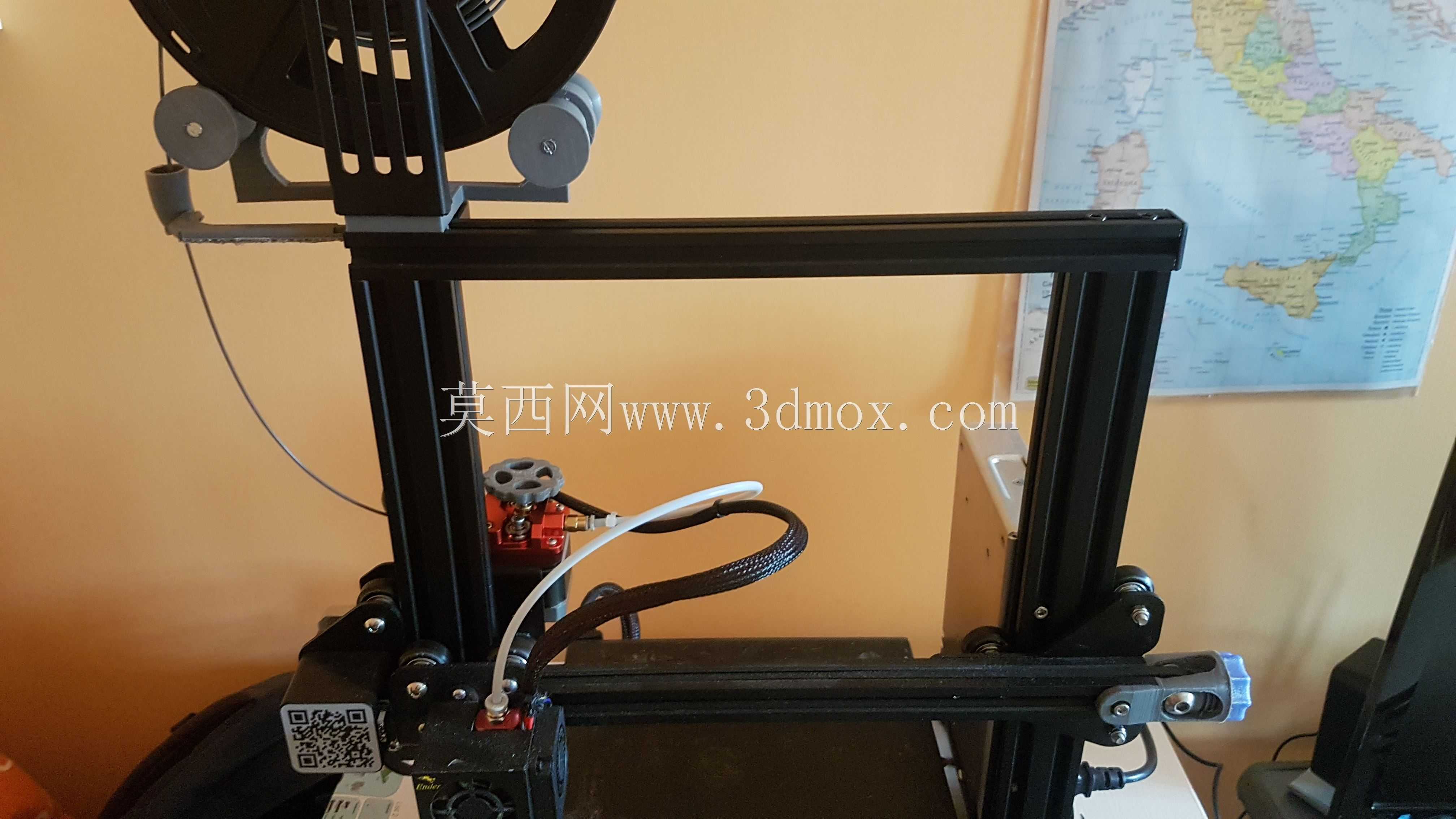

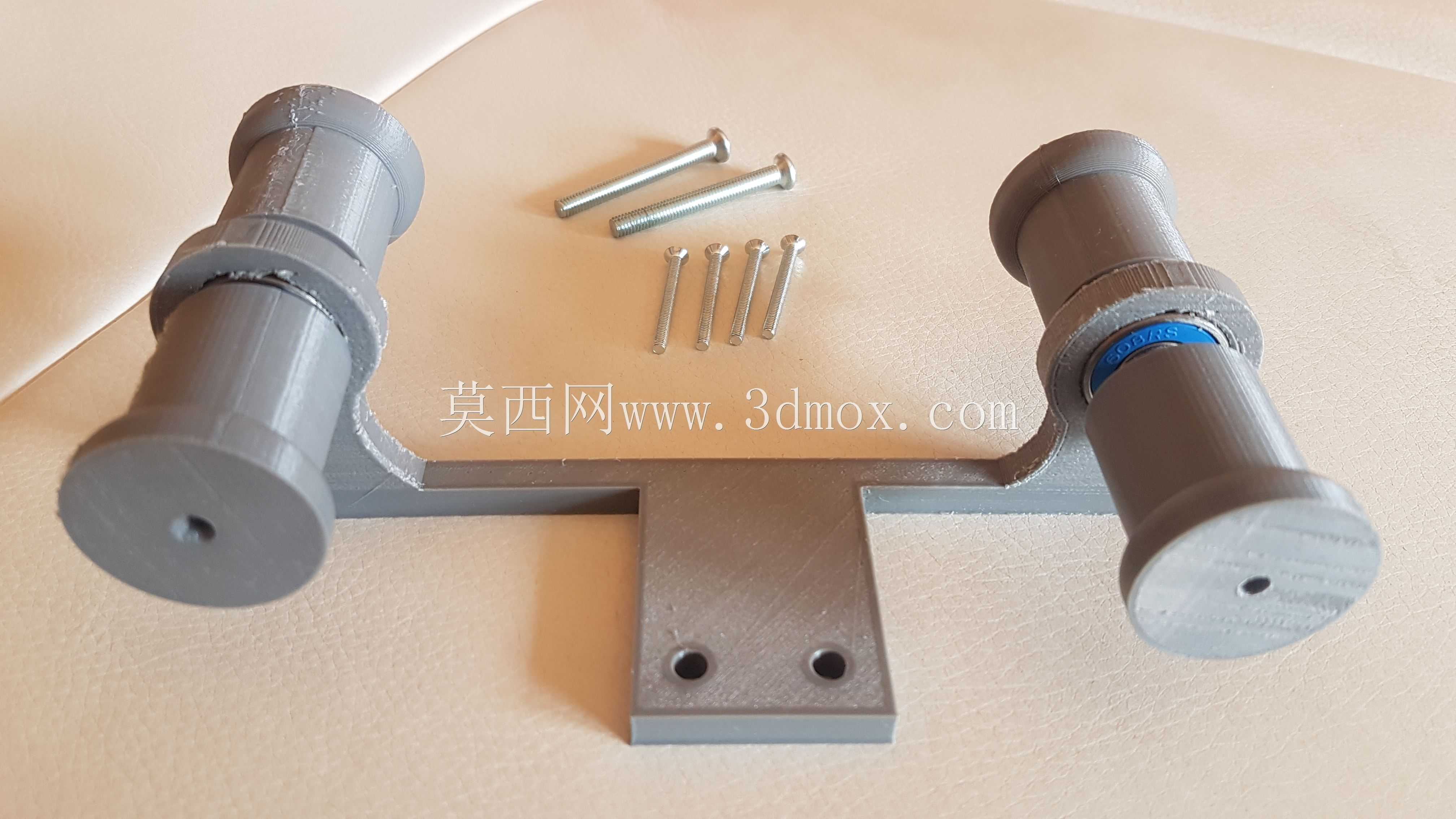

　　底部的安装固定座采用L型折弯式结构，垂直段和卷轴支撑结构连接做承重，水平段预留了和2020铝型材适配的安装槽位，可以直接通过T型螺母固定在打印机框架的顶部或者侧部型材上，安装位置可以根据用户的走线需求灵活调整，不需要对原有设备的框架做打孔、切割等改装，降低了加装门槛。固定座前方延伸出的双导向滚轴结构，采用两端带轴肩的小直径滚轮设计，两个滚轴平行布置，中心距为35mm，耗材从料卷引出后从两个滚轴中间穿过，可以对线材的导出方向做约束，不管料卷上的耗材缠绕在什么位置，导出的线材都能保持稳定的走向，避免线材和料盘边缘、设备框架发生摩擦刮蹭，减少送料阻力的波动，对于TPU这类柔性耗材来说，这种导向结构还能避免线材打卷、打结，大幅降低柔性耗材打印的堵头概率。

　　设计过程中充分考虑了FDM3D打印的自制加工特性，所有结构件的壁厚都控制在2.5mm到3mm之间，没有大角度的悬空结构，打印时不需要添加过多支撑，普通用户用桌面级FDM打印机就可以自行加工制作，零件之间的连接采用过盈配合加少量胶水辅助固定的方式，不需要额外采购螺丝、轴承等标准件，降低了整套结构的制作成本。结构的整体外轮廓尺寸控制在160mm140mm120mm以内，安装后不会超出Ender 3 PRO设备原有外轮廓太多，不会和打印机的运动部件、外罩结构发生干涉，即使是加装了封闭式外罩的设备，也可以正常安装使用。

　　从实际使用的适配性来看，这套结构除了适配原厂标准的1KG耗材卷之外，对于部分内径为55mm、宽度为70mm的0.5KG小规格耗材卷，也可以通过在卷轴上加装适配套环的方式实现兼容，不需要更换整个支架结构。卷轴的转动部分没有采用金属轴承，而是利用塑料件本身的低摩擦特性实现转动，长期使用过程中不会出现轴承进灰、生锈导致的转动卡滞问题，维护成本极低，只需要定期擦拭卷轴表面的耗材碎屑就可以保持顺畅转动。导向滚轴的表面做了圆弧过渡处理，没有尖锐棱角，不会在耗材送料过程中刮伤线材表面，避免线材表面的碎屑被带入挤出机造成堵头。
