双叶天线安装固定支架研磨工装

　　在通讯天线组装与调试的生产环节中，天线支架安装面的平面度、安装孔位的同轴度会直接影响天线信号接收的指向精度，尤其是双叶结构的定向天线，支架基准面的形位公差超差，会导致两个天线叶瓣的信号覆盖角度出现偏移，直接影响信号传输的稳定性。这款研磨工装正是针对小批量双叶天线支架的端面修磨工序设计，用来替代大型平面磨床的复杂装夹流程，适配车间零散修配、小批次试制的加工场景。

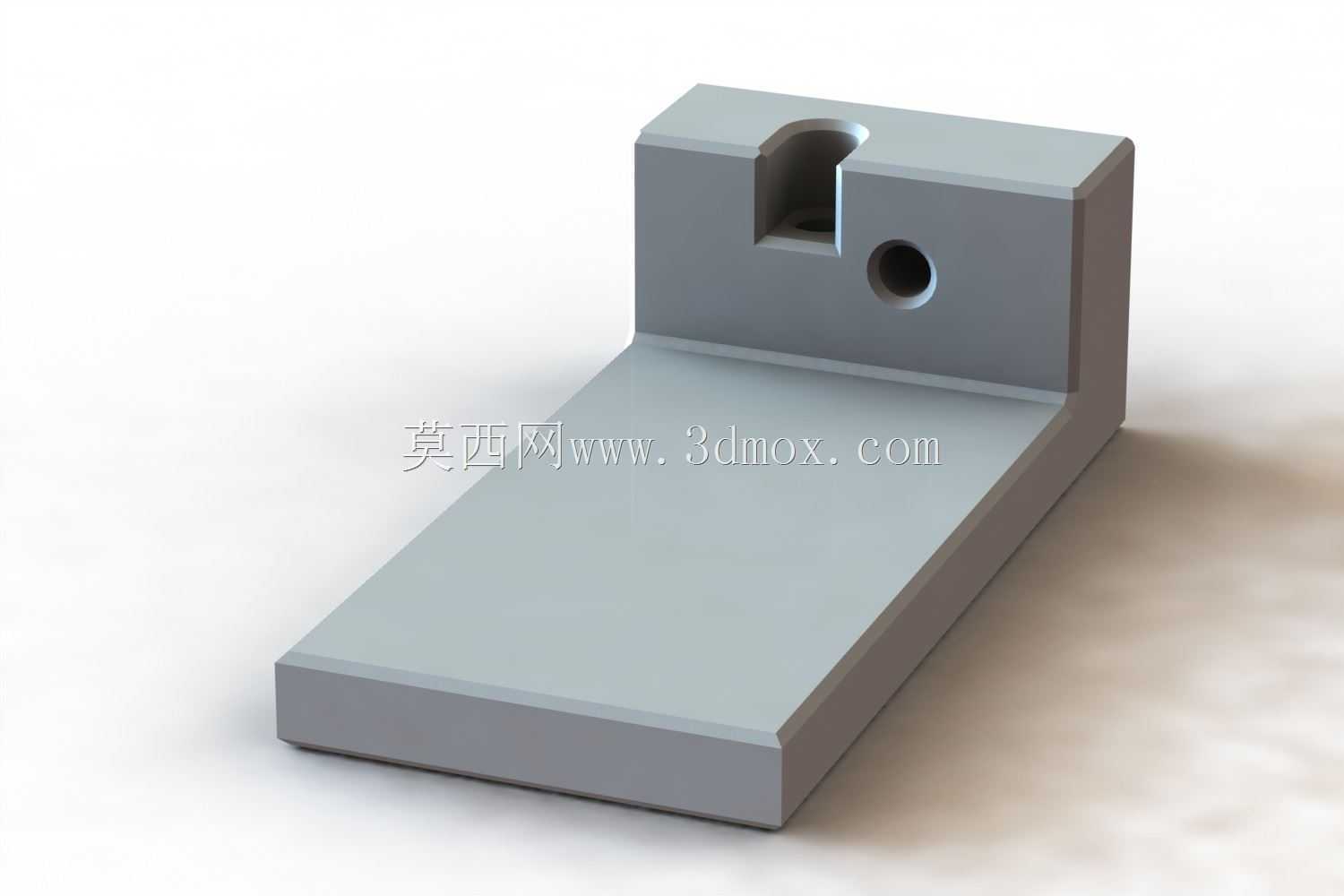

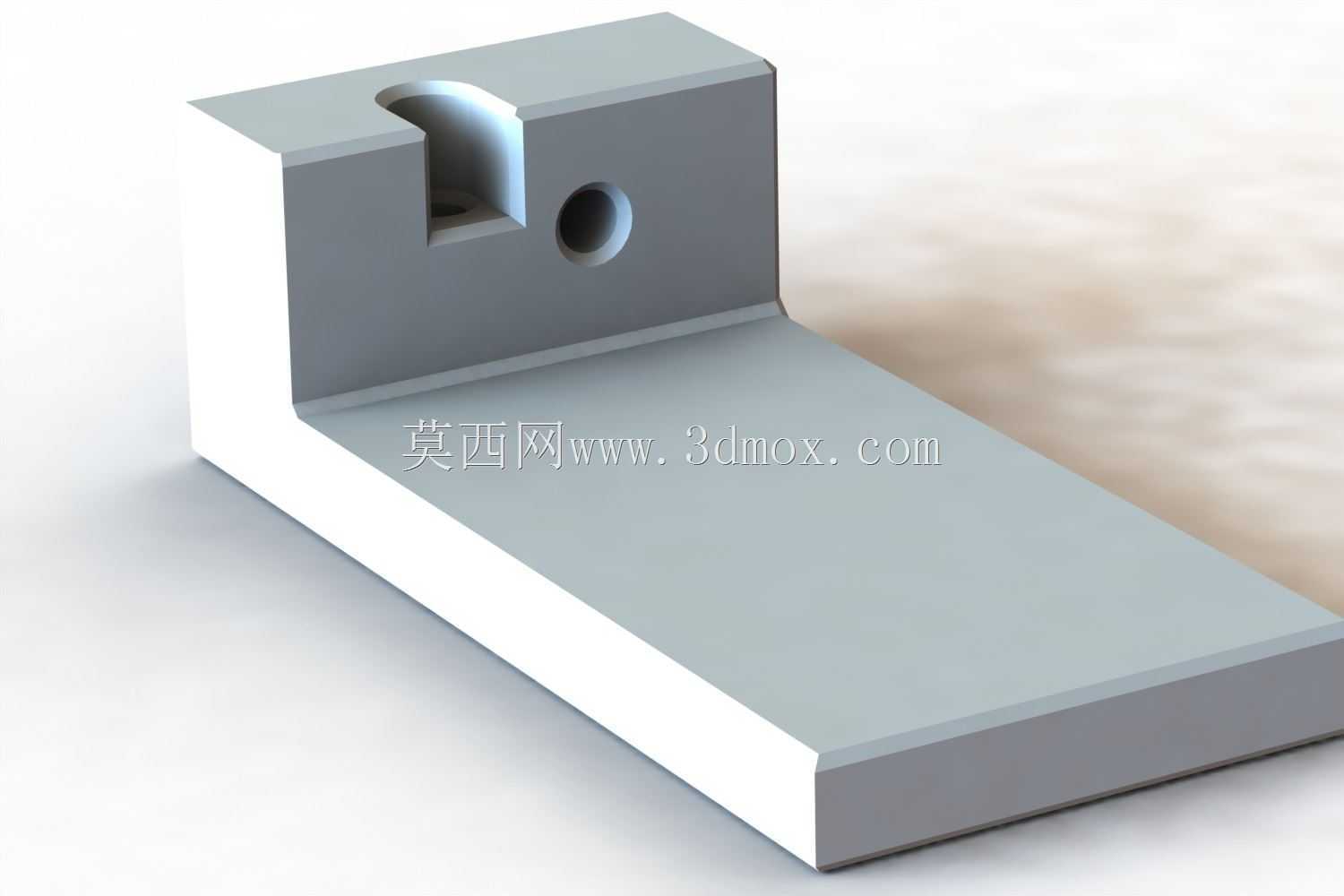

　　从结构设计来看，工装采用L型一体式基座结构，底部平直的承托面作为整个工装的定位基准，加工时可直接吸附在磨床磁力工作台表面，不需要额外制作复杂的压板装夹结构，基座竖直立面上设置了两个定位特征，上方的异形避让槽用来匹配天线支架背部的凸起定位柱，下方的圆形通孔为锁紧螺钉提供安装空间，装夹时只需要将待研磨的天线支架靠紧竖直立面，让背部凸起卡入避让槽完成周向定位，再通过螺钉穿过通孔将工件锁紧在工装上，即可启动磨床对支架的安装基准面进行研磨作业。

　　设计过程中优先考虑了装夹的便捷性与定位的可靠性，L型结构的竖直立面与底部承托面的垂直度严格控制在0.02mm以内，保证研磨后的工件端面与安装定位面的垂直度满足天线装配要求，避让槽的轮廓尺寸比天线支架背部凸起大0.1mm，既可以保证工件顺利装入，又不会因为间隙过大导致研磨过程中工件出现晃动。下方的锁紧孔位置经过受力校核，锁紧力作用点刚好落在工件的重心投影范围内，避免锁紧时工件出现翘起变形，研磨过程中不会因为切削力的作用导致工件移位。

　　安装边界方面，工装整体的长宽高尺寸控制在小型磨床的工作台行程范围内，底部承托面的平面度经过预磨处理，表面粗糙度达到Ra0.8，和磁力工作台吸附时不会出现间隙，保证工装本身的装夹稳定性。竖直立面的厚度经过强度验算，在螺钉锁紧力和磨削切削力的共同作用下不会出现形变，长期反复使用也不会出现定位面磨损超差的问题。工装的边角位置都做了C1的倒角处理，避免操作人员装夹工件时被锐边划伤，也减少工装搬运过程中边角磕碰损伤定位基准的概率。

　　实际使用场景中，这款工装不需要复杂的调试步骤，新员工经过简单培训即可完成装夹操作，相比通用平口钳装夹的方式，装夹效率提升60%以上，而且定位一致性更好，研磨后的工件平面度可以稳定控制在0.01mm以内，完全满足双叶天线的装配精度要求。针对小批量试制阶段的天线支架修配工作，不需要专门制作大型专用夹具，大幅缩短了生产准备周期，也降低了小批量加工的工装成本。工装本身的结构简单，加工难度低，使用普通铣床和平面磨床即可完成制作，后期维护也十分方便，当定位面出现轻微磨损时，只需要重新研磨竖直定位面和底部承托面即可恢复精度，不需要整体更换工装。

　　在通讯设备生产车间的研磨工序中，这类小型专用工装往往是提升加工效率、保证零件精度的关键，不同于通用夹具的适配性广但装夹效率低的特点，这类针对特定零件设计的简易研磨工装，刚好匹配通讯零部件小批量、多品种的生产特点，在保证加工精度的前提下，尽可能压缩装夹辅助时间，降低操作人员的技能要求，让研磨工序的加工质量更加稳定，不会因为操作人员的技能水平差异导致零件批次质量波动。
