多关节工业机械臂本体结构设计

项目分类:工业机器人 发布时间:2025-01-20 ID:910373
  • 多关节工业机械臂本体结构设计
  • 多关节工业机械臂本体结构设计
  • 多关节工业机械臂本体结构设计
  • 多关节工业机械臂本体结构设计
  • 多关节工业机械臂本体结构设计
  • 多关节工业机械臂本体结构设计
  • 多关节工业机械臂本体结构设计
  • 多关节工业机械臂本体结构设计
  • 多关节工业机械臂本体结构设计
  • 多关节工业机械臂本体结构设计
  • 多关节工业机械臂本体结构设计
  • 多关节工业机械臂本体结构设计
  • 多关节工业机械臂本体结构设计
  • 多关节工业机械臂本体结构设计
  • 多关节工业机械臂本体结构设计
  • 多关节工业机械臂本体结构设计
  • 多关节工业机械臂本体结构设计
  • 多关节工业机械臂本体结构设计
  • 多关节工业机械臂本体结构设计
  • 多关节工业机械臂本体结构设计
  • 多关节工业机械臂本体结构设计
  • 多关节工业机械臂本体结构设计
  • 多关节工业机械臂本体结构设计
  • 多关节工业机械臂本体结构设计

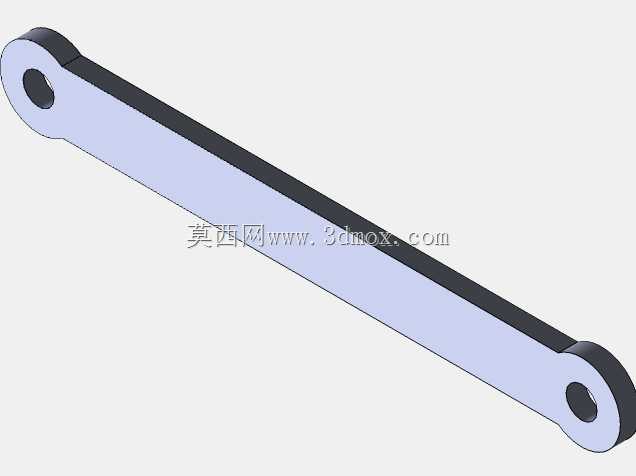

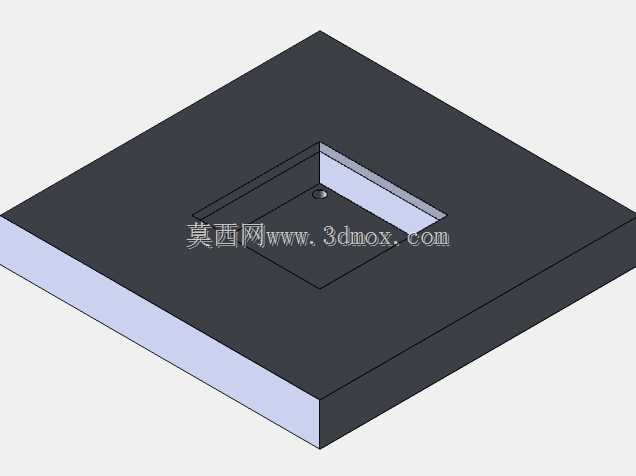

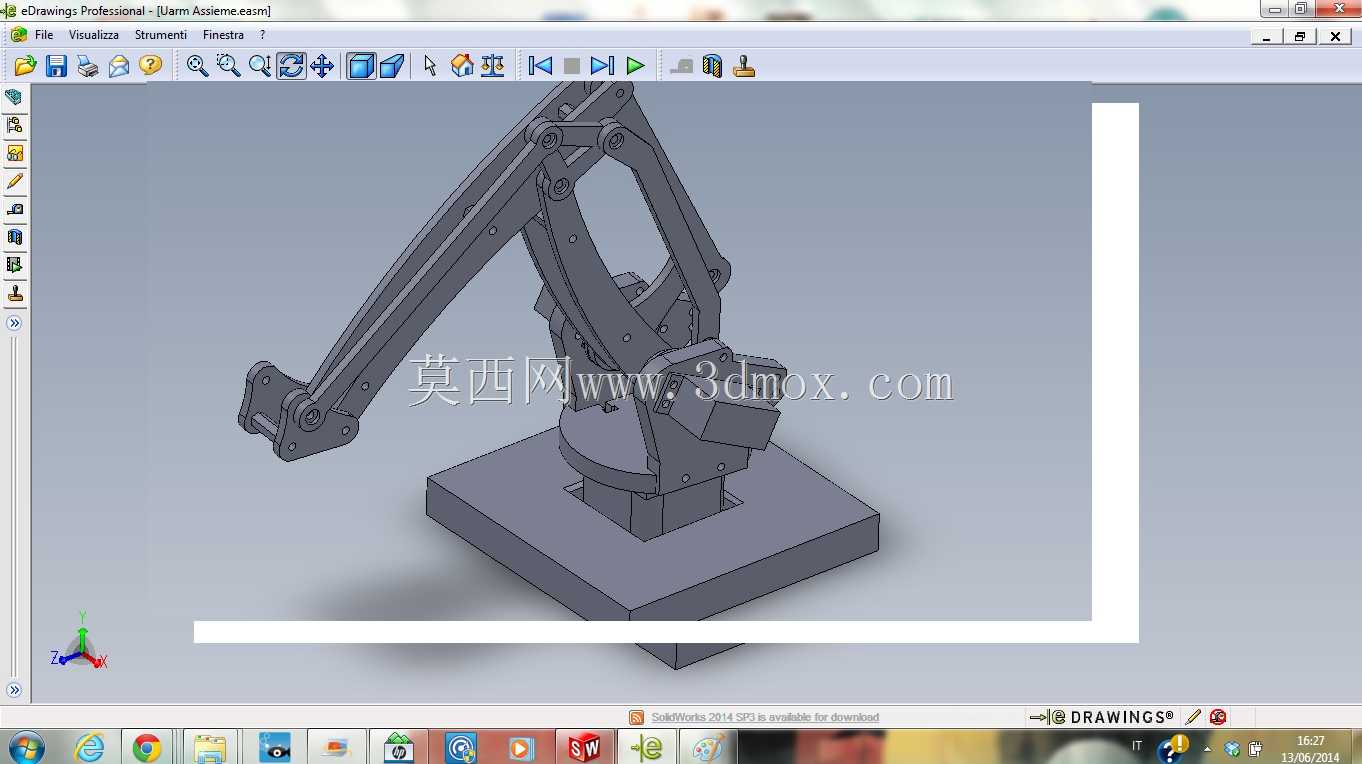

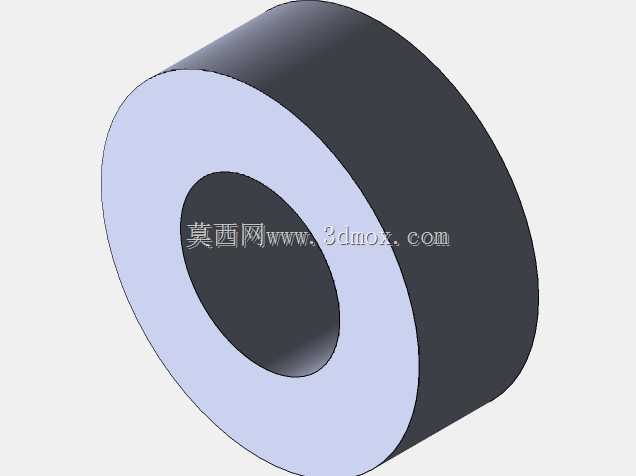

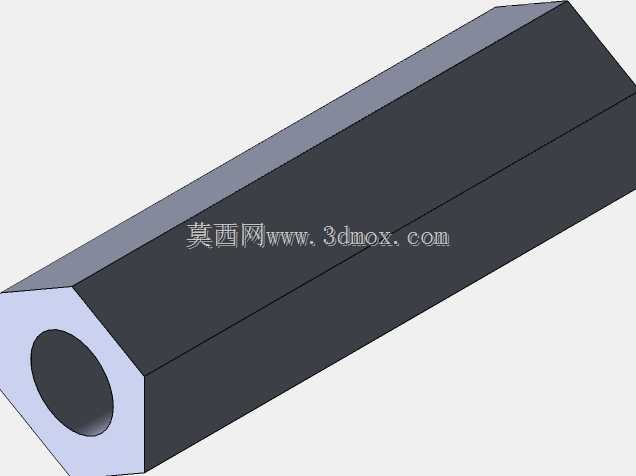

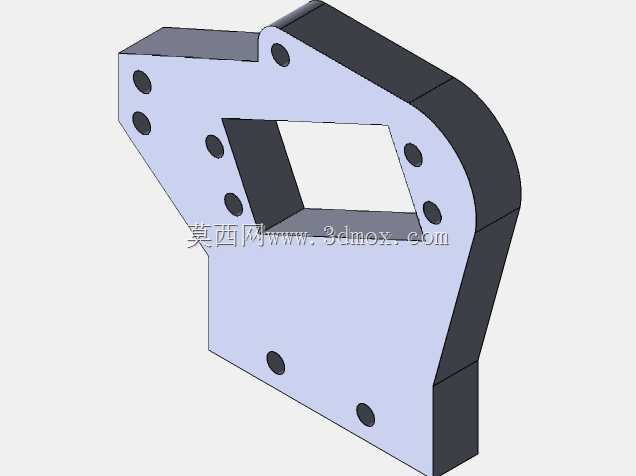

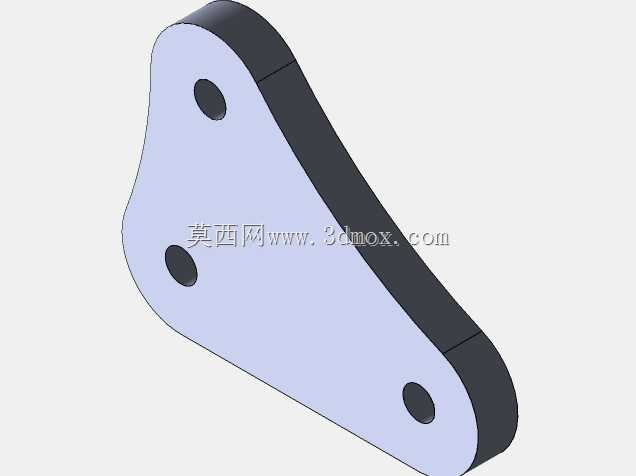

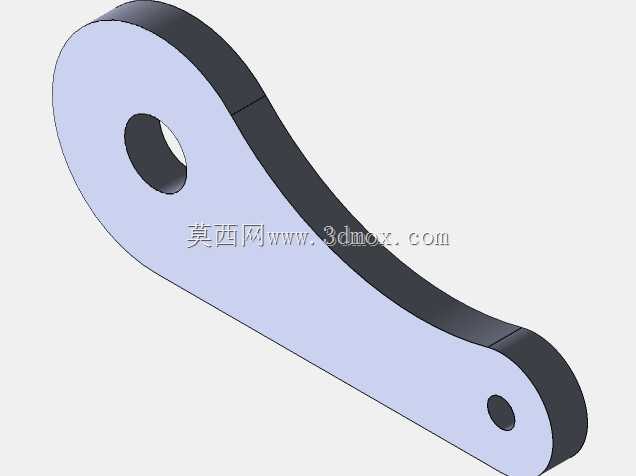

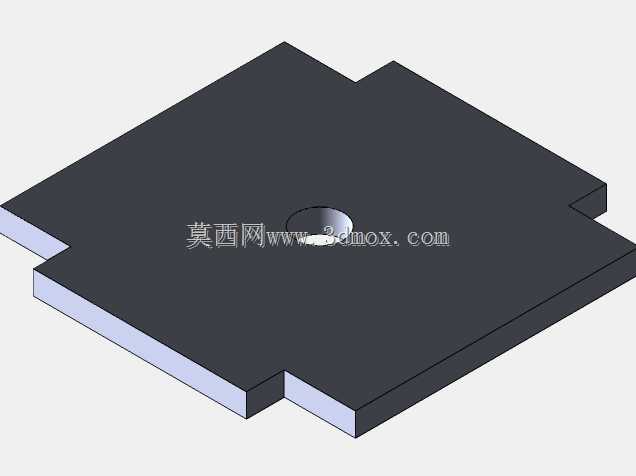

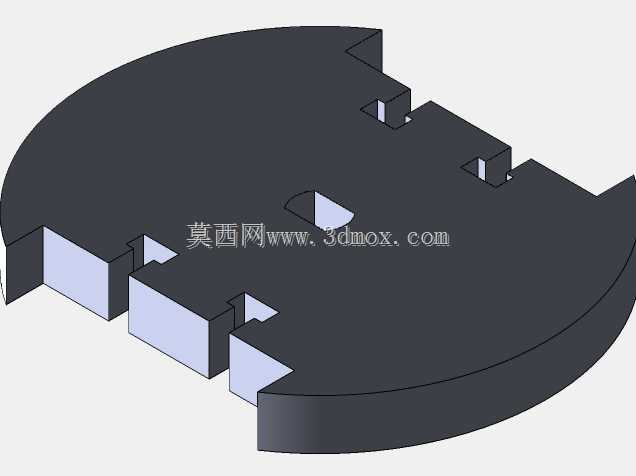

  这款多关节机械臂的结构设计,核心围绕中小负载工位的柔性作业需求搭建,本体采用平行四边形连杆传动构型,区别于传统串联关节臂的直连传动结构,大臂与副臂的连杆联动设计可让末端执行器始终保持水平姿态,无需额外增加关节补偿算法即可完成平面内的平移取放动作,在3C电子装配、教学实训台搭建、轻型物料分拣场景中适配性极强。从安装边界来看,底座采用方形安装法兰结构,四个沉头安装孔均匀分布在底座四角,安装面平面度公差控制在0.05mm以内,可直接固定在铝型材工作台、线体侧边支架或者移动AGV的搭载平台上,底座回转支承采用交叉滚子轴承承载,径向与轴向跳动量控制在0.02mm范围内,可承受偏载工况下的倾覆力矩,避免长时间运行后关节间隙增大导致的定位精度衰减。

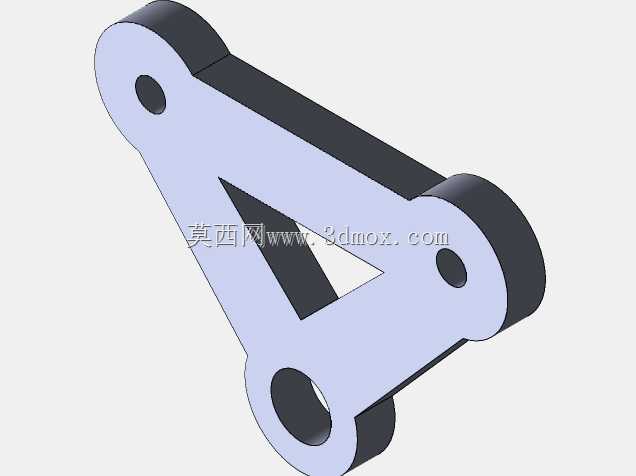

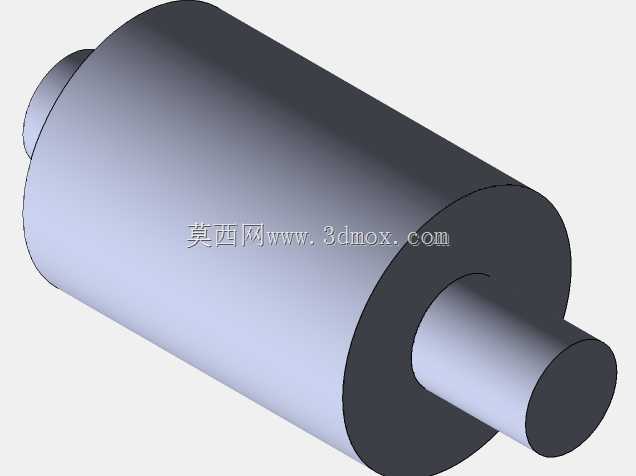

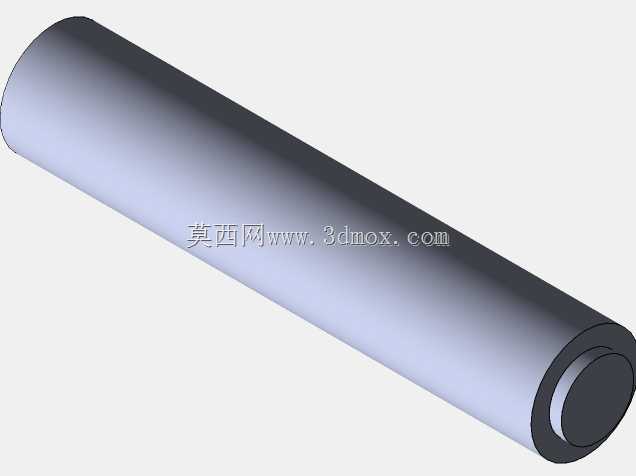

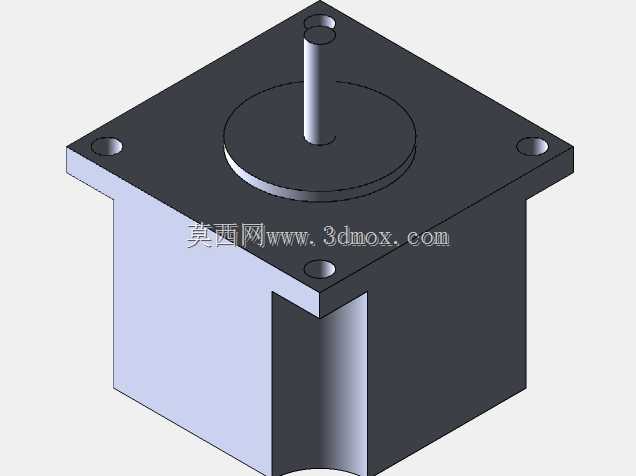

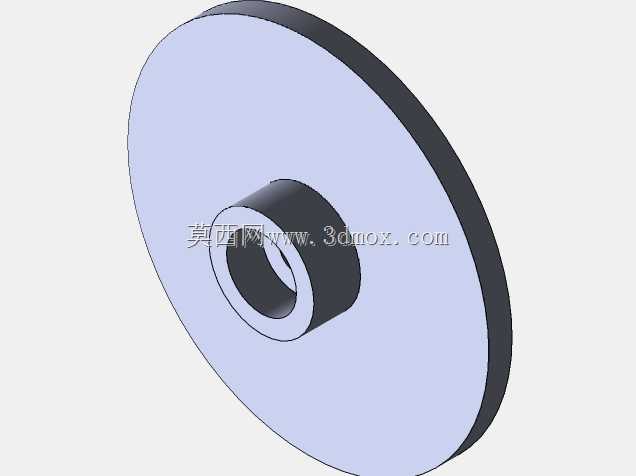

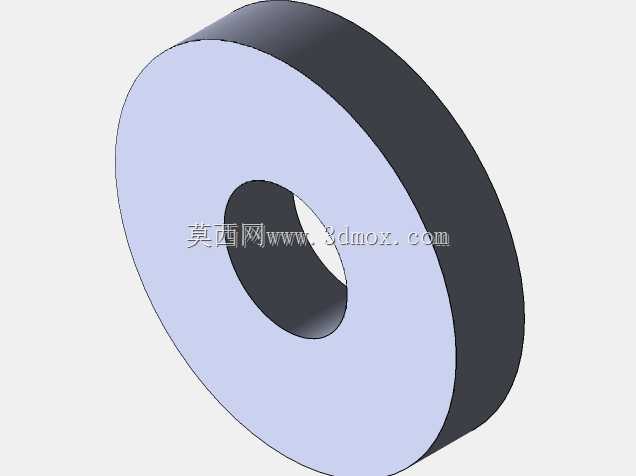

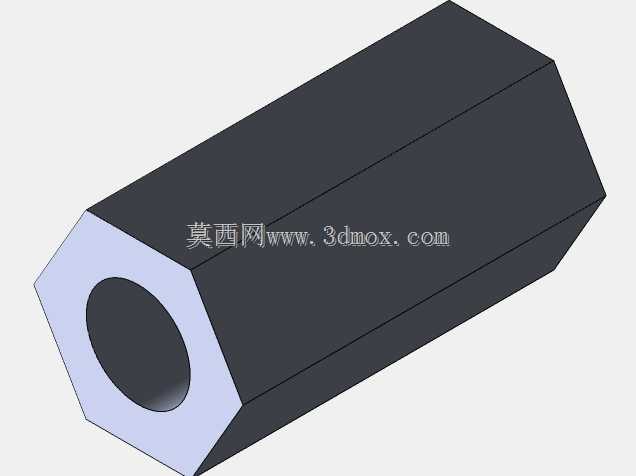

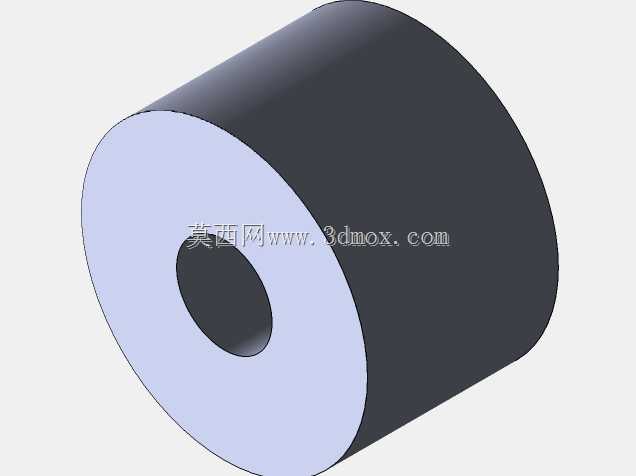

  关节传动部分的设计充分考虑了日常维护的便捷性,大臂与小臂的铰接位置均采用可拆卸式端盖结构,内部谐波减速器的安装位预留了注油通道,日常维护时无需拆解整个臂体即可完成润滑脂加注。臂体的连杆结构采用等强度设计理念,通过有限元拓扑优化去除非承载区域的冗余材料,在保证臂体整体刚性的前提下将自重控制在较低水平,降低了关节驱动电机的负载冗余,提升了末端的运动响应速度。末端法兰采用标准ISO 9409-1-40-4-M6接口,可快速适配气动夹爪、真空吸盘、焊枪夹具、视觉检测模组等不同类型的执行末端,无需额外设计转接法兰即可完成快换,适配多品种小批量生产场景下的快速换产需求。

  从运动范围来看,底座回转关节可实现±170度的旋转范围,大臂俯仰角度覆盖-30度到85度区间,小臂俯仰角度覆盖-60度到90度区间,末端腕部可实现±180度的旋转,整个工作空间覆盖半径800mm的半球形区域,在这个工作范围内重复定位精度可控制在±0.08mm以内,可满足PCB板插件、小型零件分拣、实验室样品转运等对定位精度有一定要求的作业场景。走线方式采用臂体内置线槽设计,所有动力线、编码器线、末端执行器的气管与信号线均从臂体内部的穿线孔穿过,避免外部走线在高速运动过程中出现线缆缠绕、磨损剐蹭的问题,同时也降低了车间环境中粉尘、切削液对线缆的腐蚀,提升设备长期运行的稳定性。

  在结构细节处理上,所有臂体的棱边均做了R3以上的圆角过渡,避免装配与维护过程中尖锐边角造成的磕碰损伤,关节处的密封采用迷宫式密封结构,可阻挡车间内的金属碎屑、粉尘进入关节轴承内部,适配机加工上下料、打磨去毛刺等存在粉尘碎屑的作业场景。底座内部预留了驱动控制器、IO模块的安装空间,可根据实际需求选择将控制器内置在底座中减少外部布线,也可将控制器外置在电气柜内,适配不同的设备集成方案。整个臂体的安装基准面与各关节的旋转中心同轴度公差经过严格校核,装配时无需反复调整垫片即可保证各关节的运动精度,降低了现场装配调试的难度,也方便后期易损件更换后的精度校准。
