绕线式柔性轴联轴器结构设计

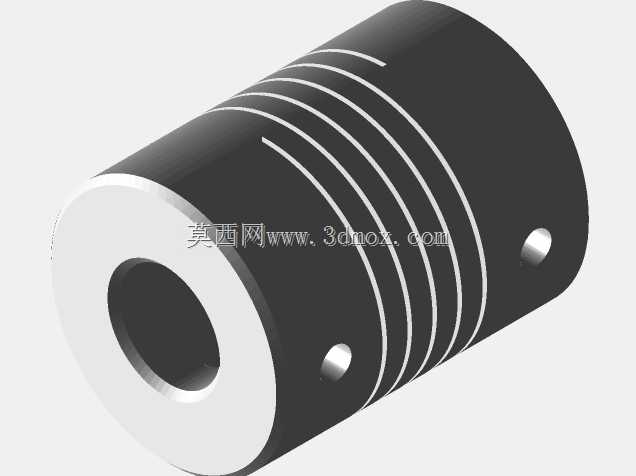

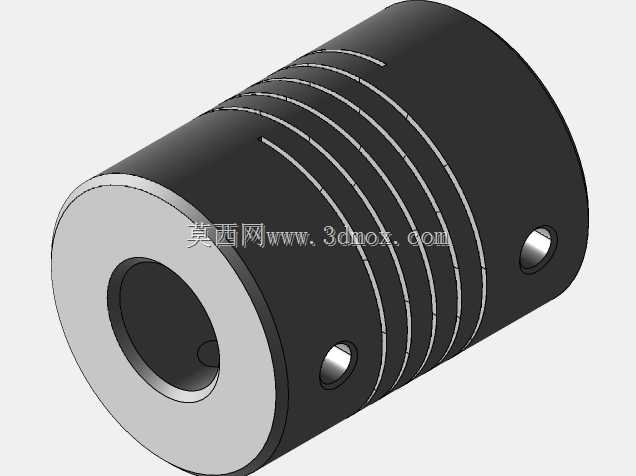

　　这类绕线结构的柔性联轴器，核心应用场景集中在中小扭矩传动链路里存在微量同轴度偏差的安装工况，常见于桌面级自动化设备的动力输出端、小型检测仪器的传动衔接部位、3D打印设备的进给轴传动链路，还有各类小型实验台架的动力连接环节，区别于刚性联轴器对安装同轴度的严苛要求，这类结构可以在两轴存在0.1-0.5mm径向偏移、1°以内角向偏差的状态下稳定传递扭矩，不会因为安装误差导致轴端轴承承受额外的径向载荷，大幅降低小型传动系统的装配调试难度。从功能特性上看，该联轴器主体采用一体化圆柱结构，外圆周加工有多道等距分布的环形绕线槽，槽体深度控制在壁厚的三分之一左右，既保证了周向的扭转刚度满足扭矩传递需求，又能通过槽间剩余的薄壁结构产生可控的弹性形变，

　　吸收传动过程中的微量冲击与振动，两端的轴孔采用标准光孔设计，孔壁径向分布有紧定螺钉安装位，安装时直接将两轴插入对应轴孔，拧紧径向紧定螺钉即可完成固定，不需要额外的法兰连接结构，整体装配流程非常简便，适合空间紧凑的小型设备安装场景。设计思路上，这类结构没有采用传统梅花联轴器的弹性体镶嵌结构，也没有使用膜片联轴器的叠片铆接结构，而是通过一体化本体的开槽设计实现挠性补偿，完全避免了弹性体老化、叠片松动等长期使用的可靠性问题，整体结构没有多余的拼接零件，加工时只需要通过车削完成外圆与内孔加工，再通过铣削加工外圆周的环形槽与径向的螺钉孔，加工工序简单，量产时的成本控制优势明显，同时一体化结构的动平衡表现更优，

　　在最高6000转/分钟的转速工况下不会产生明显的离心振动，满足小型高速传动场景的使用需求。从安装边界尺寸来看，这类联轴器的外径通常根据传递扭矩的不同覆盖12mm-40mm区间，总长度与外径比例控制在1.2:1到1.5:1之间，两端轴孔的直径适配范围覆盖3mm-16mm的常用微型轴径，安装时不需要在轴端预留额外的法兰安装空间，只需要保证两轴端插入联轴器的深度达到总长度的三分之一以上，即可保证紧定螺钉的锁紧力满足扭矩传递要求，径向的紧定螺钉采用内六角结构，安装时只需要从侧面预留的操作空间伸入内六角扳手即可完成锁紧，不需要在轴向预留操作空间，进一步压缩了传动链路的轴向安装尺寸。实际使用过程中，这类联轴器的扭转间隙可以控制在0.5°以内，

　　既可以满足普通动力传动的精度要求，也能适配部分对传动回差有一定要求的进给传动场景，当传动系统出现过载时，联轴器本体的开槽薄壁部位会首先产生形变，不会直接损伤两端连接的电机轴与负载轴，起到一定的过载保护作用，日常维护时不需要定期更换弹性零件，只需要在设备定期点检时确认紧定螺钉的锁紧状态即可，长期使用的维护成本极低。在结构细节处理上，联轴器的所有棱边都做了0.2mm的倒角处理，既避免了安装过程中锐边划伤操作人员，也能减少应力集中，提升长期交变载荷下的结构疲劳寿命，轴孔的内孔粗糙度控制在Ra1.6以内，保证与轴的配合面接触均匀，紧定螺钉的安装孔底部做了平端处理，锁紧时螺钉端面可以紧密压合在轴的表面，不会因为接触应力集中损伤轴表面，外圆周的环形槽槽根做了R0.3的圆角过渡，避免槽根位置的应力集中导致长期使用出现断裂问题。
