优化结构的辐条式圆柱传动齿轮

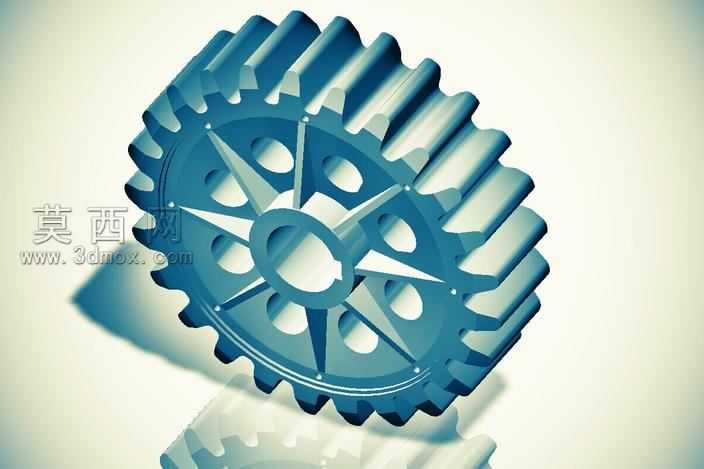

本作品为经过结构优化的圆柱直齿传动齿轮，采用三维参数化建模方式完成整体设计，建模过程中先以渐开线齿廓数学公式为基础，通过参数驱动生成精准的齿形轮廓，保证齿距、齿厚、齿顶高、齿根高的参数符合通用机械传动的啮合标准，避免传动过程中出现卡滞、磨损不均的问题。齿轮整体采用辐条式轻量化结构设计，在轮盘区域均匀分布六组星形支撑辐条，辐条之间开设圆形减重孔，在保证轮体整体结构强度、满足传动扭矩承载要求的前提下，大幅降低了齿轮自身重量，减少传动过程中的转动惯量，提升传动系统的响应效率。建模阶段对齿根位置做了圆角过渡处理，优化应力分布结构，避免齿轮在长期承受交变载荷时出现齿根断裂的失效问题；中心轴孔位置设计有定位卡槽结构，可实现与传动轴的精准周向定位，保证动力传输过程中的同轴度，减少传动偏心带来的振动与噪音。渲染阶段采用金属质感的工程材质，模拟经过调质处理的合金结构钢表面质感，添加柔和的环境光影效果，清晰呈现齿轮的齿形细节、辐条结构与减重孔的形态，直观展示齿轮的整体结构特征。设计过程中兼顾了零件的加工工艺性，所有结构转角处均设置合理的工艺圆角，辐条与轮缘、轮毂的连接位置做平滑过渡处理，既满足铸造或机加工的工艺要求，也进一步优化了零件的应力分布状态，提升齿轮的使用寿命。该齿轮可适配中低速、中等载荷的机械传动场景，作为传动系统的核心动力传递零件，能够稳定完成转速与扭矩的转换传输，结构设计兼顾轻量化与结构强度，适配通用机械设备的传动系统使用需求。
